PCE Instruments PCE-DSX 20 Stroboscope LED blanc

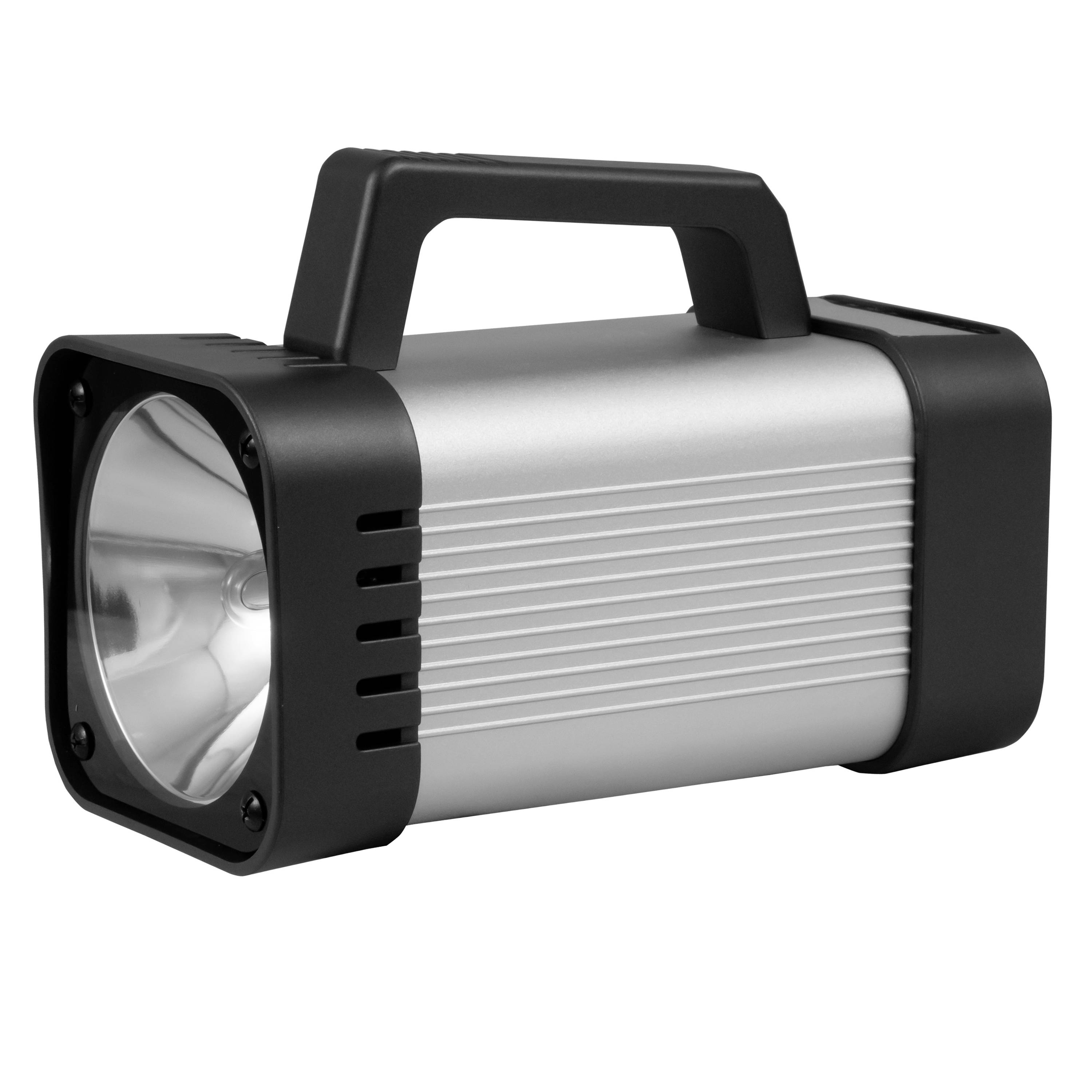

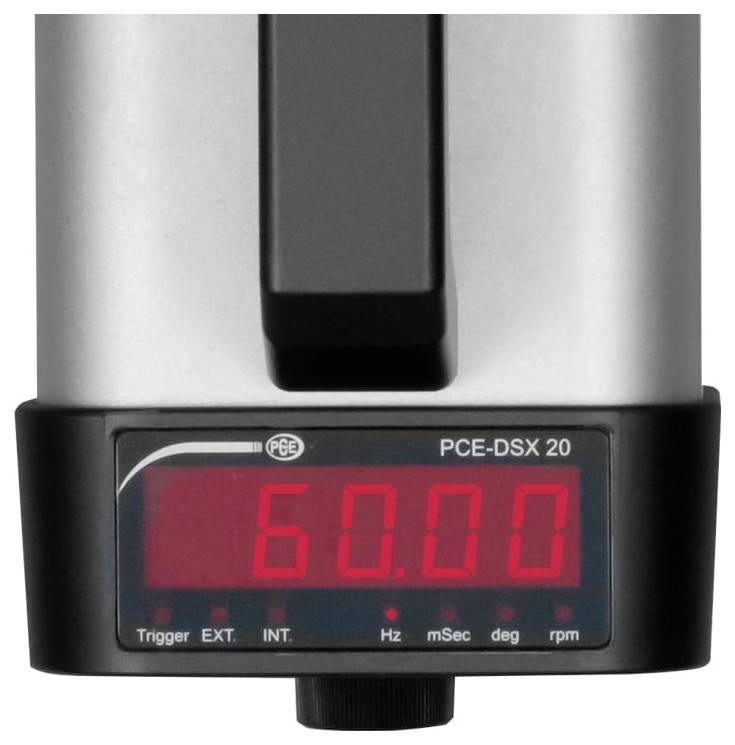

Le stroboscope numérique est généralement utilisé pour la mesure de la vitesse ou des vibrations ou pour l'observation de mouvements. Ce stroboscope numérique a une forme compacte et un poids léger. Ainsi, le stroboscope numérique peut être utilisé facilement même lors de mesures dans des endroits difficiles d'accès. L'appareil est l'outil idéal pour les professionnels. La fréquence du flash est réglée à l'aide d'un bouton rotatif sur le stroboscope numérique et s'affiche sur un écran numérique. Un fonctionnement continu est possible avec le stroboscope numérique.

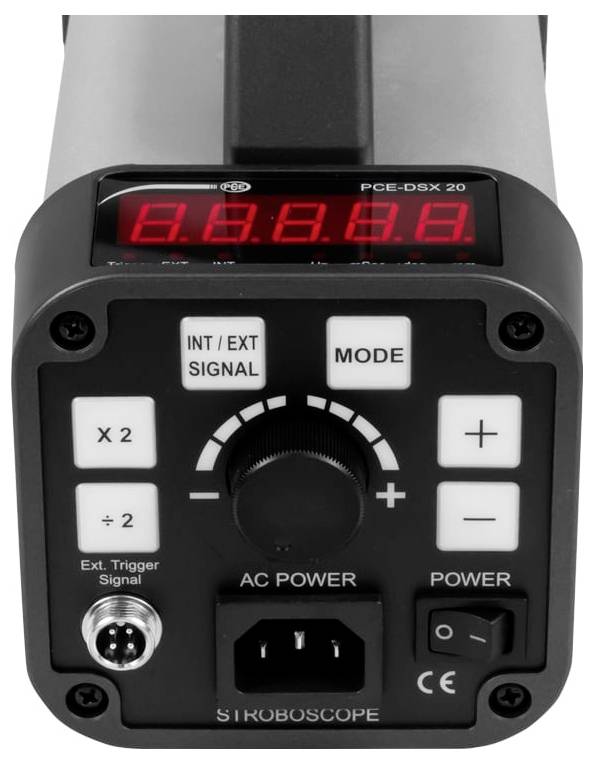

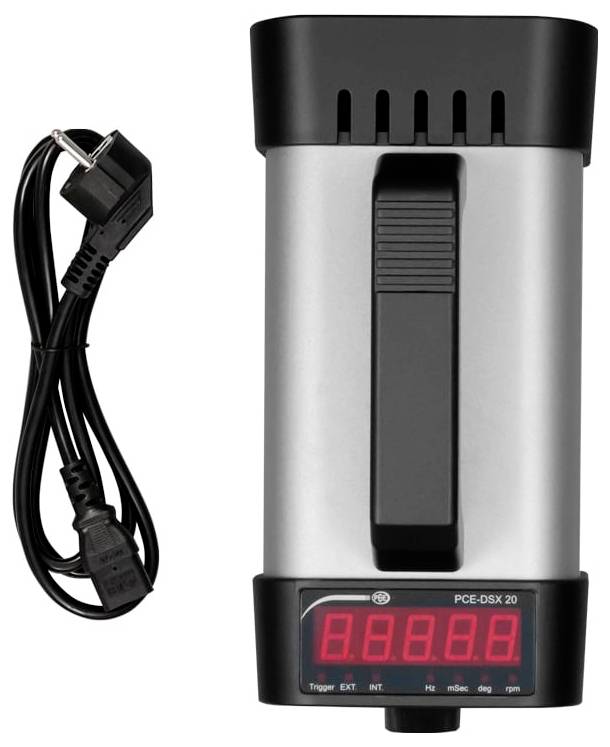

L'appareil dispose également d'une entrée de déclenchement permettant un déclenchement ou une synchronisation externe. La tension d'alimentation est assurée par un câble d'alimentation. Le clavier permet de sélectionner la moitié ou la double vitesse.
Domaines d'application
Ce stroboscope numérique est l'outil idéal pour les techniciens de maintenance et les techniciens de maintenance des installations et machines industrielles. Vérifiez la vitesse de rotation, le mouvement en mouvement libre ou détectez les erreurs que vous ne détectez pas du tout à l'oeil nu - mettez les processus à l'arrêt optique.
Le stroboscope a fait ses preuves depuis des années dans de nombreux processus industriels, mais aussi dans la recherche et le développement :
Sur les installations de remplissage et les étiqueteuses des brasseries et des producteurs d'eau minérale

Sur les machines à papier et à imprimer : le stroboscope numérique sert ici à détecter le passage à des vitesses supérieures à 60 m/min. On regarde la bande avant de l'enrouler avec le stroboscope numérique. Avec le stroboscope numérique, vous pouvez rendre visuellement les plus petites erreurs de processus, telles que les pulsations. L'image suivante a été prise sur le tamis long d'une machine à papier. Toutes les barres et les ventouses situées sous le tamis qui s'enroule le le long de ces barres fonctionnaient parfaitement, à l'exception d'une. Bien entendu, cela n'était pas visible visuellement. Le stroboscope numérique a permis de détecter la source d'erreur de marques très fines sur le papier fini.

Sur les machines à tisser dans les usines textiles

Dans l'industrie automobile

Sur les machines et moteurs à fonctionnement rapide : le stroboscope numérique est utilisé de manière significative pour déterminer la vitesse de rotation comme indiqué sur l'image ci-contre. Cela sert souvent à vérifier ou à ajuster la vitesse de rotation des grands aiguillage rapide avec les données du système de commande de processus ou la valeur de vitesse indiquée sur un affichage numérique, qui provient généralement de l'HER. De plus, la tige de l'arbre est contrôlée pour un battement radial. Ainsi, le stroboscope numérique est l'outil idéal pour l'inspection des moteurs, arbres, courroies de transmission, cylindres... Tout ce rotatif est en fonctionnement.

Sur les systèmes de ventilation dans l'industrie climatique

Sur des installations de laminage à bande dans l'industrie de l'acier

Partout où des pièces rotatives sont utilisées ou dans des processus de production à gros volumes, le stroboscope numérique est l'outil idéal.

Remarque sur la prévention des accidents lors de l'utilisation du stroboscope numérique :
Tous les objets qui s'arrêtent visuellement avec le stroboscope numérique se déplacent à grande vitesse. Gardez donc toujours une distance de sécurité et ne touchez pas l'objet de test.

Remarques générales sur l'utilisation du stroboscope numérique
Les images ci-contre vous montrent comment utiliser correctement le stroboscope numérique pour produire des valeurs correctes ou une image optimale ou pour déterminer la cause derrière, par exemple, une vitesse de rotation double (au lieu de 110/ min, c'est 220/ min). La bonne procédure s'applique bien évidemment en général, même si seul l'exemple d'un entraînement et d'un arbre de transmission est traité ici. » Lors de l'évaluation d'un seul entraînement par courroie, il est facile d'atteindre un arrêt optique (il est toujours possible de trouver un emplacement particulier sur lequel vous pouvez régler le stroboscope numérique). Lors de l'examen de plusieurs courroies trapézoïdales avec le stroboscope numérique, vous devez, si possible, marquer une ligne de référence à l'aide d'une craie perpendiculaire au sens de fonctionnement sur toutes les courroies, par exemple en cas d'arrêt de réparation ou d'entretien de la machine.

Exemple de mesure sur un arbre :
Pour un arbre bien centré ou parfaitement centré avec un rotor, mesurez toujours la vitesse réelle lorsque vous êtes à l'arrêt optique. Si la roue de roulement a un choc axial ou un déséquilibre, vous pouvez mesurer par exemple la double vitesse avec le stroboscope numérique. Ce fait entraîne très souvent des erreurs d'évaluation lors de l'utilisation sur le terrain.
