PCE Instruments PCE-ITM 20 Multimètre numérique étanche (IP67) CAT IV 600 V
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (345,83 € / unité(s))
345,83 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Ampèremètre PCE-ITM 20
- Sélection de plage automatique
- Mesure de capacité
- Testeur d'isolation intégré

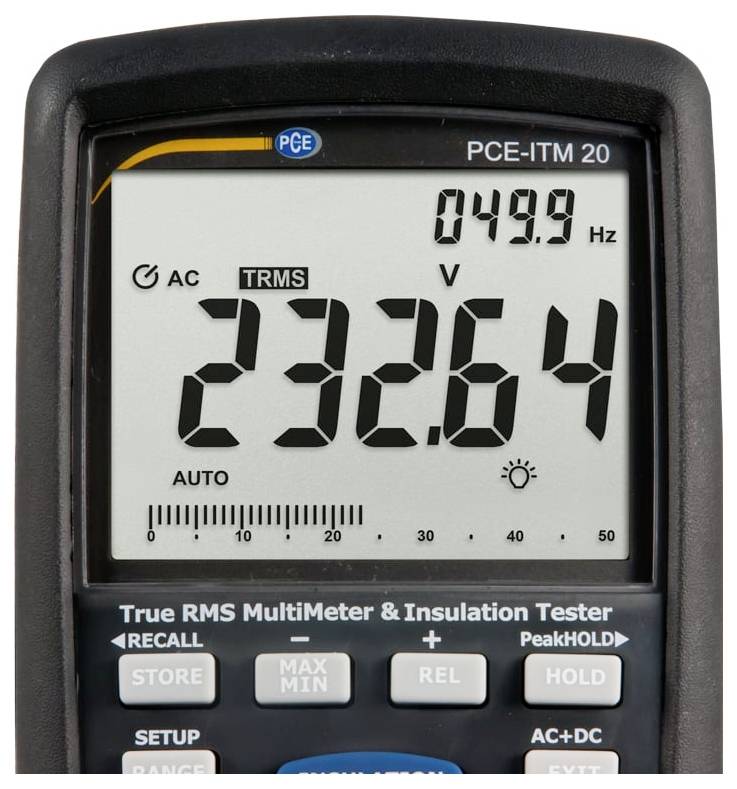

- Grand écran LCD
- Rétroéclairage
- Mémoire interne
- Fonction Hold
- CONFORME À IEC 1010, CAT III 1000 V, CAT IV 600 V.
- mesure de fréquence
Caractéristiques techniques
- Testeur d'isolation tension de test / courant de test Plage de mesure Résolution Précision : 50 V 1 ma @ 50 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (4 % + 20 chiffres) 5. 50 MΩ 0,001 MΩ ± (4 % + 20 chiffres) 50... 500 MΩ 0,01 MΩ ± (4 % + 20 chiffres) 500... 1000 MΩ 0,1 MΩ non spécifié 125 V / 1 ma @ 125 kΩ 0,01 ... 5 MΩ 0,001 MΩ ± (2 % + 20 chiffres) 5 50 MΩ 0,001 MΩ ± (2 % + 20 chiffres) 50... 500 MΩ 0,01 MΩ ± (3 % + 20 chiffres) 500 5000 MΩ 0,1 MΩ ± (4 % + 20 chiffres) 250 V / 1 ma @ 250 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 chiffres) 5. 50 MΩ 0,001 MΩ ± (2 % + 20 chiffres) 50... 500 MΩ 0,01 MΩ ± (3 % + 20 chiffres) 500... 5000 MΩ 0,1 MΩ ± (4 % + 20 chiffres) 500 V / 1 ma @ 500 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 chiffres) 5. 50 MΩ 0,001 MΩ ± (2 % + 20 chiffres) 50... 500 MΩ 0,01 MΩ ± (3 % + 20 chiffres) 500... 5000 MΩ 0,1 MΩ ± (4 % + 20 chiffres) 1000 V / 1 ma @ 1000 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 chiffres) 5. 50 MΩ 0,001 MΩ ± (2 % + 20 chiffres) 50... 500 MΩ 0,01 MΩ ± (3 % + 20 chiffres) 500... 5000 MΩ 0,1 MΩ ± (4 % + 20 chiffres) Courant de court-circuit 1,5 mA Multimètre Plage de mesure résolution précision mesure 50 mV 0,001 mV ± (0,06 % + 20 chiffres) tension continue 500 mV 0,01 mV ± (0,06 % + 6 chiffres) 5 V 0,0001 V ± (0,06 % + 4 chiffres) 50 V 0,001 V ± (0,06 % + 4 chiffres) 500 V 0,01 V ± (0,06 % + 4 chiffres) 1000 V 0,1 V ± (0,1 % + 3 chiffres) Tension alternative 50 mV 0,001 mV ± (1 % + 50 chiffres) AC + DC 500 mV 0,01 mV ± (1 % + 50 chiffres) 50 1000 Hz 5 V 0,0001 V + (1 % + 30 chiffres) 50 V 0,001 V + (1 % + 30 chiffres) 500 V 0,01 V + (1 % + 30 chiffres) 1000 V 0,1 V + (1 % + 30 chiffres) La précision indiquée se réfère à 5 en cas de tension alternative... 100 % de la plage de mesure Plage de mesure du courant continu résolution précision 500 μA 0,01 μA + (0,5 % + 3 chiffres) 5000 μA 0,1 μA + (0,5 % + 3 chiffres) 50 ma 0,001 ma + (0,5 % + 3 chiffres) 500 ma 0,01 A + (0,5 % + 3 chiffres) 10 A 0,001 A + (0,5 % + 3 chiffres) Courant alternatif 500 μA 0,01 μA ± (1% + 30 chiffres) AC + DC 5000 μA 0,1 μA + (1% + 30 chiffres) 50 1000 Hz 50 ma 0,001 ma + (1% + 30 chiffres) 500 ma 0,01 A + (1% + 30 chiffres) 10 A 0,001 A + (1% + 30 chiffres) La précision indiquée se réfère à 5 pour le courant alternatif... 100 % de la plage de mesure Plage de mesure de résistance résolution précision 50 Ω 0,01 Ω ± (0,2 % + 20 chiffres) 500 Ω 0,1 Ω ± (0,1 % + 10 chiffres) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 chiffres) 50 kΩ 0,001 kΩ ± (0,1 % + 3 chiffres) 500 kΩ 0,01 kΩ ± (0,1 % + 3 chiffres) 5 MΩ 0,001 MΩ ± (1 % + 10 chiffres) 50 M Ω 0,001 MΩ ± (1,5 % + 50 chiffres) Capacité 50 nF 0,001 nF ± (1,5 % + 50 digit) 50 nF 0,01nF ± (1,5 % + 10 digit) 500 nF 0,1 nF ± (1,5 % + 10 digit) 5 μF 0,01μF ± (1,5 % + 5 digit) 50 μF 0,01μF ± (1,5 % + 5 digit) 500 μF 0,1 μF + (1,5 % + 5 digit) 5 mF 0,001 mF + (3 % + 30 digit) 10 mF 0,01 mF + (3 % + 30 digit) Fréquence 50 Hz 0,001 Hz ± (0,02 % + 3 chiffres) (électronique) 500 Hz 0,01 Hz ± (0,02 % + 3 chiffres) 5 kHz 0,0001 kHz ± (0,02 % + 3 chiffres) 50 kHz 0,001 kHz ± (0,02 % + 3 chiffres) 500 kHz 0,01 kHz ± (0,02 % + 3 chiffres) 5 MHz 0,0001 MHz ± (0,02 % + 3 chiffres) 50 MHz 0,001 MHz ± (0,02 % + 3 chiffres) 100 MHz 0,01 MHz non spécifié Sensibilité : 0,8 V RMS min à 20%... 80 % duty Cylce< 100 kHz 5 V RMS min à 20 %... 80 % > 100 kHz Plage de mesure résolution précision fréquence (électrique) 40 Hz... 10 kHz 0,01 1 Hz... ± (0,1 %) 0,001 kHz Cycle de service 0,1... 99,9 % 0,01 % ± (1,2 % + 2 chiffres) Largeur d'impulsion 100 μS... 100 ms Fréquence : 5 Hz... 150 kHz Température - 58... 2462 °F 0,1 °F + (0,5 % + 7 °F) TYPE K Thermocouple -50 ... 13350 °C 0,1 °C + (0,5 % + 3,5 °C) 4... 20 ma % -25 ... 125 % 0,01 % + 50 chiffres Résistance 50 Ω plage 50 Ω 0,001 Ω ± (1 % + 20 chiffres) 500 Ω 0,01 Ω ± (1 % + 20 chiffres) Tension à vide : 5 V. Protection contre la surcharge 250 V. Généralités via le multimètre d'isolation Mémoire 9999 points de mémoire Boîtier à double forme, IP67 (étanche à l'eau et à la poussière) Test de chute : 2 m Test de diode Courant d'essai 0,9 mA Tension de ralenti 2,8 ma Test de continuité Signal sonore en cas de résistance< 35 Ω / courant de test< 0,35 ma Détection de crête > 1 ms. Capteur de température thermocouple de type K. Impédance d'entrée tension continue : > 10 MΩ Tension alternative : > couplage de 9 MΩ AC TRMS Bande passante tension alternative 50 Hz... 1 kHz crête Facteur< 3 à 500 V < 1,5 à 1000 V. Ecran LCD 50000 points éclairé avec Bargraph Arrêt automatique après 15 minutes de mesure / mise à jour Affichage 10 Hz Alimentation en tension 6 piles AA 1,5 V. Fusibles ma, μA : 0,5 A / 1000 V. Céramique flink A : 10 A / 1000 V céramique flink Conditions de fonctionnement 5 ... 40 °C / max. 80 % HR Conditions de stockage -20 ... 60 °C / max. 80 % HR Hauteur de fonctionnement max. 2000 m Poids : 720 g env. Dimensions 220 x 95 x 50 mm Sécurité EN61010-1 IEC 61010-1 partie 2 (2001) Cat IV 600 V, Cat III 1000V UL 61010-1 partie 2 (2004) CAN/CSA C22.2 no 6110-1 partie 2 (2004) UL 61010B-2-031 partie 1 (2003)
- Type de produit
Multimètre
- Courant alternatif min.
0 µA
- Plage de mesure du courant alternatif max.
500 µA
- Précision de base ±
1 %
- Hauteur
50 mm
- Largeur
95 mm
- Longueur
220 mm
- Poids
720 g
d'usine (sans certificat)
- Catégorie de mesure
CAT IV 600 V
- Mesure du courant
AC
- Type
PCE-ITM 20
- Affichage
numérique
- Dim.
(L x l x H) 220 x 95 x 50 mm
- Spécificités
étanche (IP67)
Documents et téléchargements
Fiche technique
Fiche technique 2452487 PCE Instruments PCE-ITM 20 Multimètre numérique étanche (IP67) CAT IV 600 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2452487 PCE Instruments PCE-ITM 20 Multimètre numérique étanche (IP67) CAT IV 600 V
Description

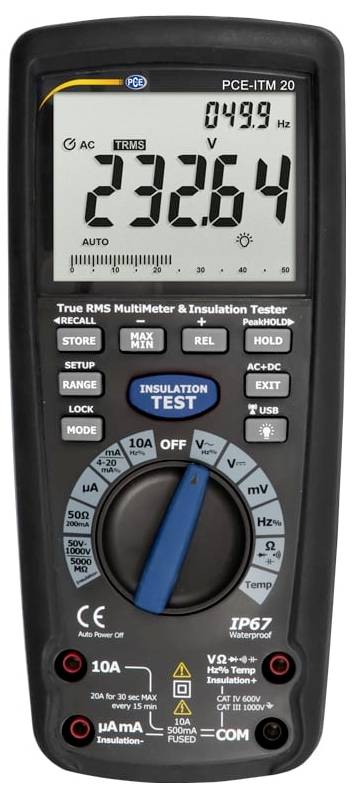

Ampèremètre PCE-ITM 20 le multimètre d'isolation est un multimètre et un testeur d'isolation dans un appareil de mesure / tension de test jusqu'à 1000 V / grand écran LCD / mesure de la température / mesure de la fréquence / mémoire interne / Cat IV 600 V / IP67 ce multimètre d'isolation PCE-ITM 20 relie un multimètre d'isolation polyvalent à un testeur d'isolation. Outre les mesures habituelles telles que la tension, le courant et la résistance, ce multimètre d'isolation est également équipé d'une mesure de fréquence et de capacité. Un thermocouple fourni permet également de mesurer la température. La sélection automatique de la plage (Autoange) permet un travail rapide et sûr avec le multimètre d'isolation, tandis que le grand écran LCD avec rétroéclairage garantit une bonne lisibilité. Le point fort de ce multimètre d'isolation est le testeur d'isolation intégré. Avec des tensions de test jusqu'à 1000 V, les résistances d'isolation sont mesurées jusqu'à 5000 MΩ (5 GΩ). De même, le multimètre d'isolation peut mesurer directement LE PI et LA valeur DAR. Ainsi, il est possible de faire rapidement une déclaration de la valeur d'isolation de l'appareil à l'aide du multimètre d'isolation. En outre, ce multimètre d'isolation dispose d'une mémoire interne. Ainsi, vous avez la possibilité d'appeler et de noter à nouveau les valeurs de mesure enregistrées à l'écran pour une analyse ultérieure.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison

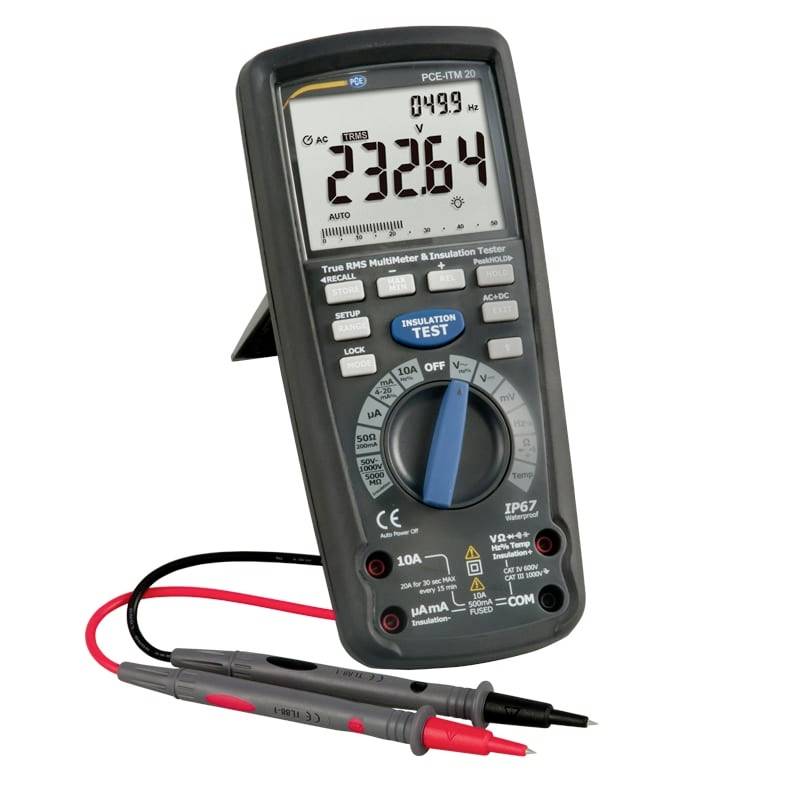

- 1 x ampèremètre PCE-ITM 20
- 1 x paire de cordons de mesure
- 1 pince crocodile avec câble
- 1 adaptateur pour thermocouples
- 1 x thermocouple de type K.
- 6 piles AA 1,5 V.
- 1 x mode d'emploi
