PCE Instruments PCE-LES 308UV-365-ICA Stroboscope LED Nombre de LED (détails):8 pc(s) lumière noire (UV)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (982,50 € / unité(s))
982,50 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-LES 308UV-365-ICA

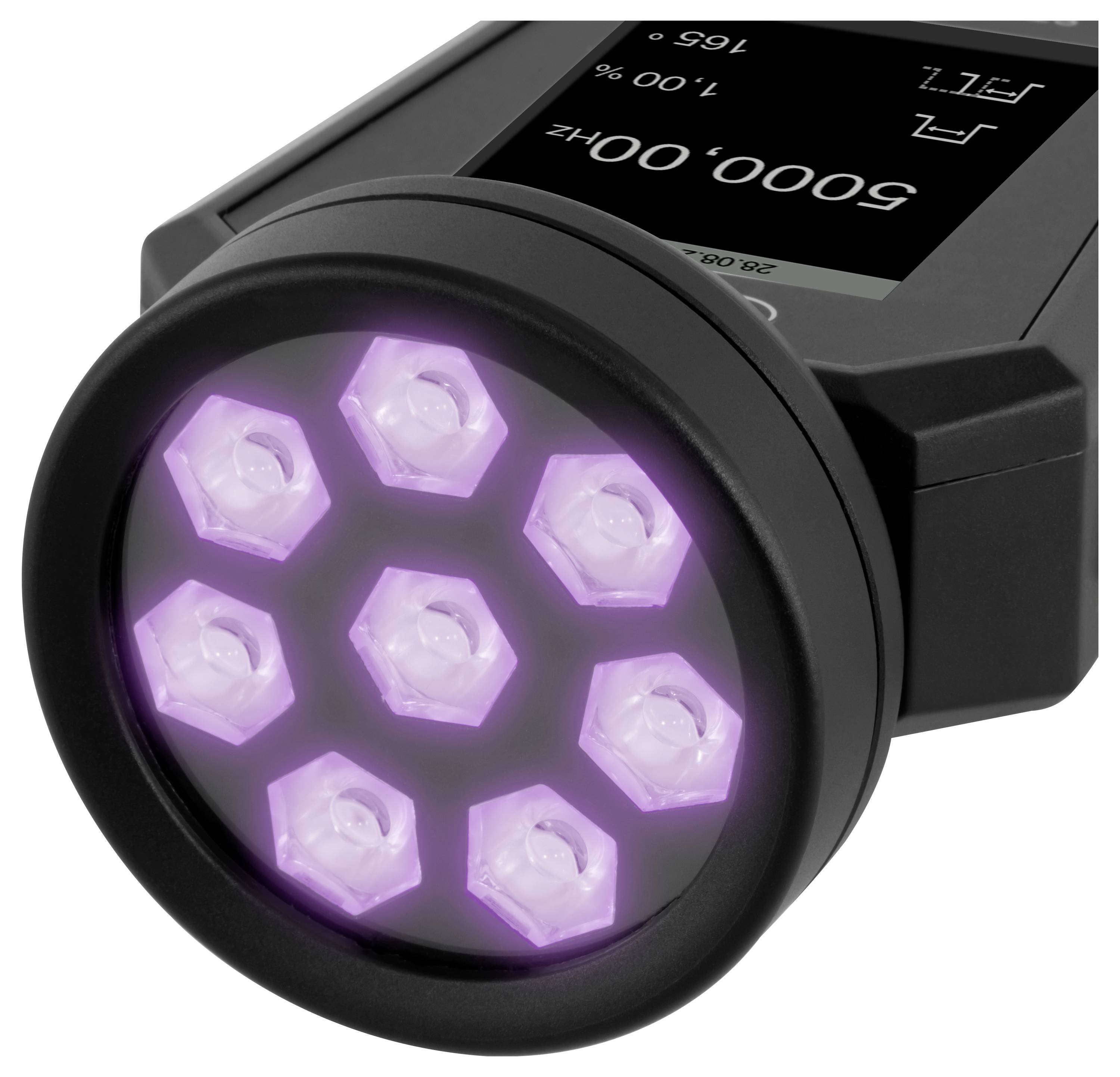

- 8 LED haute performance UVA
- Couleur de lumière : 365... 370 nm
- Fréquence de foudre réglable en FPM et Hz
- Intensité : 1731 μW/cm² à 30 cm
- Modulation numérique de largeur d'impulsion
- Déplacement de phase: 360 ° ... + 360°
- Réglage rapide par la touche x2 et ÷2
- Touches de contrôle intuitives et affichage clair
- Pocket Size
- Entrée et sortie de déclenchement externes
- Mesure de route
- Mode ralenti
- Avec certificat d'étalonnage
Caractéristiques techniques
- Fréquence
- Plage de mesure 60 ... 9999,99 FPM
- Résolution 0,01 FPM
- Précision ±0,003 % du réglage ou ±1 LSD
- Fréquence
- Plage de mesure 10000 ... 300000 FPM
- Résolution 0,1 FPM
- Précision ±0,003 % du réglage ou ±1 LSD
- Fréquence
- Plage de mesure 1... 5000 Hz
- Résolution 0,01 Hz
- Précision ±0,003 % du réglage ou ±1 LSD
- Caractéristiques techniques générales
- Écran couleur de type LC
- Taille de l'écran 2,8 pouces
- Mémoire de stockage interne
- Durée de fonctionnement 4,5 h
- Durée de fonctionnement Information supplémentaire à la fréquence du flash 100 Hz, 1 %, luminosité de l'écran 70 %
- Arrêt automatique de ... à 2 ... 10 min.
- Désactivation automatique Désactivation Oui
- Intensité lumineuse 2943 μW/cm2 @ 20 cm @ 1000 Hz, 1 %,1731 μW/cm2 @ 30 cm @ 1000 Hz, 1 %,1045 μW/cm2 @ 50 cm @ 1000 Hz, 1 %
- Couleur de la lumière UV (365 ... 370 nm)
- Déplacement de phase -360 ... 360 °
- Portée de l'impulsion 0,01 … 1 % de la durée de l'impulsion,Résolution: 0,01 %,,0,01 º … 3,60 º de 360 º,Résolution: 0,01 º,
- Entrée de déclenchement: Entrée autorisée: Signal NPN, 24 V c.c., alimentation de capteur: 24 V / 100 mA pour les capteurs externes,sortie: Sortie Open Drain, jusqu'à 24 V, 50 mA
- Mesure d'itinéraire jusqu'à 15 itinéraires, 10 machines par itinéraire, 5 points par machine
- Langue de menu turc, anglais (US), polonais, espagnol, allemand, Chinois, russe, français, italien, néerlandais
- Classe de protection (appareil) IP52
- Alimentation : 5 V DC, 2 A
- Batterie/batterie 1 x 7,4 V interne, batterie lithium-ion
- Capacité : 2200 mAh
- Conditions de fonctionnement -20 ... 60 °C, 35 ... 85 % r.d..
- Conditions de stockage -20 ... 60 °C, 35 ... 85 % r.d..
- Dimensions ( L x l x H ) 165 x 90 x 35 mm
- Poids : 284 g
- Alim.
5 V V/DC
- Type de produit
Stroboscope LED
- Couleur d'éclairage
lumière noire (UV)
- Dim.
(L x l x H) 165 x 90 x 35 mm
- Poids
284 g
- LED
8 pc(s)
- Fréquence des flashs
300000 flashs/min
- Largeur
90 mm
- Hauteur
35 mm
- Longueur
165 mm
Documents et téléchargements
Fiche technique
Fiche technique 3812874 PCE Instruments PCE-LES 308UV-365-ICA Stroboscope LED Nombre de LED (détails):8 pc(s) lumière noire (UV)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812874 PCE Instruments PCE-LES 308UV-365-ICA Stroboscope LED Nombre de LED (détails):8 pc(s) lumière noire (UV)
Description
L'analyse de mouvement des machines rotatives est rapide et facile avec notre stroboscope. Le stroboscope UV est équipé de 8 LED UVA hautes performances qui produisent ensemble une intensité lumineuse de 1731 μW/cm² à 30 cm de distance. Le stroboscope vous permet de régler la fréquence du flash en FPM et en Hz. Le stroboscope est de petite taille de poche et est également indépendant du réseau grâce à la batterie.
La commande intuitive du stroboscope UV se fait via les 10 touches permettant des ajustements rapides. Le décalage de phase permet un déplacement variable du point d'observation. La portée de l'impulsion permet de régler la durée et donc l'intensité de la fréquence du flash. Dans le menu de réglage, il est possible de sélectionner la luminosité de l'écran ainsi que la désactivation de l'écran après une période inactive, WAS apporte une prolongation de la durée de vie de la batterie. Le stroboscope est livré avec un câble de charge USB-C dans un sac de service.
Lorsque le mode de déclenchement d'entrée est activé, l'appareil synchronise la fréquence de flash des LED (ou avec le signal de déclenchement de sortie) en fonction du signal de déclenchement d'entrée fourni. Il est possible de sélectionner un flanc montant ou descendant du signal à synchroniser. En mode déclencheur de sortie, le stroboscope UV génère un signal PWM avec la fréquence sélectionnée, le rapport de palpage sélectionné et le décalage de phase sélectionné.

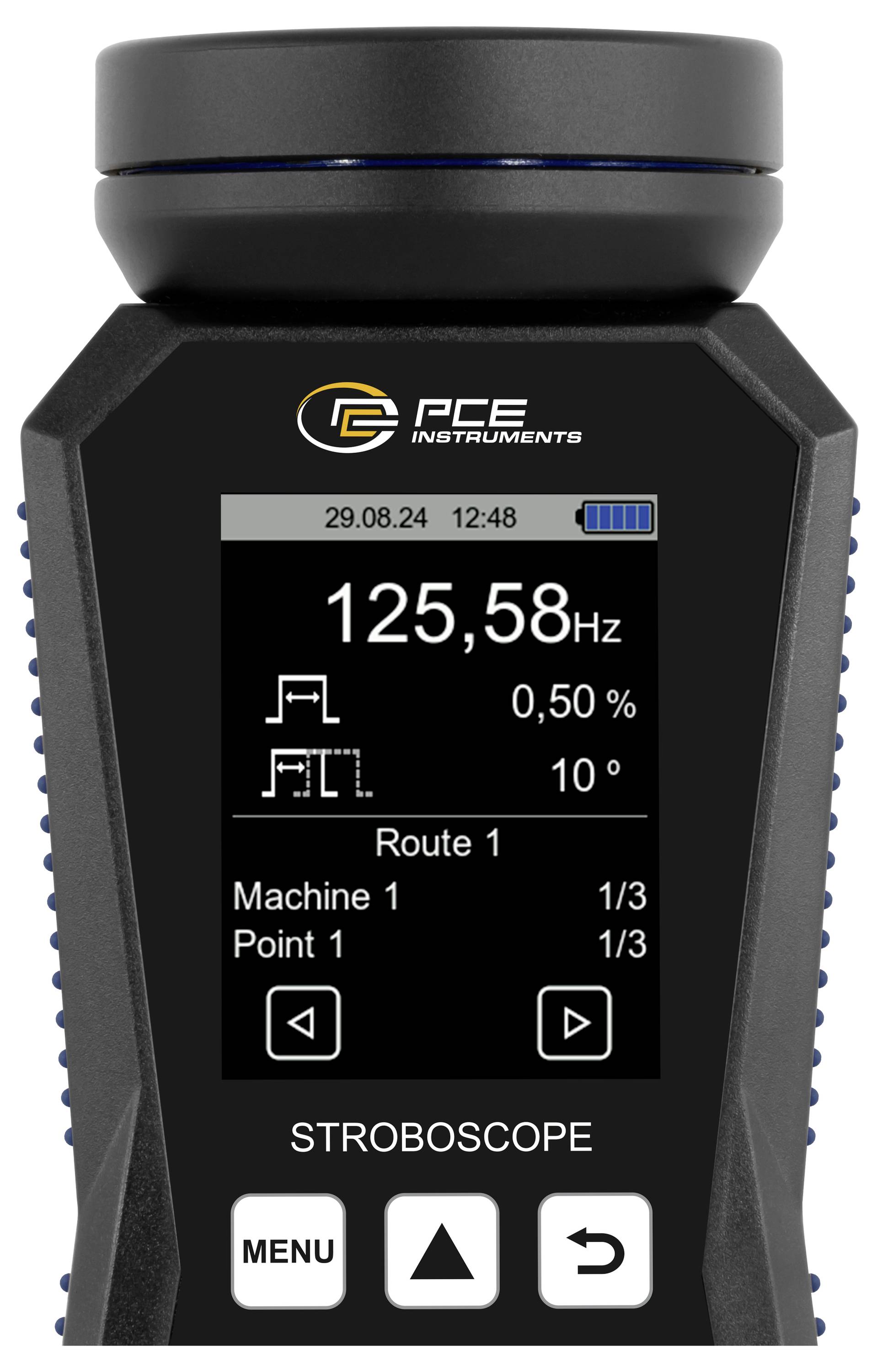

Le mode de mesure d'itinéraire permet d'utiliser une série de paramètres prédéfinis pour la fréquence, le rapport de palpage et le décalage de phase et de naviguer d'un point à l'autre sans avoir à régler manuellement les valeurs à chaque point. L'appareil permet de stocker jusqu'à 15 itinéraires avec un maximum de 10 machines par itinéraire et un maximum de 5 points par machine.
Les stroboscopes UV sont des outils indispensables pour la surveillance et l'inspection des installations de fabrication, par exemple dans l'industrie de l'impression et du textile. Mais aussi pour les tâches générales de maintenance et d'inspection dans tous les secteurs industriels. Ils permettent également la mesure sans contact de la vitesse de rotation et des vibrations : si la fréquence du flash du stroboscope correspond à la fréquence de mouvement, l'objet de mesure apparaît debout.
Ce texte a été traduit par une machine.
La commande intuitive du stroboscope UV se fait via les 10 touches permettant des ajustements rapides. Le décalage de phase permet un déplacement variable du point d'observation. La portée de l'impulsion permet de régler la durée et donc l'intensité de la fréquence du flash. Dans le menu de réglage, il est possible de sélectionner la luminosité de l'écran ainsi que la désactivation de l'écran après une période inactive, WAS apporte une prolongation de la durée de vie de la batterie. Le stroboscope est livré avec un câble de charge USB-C dans un sac de service.
Lorsque le mode de déclenchement d'entrée est activé, l'appareil synchronise la fréquence de flash des LED (ou avec le signal de déclenchement de sortie) en fonction du signal de déclenchement d'entrée fourni. Il est possible de sélectionner un flanc montant ou descendant du signal à synchroniser. En mode déclencheur de sortie, le stroboscope UV génère un signal PWM avec la fréquence sélectionnée, le rapport de palpage sélectionné et le décalage de phase sélectionné.
Le mode de mesure d'itinéraire permet d'utiliser une série de paramètres prédéfinis pour la fréquence, le rapport de palpage et le décalage de phase et de naviguer d'un point à l'autre sans avoir à régler manuellement les valeurs à chaque point. L'appareil permet de stocker jusqu'à 15 itinéraires avec un maximum de 10 machines par itinéraire et un maximum de 5 points par machine.
Les stroboscopes UV sont des outils indispensables pour la surveillance et l'inspection des installations de fabrication, par exemple dans l'industrie de l'impression et du textile. Mais aussi pour les tâches générales de maintenance et d'inspection dans tous les secteurs industriels. Ils permettent également la mesure sans contact de la vitesse de rotation et des vibrations : si la fréquence du flash du stroboscope correspond à la fréquence de mouvement, l'objet de mesure apparaît debout.
Ce texte a été traduit par une machine.

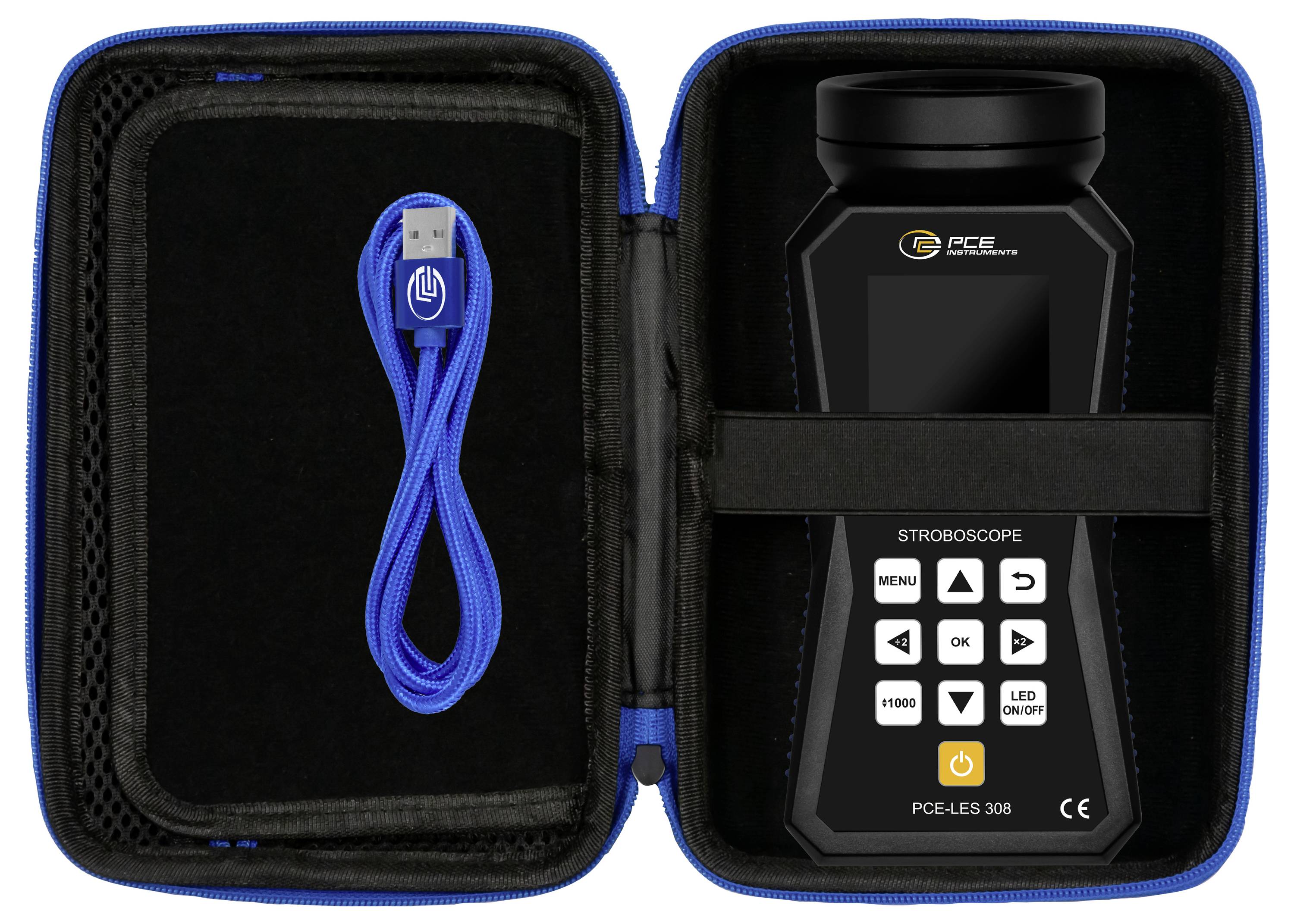

Contenu de la livraison
- 1 x stroboscope UV PCE-LES 308UV-365-ICA

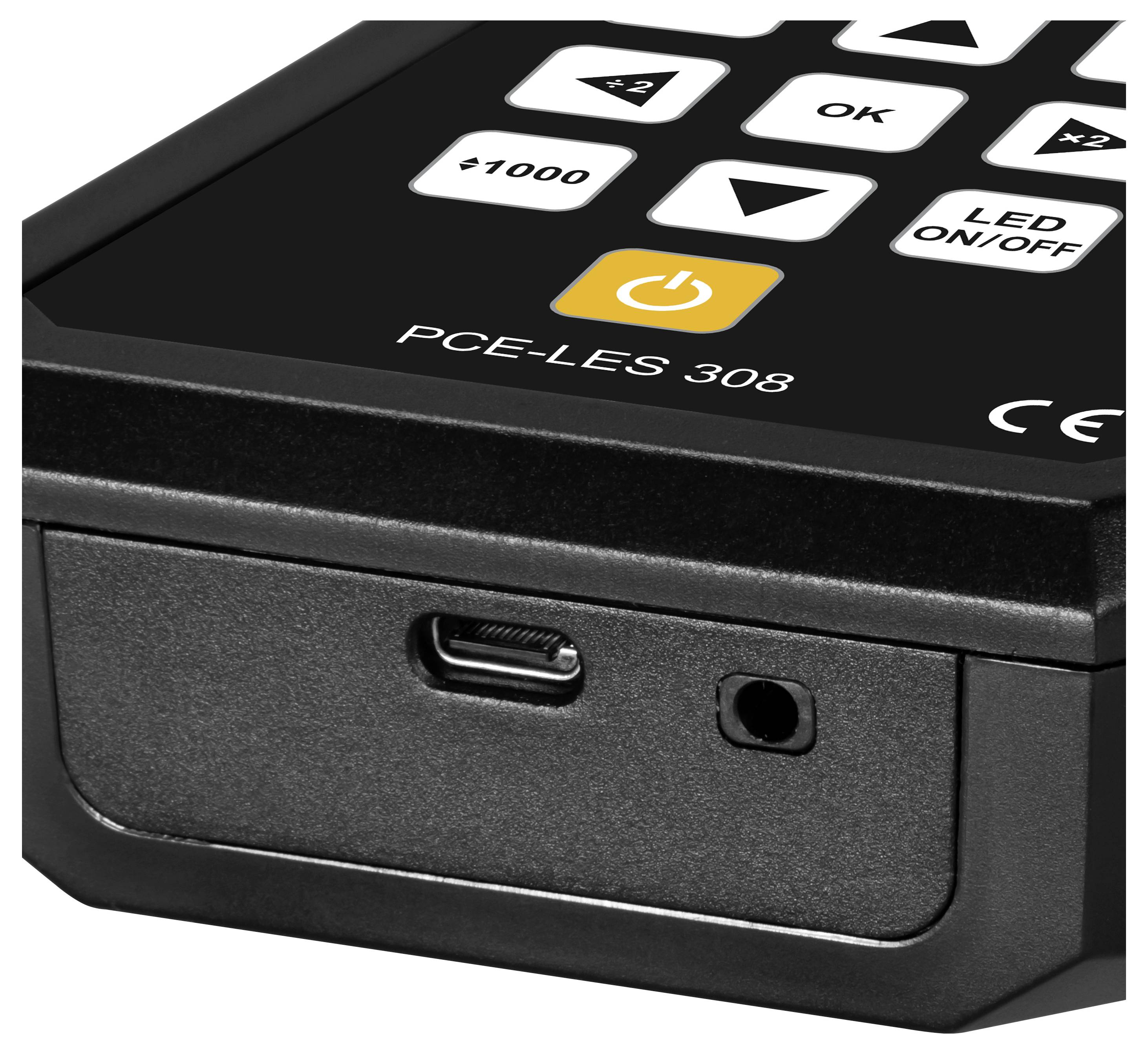

- 1 x câble USB-C.
- 1 x Guide de démarrage rapide
- 1 x sacoche de service

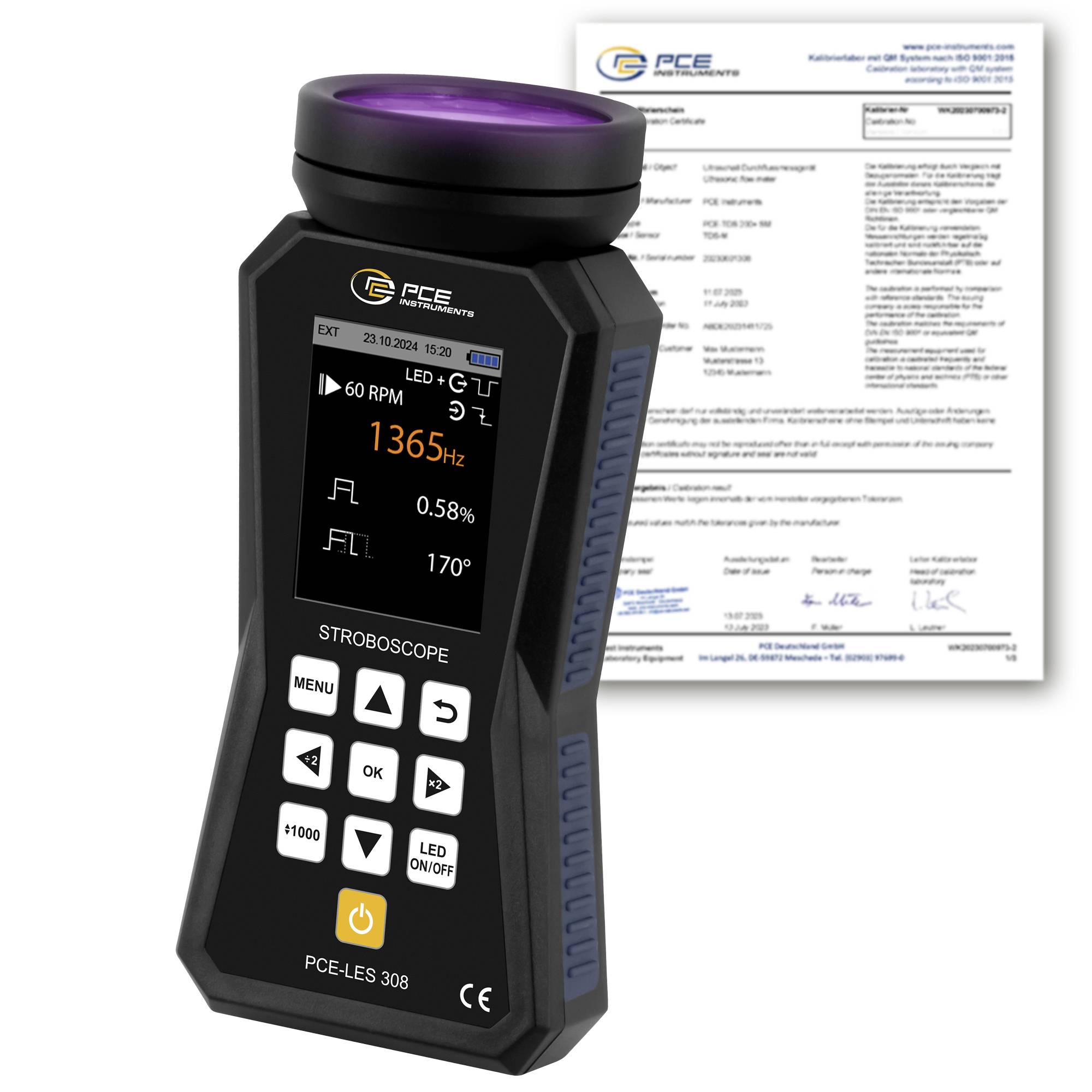

- 1 x certificat d'étalonnage ISO
