PCE Instruments PCE-PA 8300-2 Pince ampèremétrique numérique enregistreur de données, écran graphique CAT III 600 V
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (2 779,17 € / unité(s))
2 779,17 €
HT
dont 0,11 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Amperezange PCE-PA 8300-2
- Analyseur de puissance et de perturbations de réseau triphasé
- mesure jusqu'à 3000 A AC
- analyse harmonique et d'ondes harmoniques

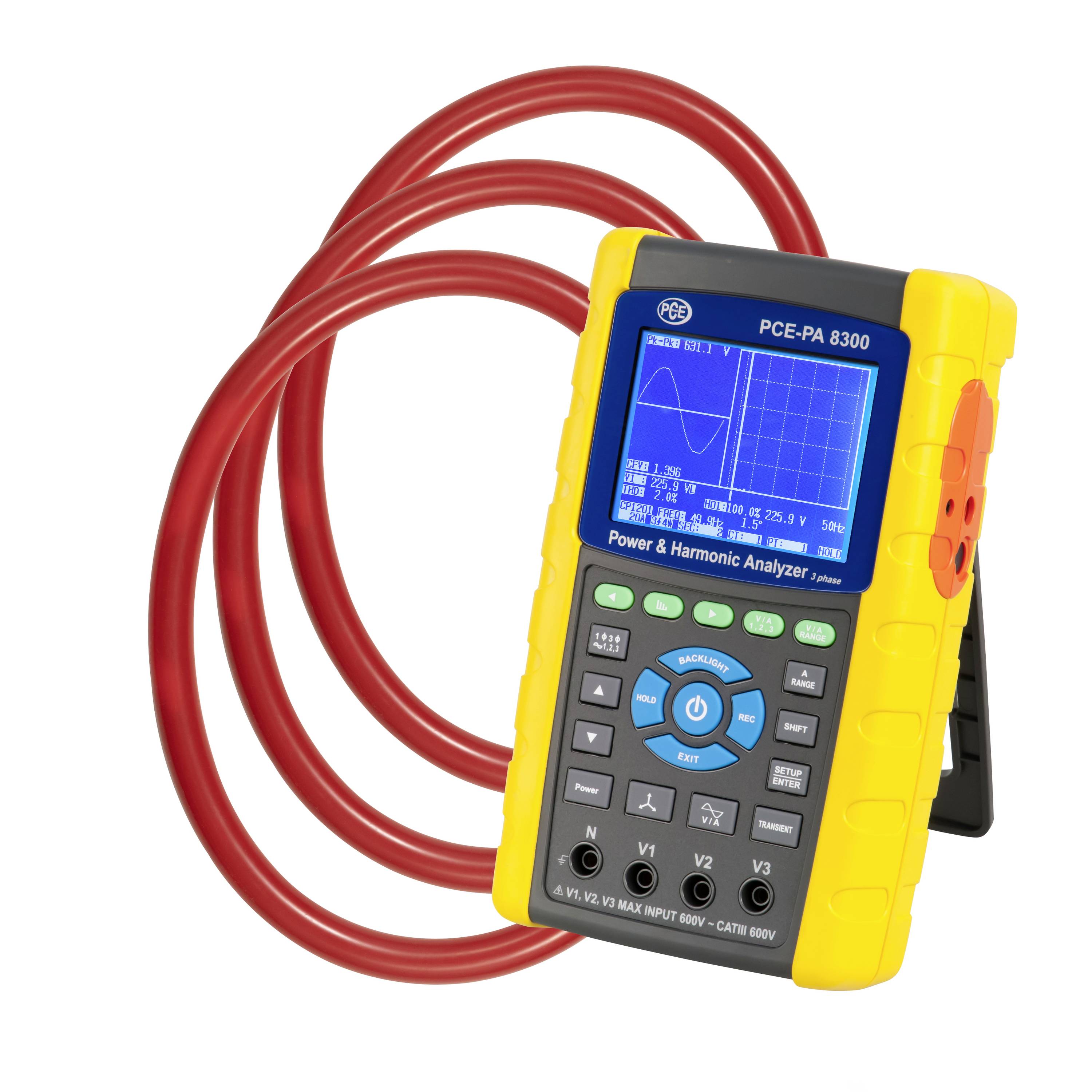

- pinces de courant ou colonnes de Rogowskisp livrable
- pince<><>de courant, de puissance active, de puissance réactive br mesure du facteur de puissance br pince de courant divers. Possibilité de raccorder le fabricant
- SD-carte mémoire
- intervalle de mémoire réglable
- jusqu'à 600 V AC mesurable
- mesure de l'angle de phase / fréquence

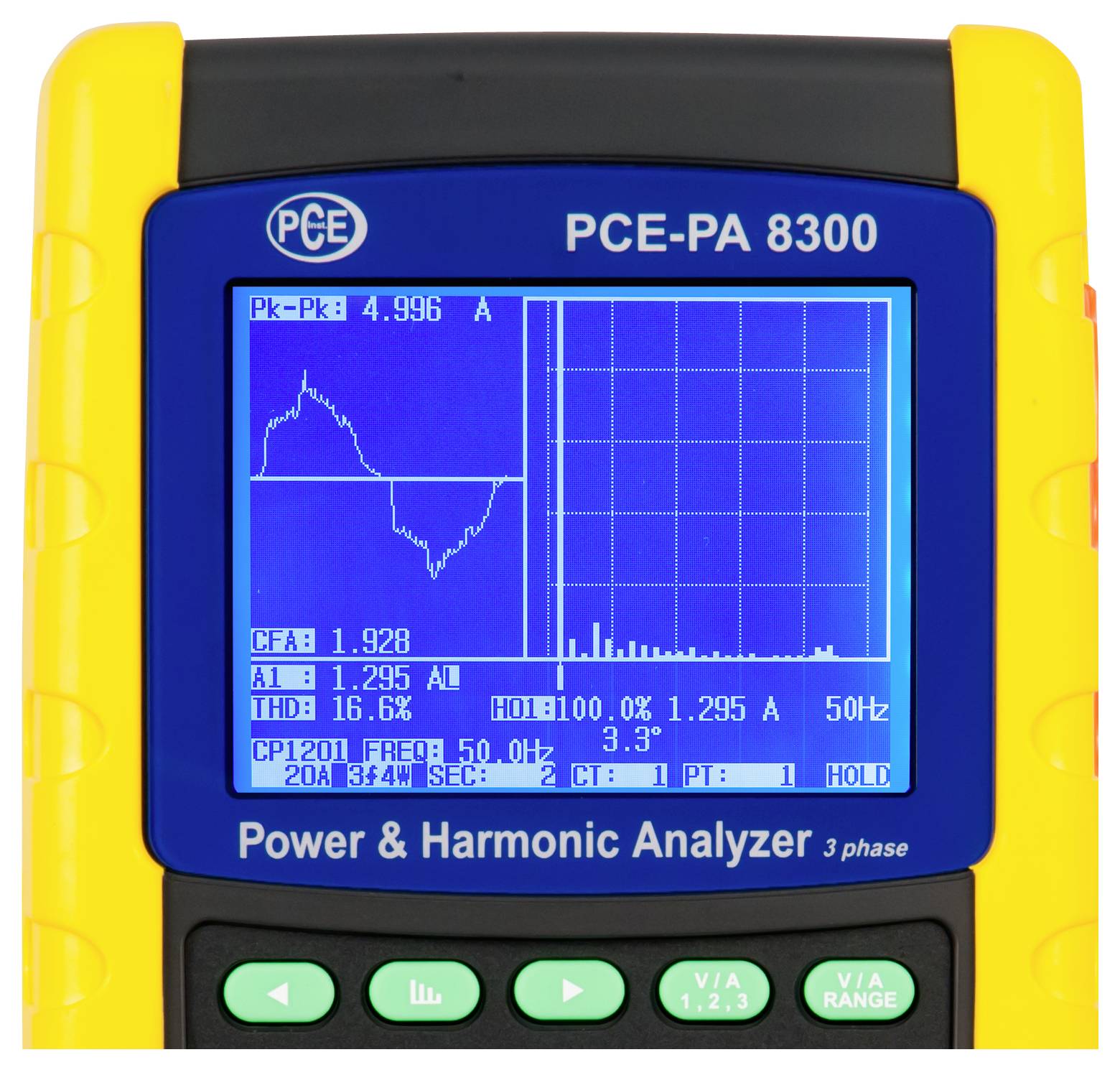

- affichage graphique avec représentation harmonique
- sélection automatique de la plage de mesure (AC V)
Caractéristiques techniques
- caractéristiques électriques
- mesure de tension (AC V)
- plage de mesure : 10 V... 600 V (phase à neutre)
- résolution : 0,1 V
- précision : +0,5% + 0,5 V)
- <>mesure du courant (AC A) SET 1
- plage de mesure : 20 A
- résolution : 0,001 A (< ; 10 A), 0,01 A (>= 10 A)
- précision : +0,5 % + 0,1 A)
- de mesure : 200 A
- : résolution : 0,01 A<><><><><><><><><><><><><><><>Résolution 300 A br : 0,01 A (< 100 A), 0,1 A (>= 100 A)
- précision : ±(0,5 % + 0,5 A)
- <>plage de mesure : 3000 A
- résolution: 0,1 A (< 1000 A), 1 A (>= 1000 A)
- précision: ±(0,5 A + 5 A)
- puissance active
- plage de mesure: 0... 9,999 kW
- résolution : 0,001 kW
- précision : ±(1 % + 0,008 kW)
- de mesure : 10... 99,99 kW
- résolution : 0,01 kW
- précision : ±(1 % + 0,008 kW)
- plage de mesure : 100... 999,9 kW
- résolution : 0,1 kW
- précision : ±(1 % + 0,8 kW)
- plage de mesure : 1... 9,999 mW
- résolution : 0,001 mW
- précision : +/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-<><><><><> 9,999 kVA
- résolution : 0,001 kVA
- précision : ±(1 % + 0,008 kVA)
- <>plage de mesure : 10... 99,99 kVA
- résolution : 0,01 kVA
- précision : ±(1 % + 0,08 kVA)
- de mesure : 100... 999,9 kVA
- résolution : 0,1 kVA
- précision : ±(1 % + 0,8 kVA)
- de mesure : 1... 9,999 MVA
- résolution : 0,001 MVA
- précision : ±(1 % + 0,008 MVA)
- puissance réactive
- plage de mesure : 0... 9,999 kVAR
- résolution : 0,001 kVAR
- précision : ±(1 % + 0,008 kVAR)
- plage de mesure : 10... 99,99 kVAR
- résolution : 0,01 kVAR
- précision : ±(1 % + 0,08 kVAR)
- de mesure : 100... 999,9 kVAR
- résolution : 0,1 kVAR
- précision : ±(1 % + 0,8 kVAR)
- de mesure : 1... 9,999 MVAR
- résolution : 0,001 MVAR
- précision : ±(1 % + 0,008 MVAR)
- énergie active
- plage de mesure : 0... 9,999 kWh
- résolution : 0,001 kWh
- précision : ±(2 % + 0,008 kWh)
- de mesure : 10... 99,99 kWh
- résolution : 0,01 kWh
- précision : ±(2 % + 0,08 kWh)
- plage de mesure : 100... 999,9 kWh
- résolution : 0,01 kWh
- précision : ±(2 % + 0,8 kWh)
- de mesure : 1... 9,999 MWh0,001 MWh
- précision : +/-/-/-/-/-/-/----------------------------------------<><><><><> 9,999 kVAh
- résolution : 0,001 kVAh
- précision : ±(2 % + 0,008 kVAh)
- plage de mesure : 10... 99,99 kVAh
- résolution : 0,01 kVAh
- précision : ±(2 % + 0,08 kVAh)
- plage de mesure : 100... 999,9 kVAh
- résolution : 0,01 kVAh
- précision : ±(2 % + 0,8 kVAh)
- plage de mesure : 1... 9,999 MVAh
- résolution : 0,001 MVAh
- précision : ±(2 % + 0,008 MVAh)
- <>consommation d'énergie clignotante
- plage de mesure : 0... 9,999 kVARh
- résolution : 0,001 kVARh
- précision : ±(2 % + 0,008 kVARh)
- plage de mesure : 10... 99,99 kVARh
- résolution : 0,01 kVARh
- précision : ±(2 % + 0,08 kVARh)
- plage de mesure : 100... 999,9 kVARh
- résolution : 0,01 kVARh
- précision : ±(2 % + 0,8 kVARh)
- de mesure : 1... 9,999 MVARh
- résolution : 0,001 MVARh
- précision : ±(2 % + 0,008 MVARh)
- facteur de puissance
- plage de mesure : 0... <>1 br résolution : 0,01
- précision : ± 0,04
- <>angle de phase
- plage de mesure : -180°... <>Résolution 180° br : 0,1°
- précision : ± 1°
- <>fréquence
- plage de mesure : 45° 65 Hz
- résolution : 0,1 Hz
- précision : ± 0,1 Hz
- <>harmoniques de la tension alternative à 50/60 Hz
- plage de mesure : 1... 20 ordre
- résolution : 0,1 V
- précision : 0,1 %, ± (2 % + 0,5 V), ± (2 % + 10 chiffres)
- <>plage de mesure : 21. 30 ordre
- résolution : 0,1 V
- précision : 0,1 %, ± (2 % + 0,5 V), ± (2 % + 20 chiffres)
- <>plage de mesure : 31 50ème ordre
- résolution : 0,1 V
- précision : 0,1%, non spécifié
- <>harmoniques du courant alternatif à 50/60 Hz
- plage de mesure : 1... 20ème ordre
- résolution : 0,001... <>Précision 1 A br : 0,1 %, ± (2 % + 0,5 A), ± (2 % + 10 chiffres)
- plage de mesure : 21... 30e ordre
- résolution : 0,001... <>Précision 1 A br : 0,1 %, ± (2 % + 0,5 A), ± (2 % + 20 chiffres)
- plage de mesure : 31... 50ème ordre
- résolution : 0,001... <>1 A br précision : 0,1 %, non spécifié
- <>spécifications techniques générales

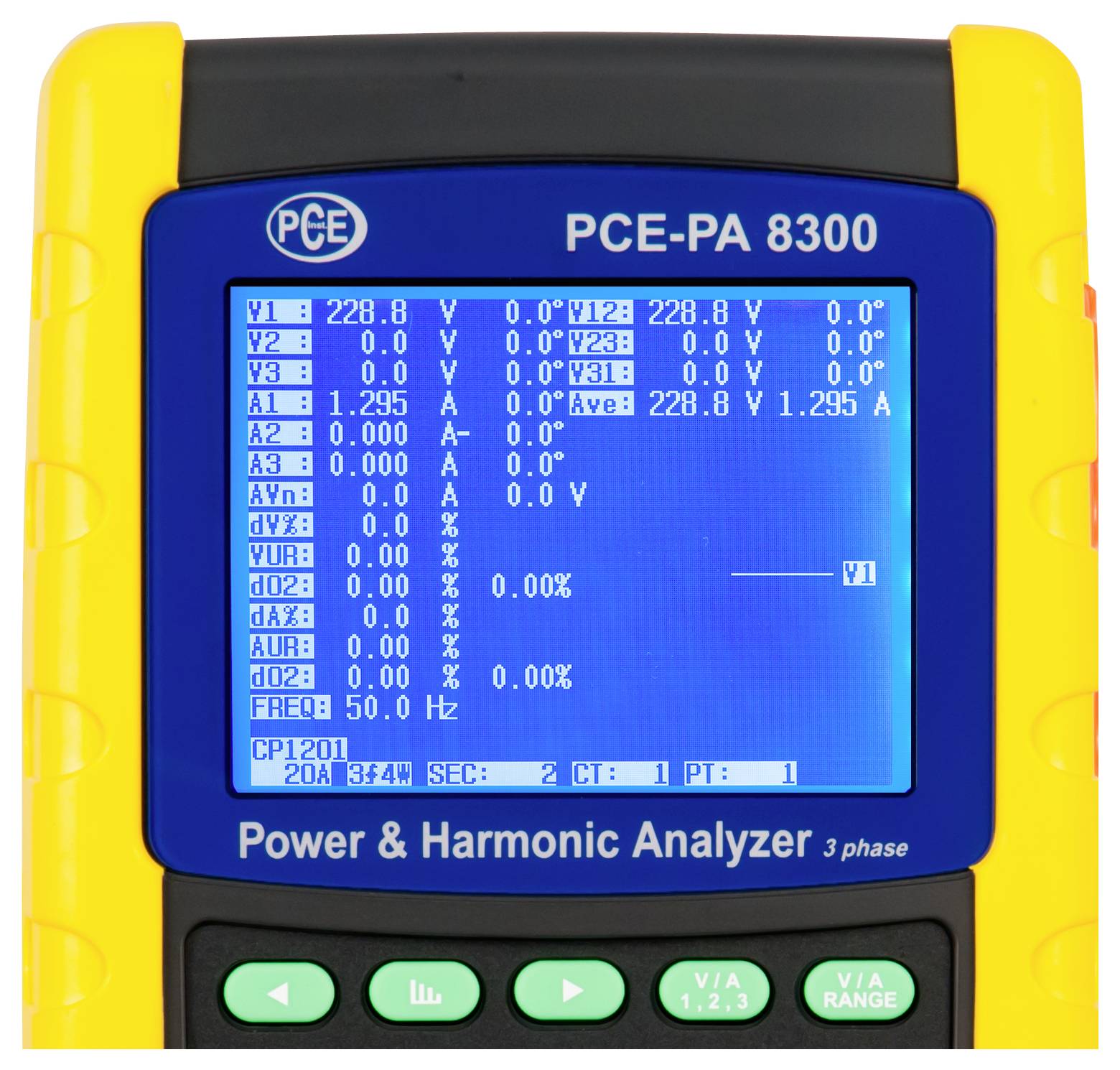

- Ecran : 3,7 » LCD à matrice de points (320 x 240 pixels) avec rétroéclairage LED
- norme de sécurité : IEC1010CAT III 600 V
- résistance d'entrée AC V : 10 Mohm
- fréquence de travail pinces de courant : 40 Hz... <>Fréquence de travail testée 1 kHz br pinces de courant : 45 Hz... <>65 Hz br protection contre les surcharges : AC V : 720 V RMS, AC A : 1300 A avec pince ampèremétrique
- mémoire de données : carte SD
- intervalle d'enregistrement : 1 seconde
- fonction enregistreur de données : Enregistrement en temps réel sur carte SD
- intervalle de mémoire : 2 secondes... 7200 secondessortie de données br (uniquement pour la représentation en direct sur le PC) : par USB ou RS-232 selon le câble de connexion
- température de fonctionnement : 0... +50 °C
- humidité ambiante:< 80 % HR: 8 piles 1,5 V AA, bloc d'alimentation 9 V
- consommation de courant : appareil de mesure : 300 ma DC, pince ampèremétrique : 34 ma DC
- diamètre de câble maximal : 50 mm
- dimensions : appareil de mesure : 225 x 125 x 64 mm, pince ampèremétrique : 210 x 64 x 33 mm, mâchoire de serrage : 86 mm (extérieur)
- poids : appareil de mesure : 948 g (incl Piles), pince ampèremétrique : 467 g (incl Câble)
- Type de produit
Pince ampèremétrique
- Plage de mesure de tension alternative min.
10 V
- Plage de mesure V/AC max.
600 V
- Courant alternatif min.
0.2 A
- Plage de mesure du courant alternatif max.
3000 A
- Précision de base ±
0.5 %
- Interfaces
RS232
USB
- Hauteur
225 mm
- Largeur
64 mm
- Longueur
125 mm
- Poids
948 g
d'usine (sans certificat)
- Catégorie de mesure
CAT III 600 V
- Mesure du courant
AC
- Type
PCE-PA 8300-2
- Affichage
numérique
- Dim.
(L x l x H) 125 x 64 x 225 mm
- Spécificités
enregistreur de données
écran graphique
- Ouverture
175 mm
Documents et téléchargements
Fiche technique
Fiche technique 2813622 PCE Instruments PCE-PA 8300-2 Pince ampèremétrique numérique enregistreur de données, écran graphique CAT III 600 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2813622 PCE Instruments PCE-PA 8300-2 Pince ampèremétrique numérique enregistreur de données, écran graphique CAT III 600 V
Description
Analyseur de puissance et d'interférences secteur triphasé / analyseur d'ondes supérieures / jusqu'à 3000 A AC / avec mémoire de données SD / affichage graphique / divers analyseurs de courant de pince ampèremétrique PCE-PA 8300 se distinguent par sa simplicité d'utilisation. L'analyseur de réseau mémorise toutes les valeurs de mesure sur une carte SD. L'analyseur de réseau PCE-PA 8300 peut être utilisé pour mesurer les performances et analyser le réseau. La puissance peut être mesurée par l'analyseur de réseau jusqu'à 9999 mW. Pour l'analyse du réseau, l'analyseur de réseau PCE-PA 8300 peut déterminer précisément les ondes harmoniques et les harmoniques jusqu'à 50 ème ordre. Toutes les valeurs de mesure sont affichées sur l'écran LCD graphique. Il n'y a donc aucun problème avec l'analyseur de réseau pour représenter les distorsions du réseau. Pour une analyse précise du réseau et des performances, les données de mesure peuvent être enregistrées sur une carte mémoire SD à un intervalle de mémoire réglable librement. Cela permet des prises de vue à long terme avec l'analyseur de réseau PCE-PA 8300. L'analyseur de réseau est disponible en deux sets différents. Ainsi, le PCE-PA 8300 peut être livré une fois avec des pinces de courant et une fois avec des colonnes flexibles de Rogowskispulen.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison

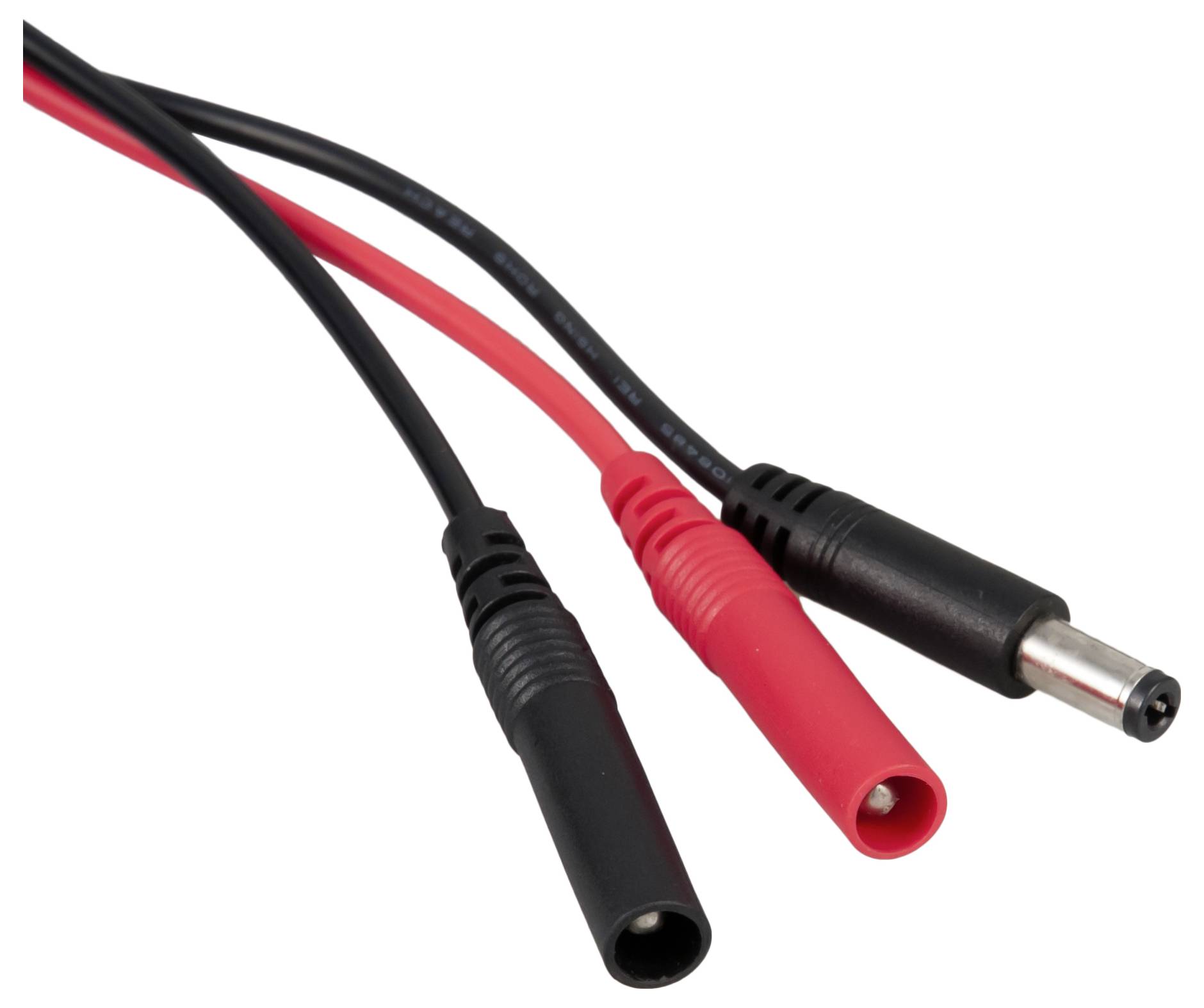

- 1 x analyseur de puissance PCE-PA 83003 x pince ampèremétrique pour les mesures jusqu'à 3 000 x bornes crocodiles isolées 4 x câbles de mesure de sécurité 6 x piles AA 1,5 V 1 x adaptateur de secteur 9 V 1 x sacoche de transport 1 x 2 Gb d'artefacts de mémoire SD 1 x mode d'emploi
