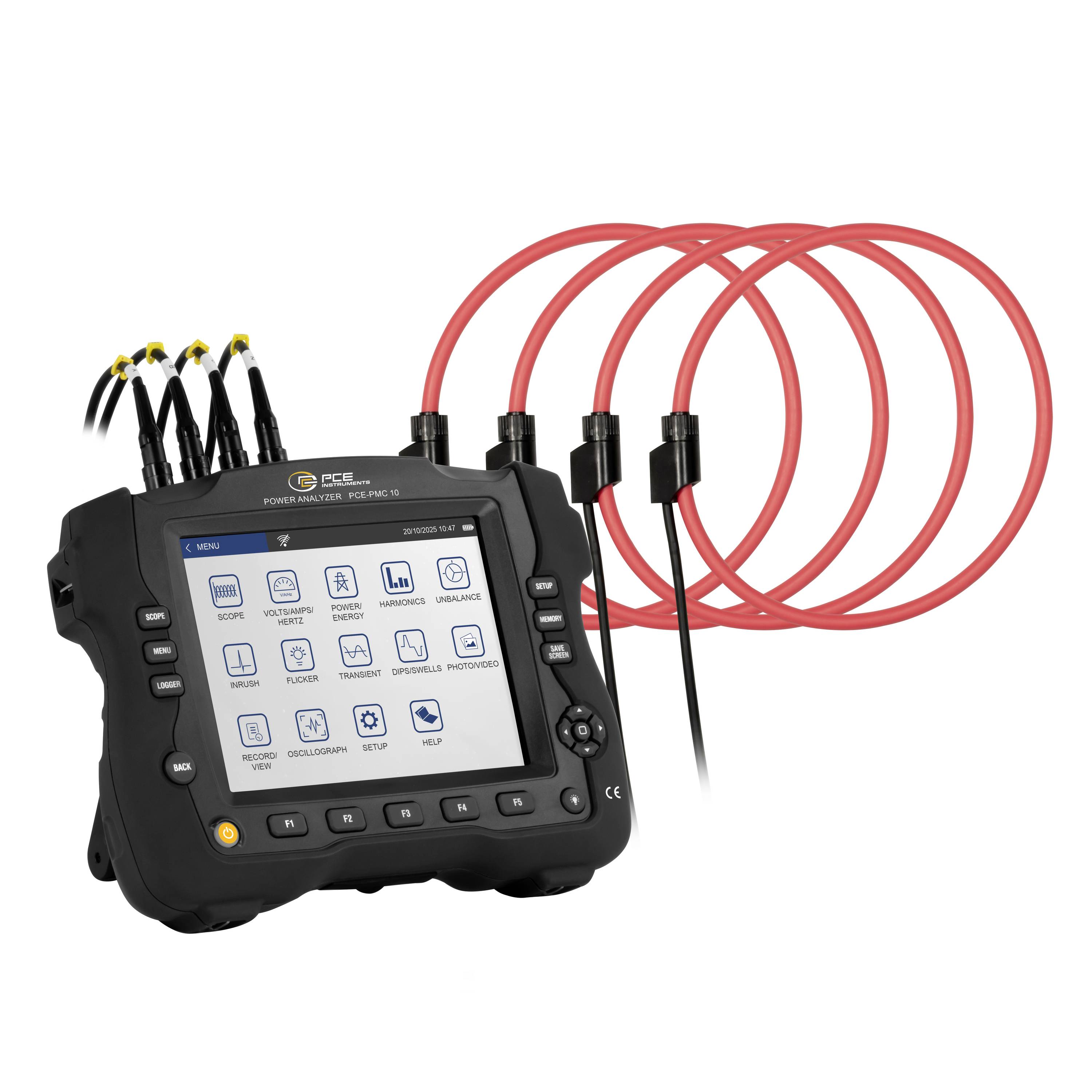

PCE Instruments PCE-PMC 10 Analyseur de qualité de réseau triphasé triphasé avec fonction enregistreur, Déclencheur TRMS
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (3 882,50 € / unité(s))
3 882,50 €
HT
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-PMC 10

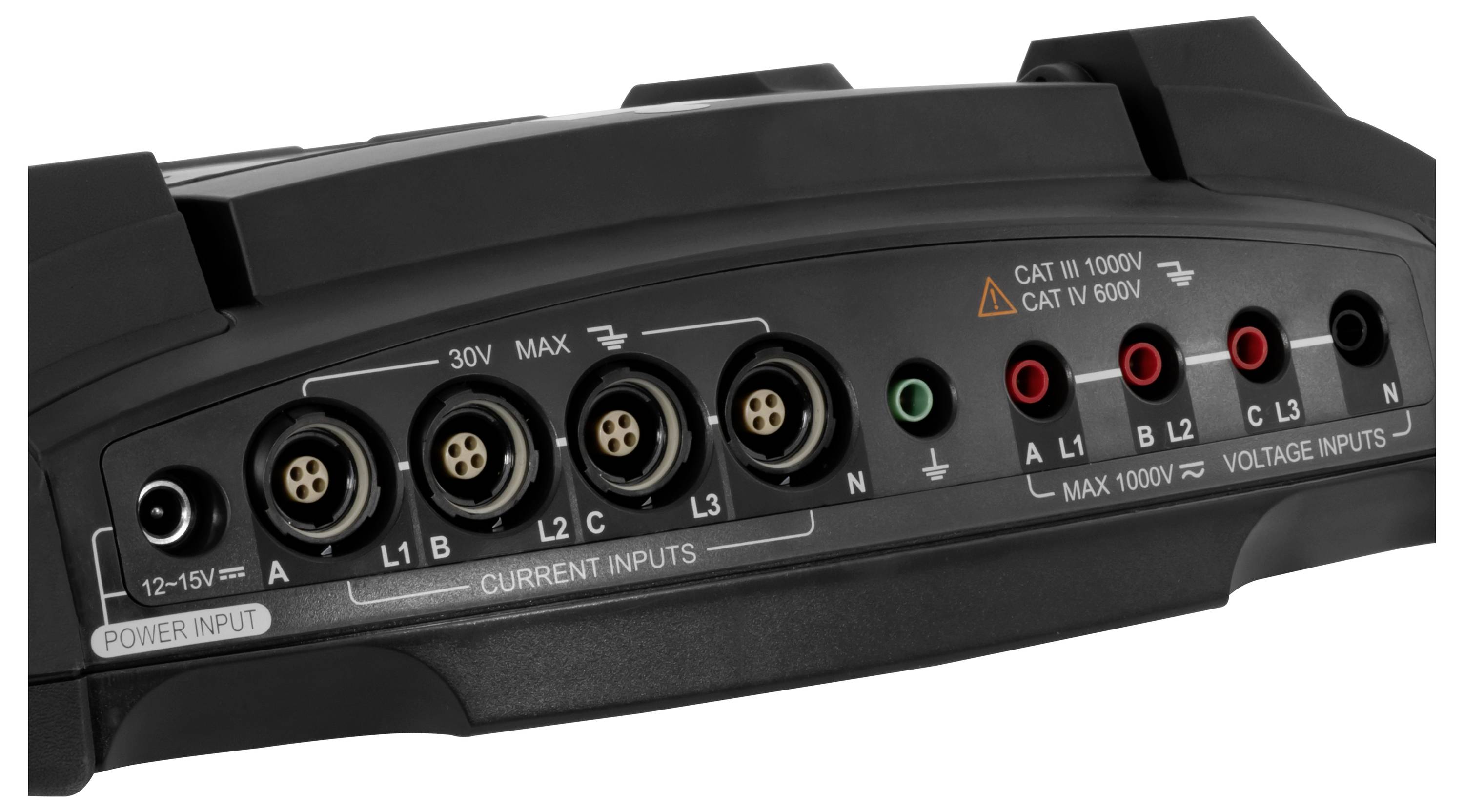

- Mesure des trois phases et du neutre conducteur
- Mesure de l'efficacité des onduleurs
- Surveillance du signal réseau
- IEC 61000-4-30 classe A
- Wi-Fi
- Fonction Logger et mémoire
- Fonction oscilloscope
- Courant de démarrage
- Écran tactile 7,8 pouces
- Logiciel pour PC
Caractéristiques techniques
- Tension continue DC
- Plage de mesure 1... 1000 V
- Définition 0,1 V
- Précision ±0,5 % v.MW.
- Courant continu DC
- Plage de mesure 0,5 ... 6000 A
- Résolution : 0,1 A
- Précision ±5 % ±5 cots
- Tension alternative AC
- Plage de mesure 1... 1000 V
- Définition 0,1 V
- Précision ±0,5 % v.MW.
- Fréquence 42.5... 69 Hz
- Courant alternatif (AC)
- Plage de mesure 0,5 ... 6000 A
- Résolution : 0,1 A
- Précision ±0,5 % v.MW.
- Angle de phase
- Plage de mesure -360 ... 0 °
- Résolution : 1 °
- Précision : 1 °
- Courant de démarrage
- Plage de mesure 0,5 ... 6000 A
- Résolution : 0,1 A
- Précision 0,5 % v.MW.
- facteur de puissance
- Plage de mesure : 0 ...14 pH 1
- Dissolution 0,001
- Précision : ±0,1 %
- Flicker
- Plage de mesure : 0 ...14 pH 20
- Résolution : 0,01
- Précision ± 5%
- Déséquilibre
- Taille de mesure de la tension
- Plage de mesure : 0 ...14 pH 20 %
- Résolution 0,1 %.
- Précision : ±0,1 %
- Déséquilibre
- Taille de mesure du courant
- Plage de mesure : 0 ...14 pH 20 %
- Résolution 0,1 %.
- Précision: ± 1 %.
- Fréquence
- Plage de mesure 42,5 ... 460 Hz
- Résolution : 0,001 Hz
- Précision ±0,01 Hz
- Mesure harmonique (harmonique)
- Plage de mesure 1... 50 (numéro d'ordre)
- Plage de courant 0 ... 100 %
- Plage de tension 0... 100 %
- Caractéristiques techniques générales
- Type d'écran Touch Display
- Taille de l'écran 7,8 pouces
- Support de mémoire : carte SD,
- Capacité mémoire 64 Go
- Intervalle de mémoire de 1 s.
- Intervalle de stockage jusqu'à 60 min.

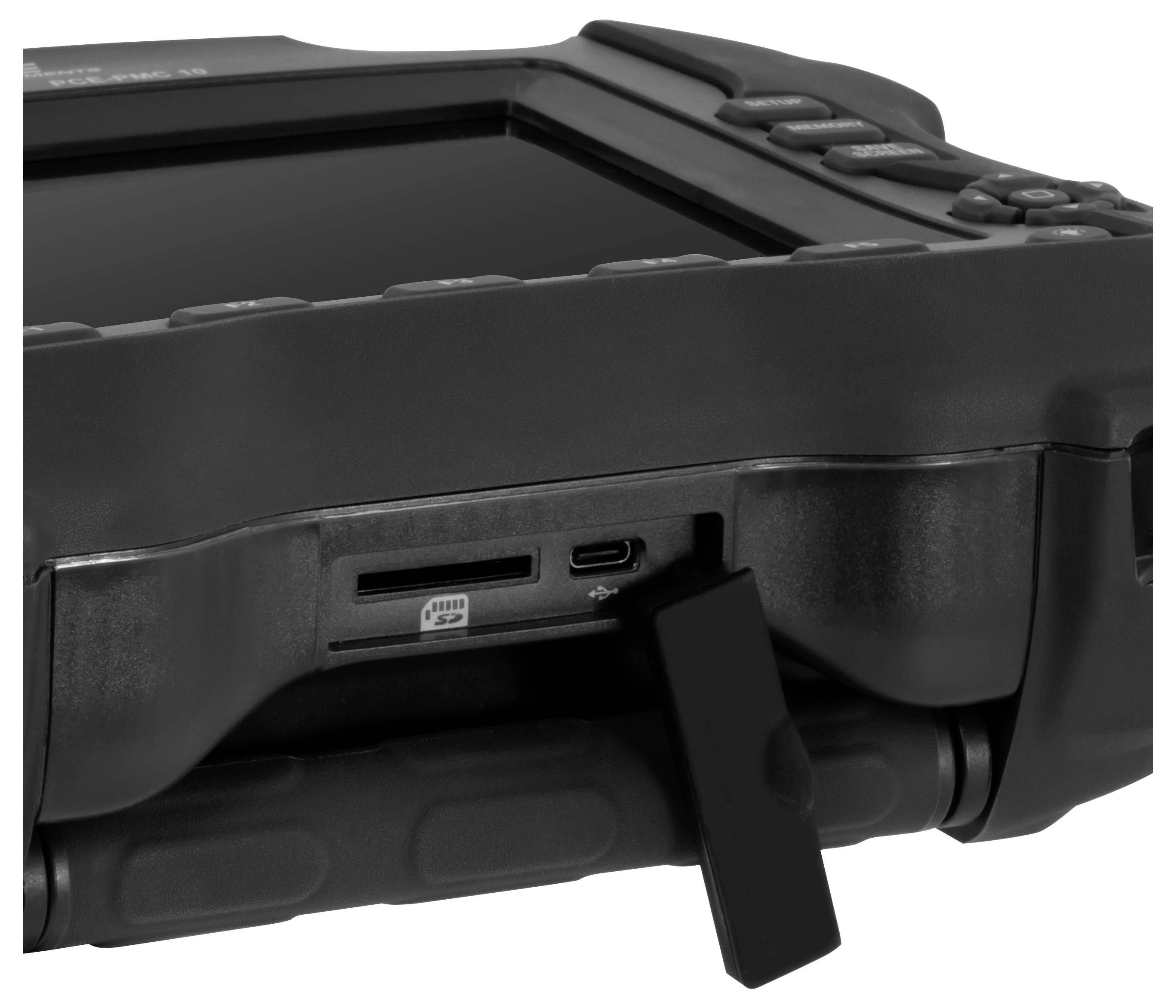

- Interface USB-C, WiFi
- Norme(s) IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
- Diamètre maximal de câble : 150 mm
- Norme de sécurité CAT III 1000V, CAT IV 600 V.
- Langue de menu anglais (GB), anglais (US), chinois
- Classe de protection (appareil) IP42
- Alimentation électrique 12... 15 V c.c. (bloc d'alimentation inclus)
- Type de fiche Euro

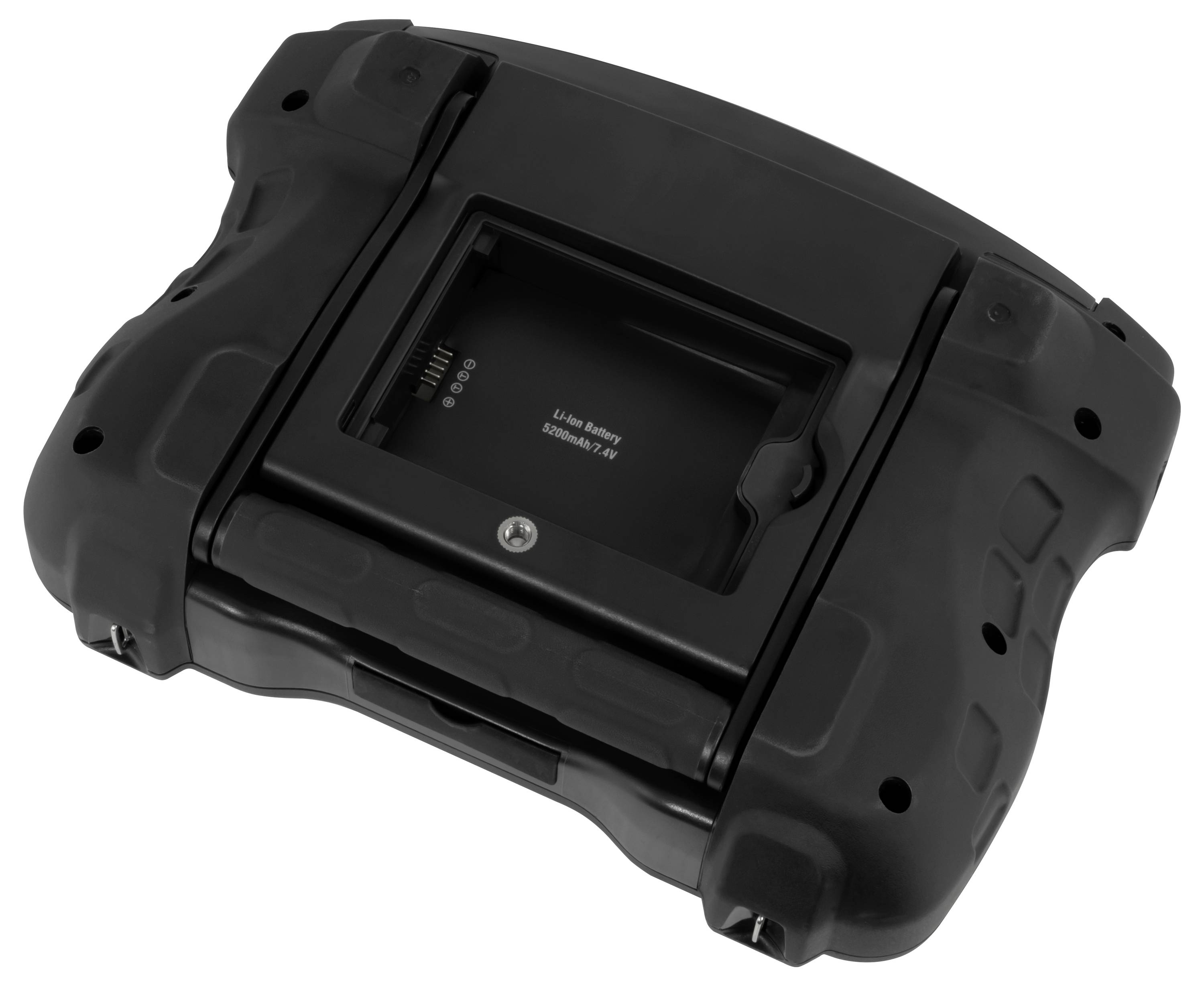

- Batterie/batterie 2 x 7,4 V interne, batterie lithium-ion
- Capacité : 5200 mAh
- Conditions de fonctionnement -10 ... 40 °C, 10 ... 95 % r.d..
- Conditions de stockage -20 ... 60 °C, 10 ... 95 % r.d..
- Dimensions ( L x l x H ) 280 x 75 x 215 mm
- Poids : 1834 g
- Type de produit
Analyseur de qualité de réseau triphasé
- Catégorie de mesure
CAT III 1000 V
CAT IV 600 V
d'usine (sans certificat)
- Alim.
12 - 15 V/DC
- Dim.
(L x l x H) 280 x 75 x 215 mm
- Poids
1834 g
- Type de mesure
triphasé
- Spécificités
avec fonction enregistreur
Déclencheur TRMS et oscilloscope
Écran graphique
- Largeur
75 mm
- Hauteur
215 mm
- Longueur
280 mm
- Interfaces
USB-C
WiFi
Documents et téléchargements
Fiche technique
Fiche technique 3812959 PCE Instruments PCE-PMC 10 Analyseur de qualité de réseau triphasé triphasé avec fonction enregistreur, Déclencheur TRMS
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812959 PCE Instruments PCE-PMC 10 Analyseur de qualité de réseau triphasé triphasé avec fonction enregistreur, Déclencheur TRMS
Description
Le compteur de puissance ultramoderne permet des mesures précises et complètes dans les domaines du courant, de la tension, de la fréquence, de la puissance, de la fibrillation d'énergie et des harmoniques. Il a été spécialement conçu pour fournir des données fiables, tant dans les applications industrielles que dans l'analyse d'installations photovoltaïques ou onduleurs.
La surveillance simultanée des trois phases ainsi que du conducteur neutre donne une image complète de l'installation électrique. La mesure de l'efficacité des onduleurs permet une analyse détaillée de la conversion d'énergie, tandis que la surveillance du signal réseau détecte en permanence les écarts et les perturbations. Cet appareil de mesure de puissance est donc un outil indispensable pour les analyses d'énergie professionnelles.
Grâce à des interfaces de communication modernes telles que le Wifi, l'appareil de mesure de puissance peut être facilement intégré dans les systèmes existants et permet l'évaluation sans fil des données de mesure. La fonction Logger intégrée et la mémoire sécurisent toutes les données pertinentes de manière fiable pour une analyse ultérieure.
Une fonction d'oscilloscope intégrée permet de visualiser visuellement les trajectoires du signal, y compris les courants d'enclenchement, ce qui facilite l'analyse des phénomènes transitoires. L'écran tactile de 7,8 pouces assure une utilisation intuitive et une représentation claire de toutes les valeurs de mesure, diagrammes et fonctions d'analyse. L'appareil de mesure de puissance répond aux exigences de la classe A IEC 61000-4-30 et garantit ainsi une analyse conforme aux normes des paramètres de qualité du réseau.
Ce compteur de puissance allie précision, polyvalence et facilité d'utilisation moderne, et Ideal est idéal pour l'analyse d'énergie, le diagnostic d'erreurs et les tests d'efficacité dans les systèmes électriques complexes.
Ce texte a été traduit par une machine.
La surveillance simultanée des trois phases ainsi que du conducteur neutre donne une image complète de l'installation électrique. La mesure de l'efficacité des onduleurs permet une analyse détaillée de la conversion d'énergie, tandis que la surveillance du signal réseau détecte en permanence les écarts et les perturbations. Cet appareil de mesure de puissance est donc un outil indispensable pour les analyses d'énergie professionnelles.
Grâce à des interfaces de communication modernes telles que le Wifi, l'appareil de mesure de puissance peut être facilement intégré dans les systèmes existants et permet l'évaluation sans fil des données de mesure. La fonction Logger intégrée et la mémoire sécurisent toutes les données pertinentes de manière fiable pour une analyse ultérieure.
Une fonction d'oscilloscope intégrée permet de visualiser visuellement les trajectoires du signal, y compris les courants d'enclenchement, ce qui facilite l'analyse des phénomènes transitoires. L'écran tactile de 7,8 pouces assure une utilisation intuitive et une représentation claire de toutes les valeurs de mesure, diagrammes et fonctions d'analyse. L'appareil de mesure de puissance répond aux exigences de la classe A IEC 61000-4-30 et garantit ainsi une analyse conforme aux normes des paramètres de qualité du réseau.
Ce compteur de puissance allie précision, polyvalence et facilité d'utilisation moderne, et Ideal est idéal pour l'analyse d'énergie, le diagnostic d'erreurs et les tests d'efficacité dans les systèmes électriques complexes.
Ce texte a été traduit par une machine.

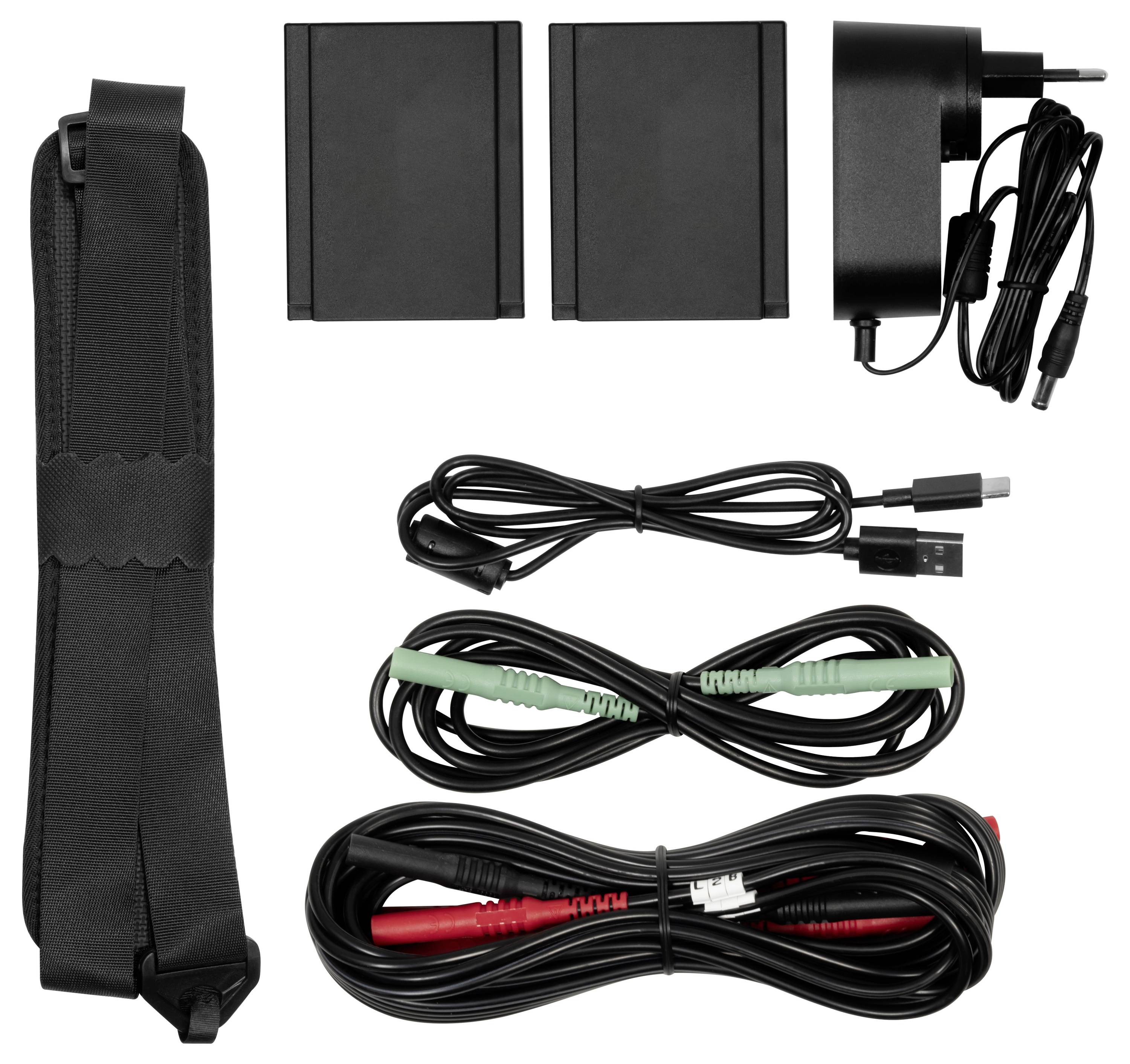

Contenu de la livraison
- 1 x compteur de puissance PCE-PMC 10
- 4 x bobine Rogow 150 mm
- 5 x adaptateur de mesure magnétique incliné
- 5 x pince crocodile
- 5 x pointes d'essai
- 1 x faisceau de câbles de mesure
- 1 x câble USB-C.
- 1 carte SD 64 GB
- 1 x bandoulière
- 1 x bloc d'alimentation 15 V / 2,4 A
- 1 x adaptateur pays pour bloc d'alimentation
- 2 x batterie 7,4 V / 5200 mAh
- 1x mode d'emploi
- 1 x mallette de transport
- 1 x logiciel PC
