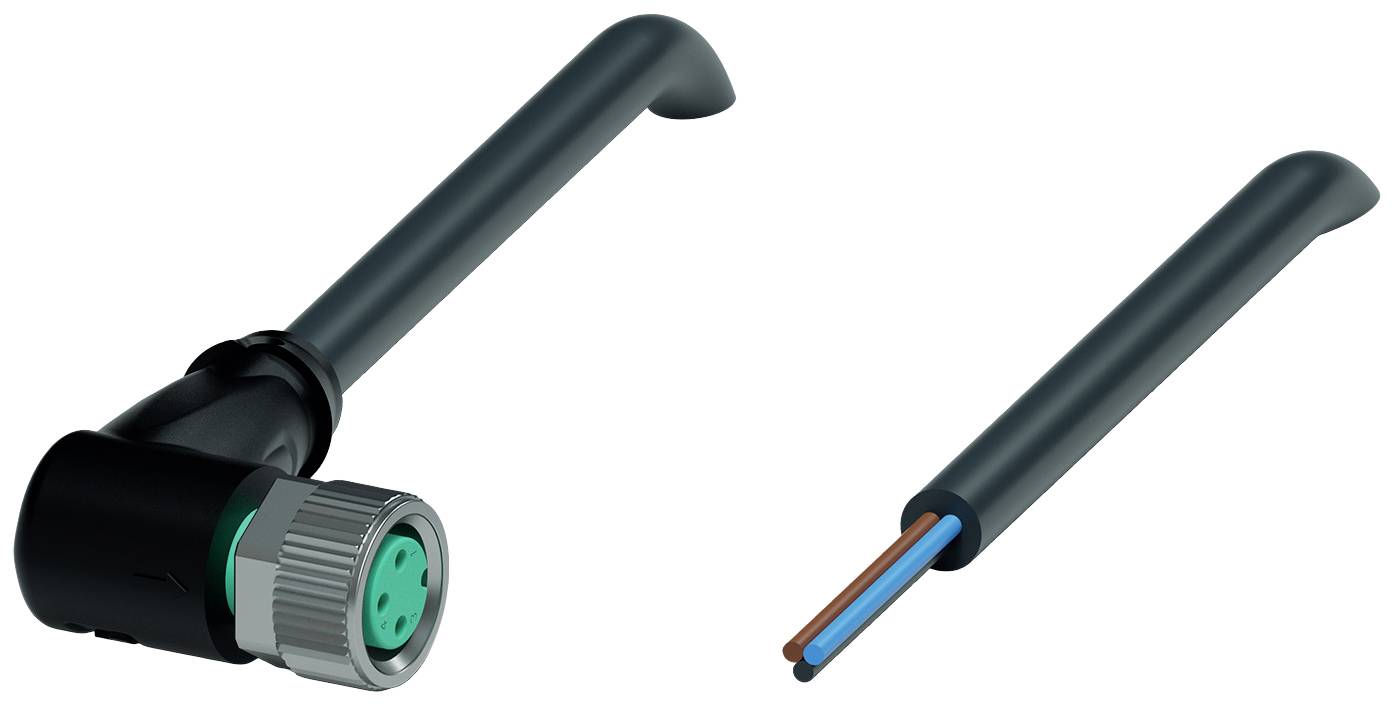

Pepperl+Fuchs 240800-0006 Connecteur confectionné pour capteurs/actionneurs M8 10 m Nombre de pôles: 3 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Coté A
M8 femelle coudé
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
3
Longueur de câble
10 m
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
22,49 €
3
4% = 0,97 €
21,52 €
5
6% = 1,36 €
21,13 €
10
7% = 1,62 €
20,87 €
25
9% = 1,92 €
20,57 €
50
10% = 2,25 €
20,24 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (22,49 € / unité(s))
22,49 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V3-WM-BK10M-PVC-U
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Coté A
M8 femelle coudé
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
3
- Longueur de câble
10 m
- Materiau de la gaine
PVC
- Tension nominale
60 V/DC
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.3 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
femelle
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8
- Codification
A
- Matériau du contact
Au
- Revêtement du contact
Au
- Section max.
0.34 mm²
IP67
- Spécificités
codage A
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
240800-0006
- Contenu
1 pc(s)
- Diamètre de câble
4.3 mm
- Ø câble max.
4.3 mm
- Gamme de Ø de câble
4.3 mm (max)
- Fonction de charge sans fil
non
- Diam. câble
0,34 mm²
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2629562 Pepperl+Fuchs 240800-0006 Connecteur confectionné pour capteurs/actionneurs M8 10 m Nombre de pôles: 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629562 Pepperl+Fuchs 240800-0006 Connecteur confectionné pour capteurs/actionneurs M8 10 m Nombre de pôles: 3 1 pc(s)
Description
Prise de câble, M8, longueur : 10 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleNuméro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104Inflammabilité : UL 1581, IEC 60332-1-2Homologations et certificatsHOMOLOGATION UL : AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -25... 80 °C (-13 °C) 176 °F) ; Câble, mobile: -5... 80 °C (23 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 10m Symbole de câble : Li YY 3 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité FT1
