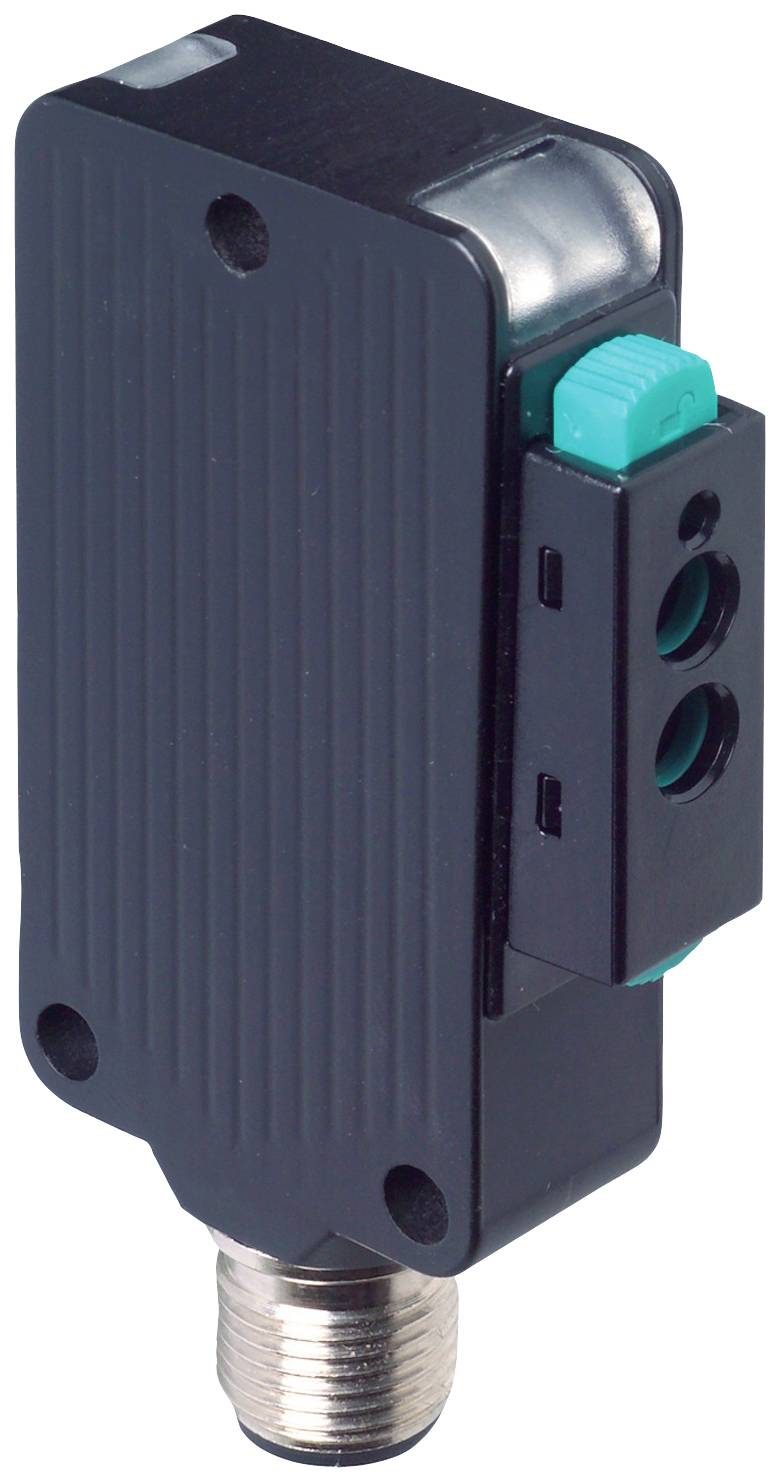

Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Capteur à fibre optique 1 pc(s) (L x l x H) 13.6 x 31 x 56.5 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur à fibre optique
Tension de fonctionnement min.
10 V/DC
Tension de fonctionnement max.
30 V/DC
Type
MLV41-LL-IR-1347
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
440,83 €
3
2% = 10,75 €
430,08 €
5
3% = 15,03 €
425,80 €
10
4% = 17,90 €
422,93 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (440,83 € / unité(s))
440,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur à fibre optique
- Type
MLV41-LL-IR-1347
- Contenu
1 pc(s)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Tension de contact (max.)
30 V/DC
- Courant de commutation (max.)
100 mA
- Connexion
connecteur mâle M12
IP67
- Longueur
13.6 mm
- Largeur
31 mm
- Hauteur
56.5 mm
- Dim.
(L x l x H) 13.6 x 31 x 56.5 mm
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Capteur à fibre optique 1 pc(s) (L x l x H) 13.6 x 31 x 56.5 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Capteur à fibre optique 1 pc(s) (L x l x H) 13.6 x 31 x 56.5 mm
Description
Portée de la touche : sur noir (6 %) : jusqu'à 55 mm sur Kodak blanc, degré de réflexion 90 % : jusqu'à 160 mm avec conducteur de lumière LLR 04-1,6-0,5-WC3, émetteur de lumière : IRED, type de lumière : infrarouge, éclairage alternatif, 880 nm, Sortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvert, type de circuit : commutation claire/sombre commutable les types de circuit indiqués dans la section « branchement électrique » s'appliquent au commutateur H/D en position « L » (commutateur lumineux), raccordement : connecteur d'appareil M12 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -20 ... 60 °C (-4... 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée de fonctionnement : sur noir (6 %) : jusqu'à 55 mm | sur blanc Kodak, degré de réflexion : 90 % : jusqu'à 160 mm | avec conducteur de lumière LLR 04-1,6-0,5-WC3Plage de réglage : 0... 160 mm sur Kodak blanc, degré de réflexion 90 %Objet de référence : 100 mm x 100 mm sur Kodak blanc, degré de réflexion 90 %EMETTEUR de lumière : IREDType de lumière : infrarouge, lumière alternative, 880 nmCaractéristiques sécurité fonctionnelleMTTFd: 770 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte, Power on, affichage de sous-tension : LED verte pulsalante (env. 0,8 Hz), court-circuit : LED verte clignotante (env. 4 Hz)Affichage de fonction : LED jaune, allumée lorsque le récepteur est exposé ; clignote en cas de dépassement de la réserve de fonctionCommandes : réglage de la sensibilité, commutateur clair/sombreDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : max. 40 maSortieType de circuit : commutation lumineuse/sombre commutable | les types de circuit indiqués dans la section « branchement électrique » s'appliquent aux commutateurs H/D en position « L » (commutateur lumineux)Sortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation 100 mACas de tension : ≤ 2,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéNorme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II, tension de mesure ≤ 50 V AC avec degré de pollution 1-2 selon IEC 60664-1 isolation fonctionnelle selon DIN en 50178Homologué UL : cULus listed 57M3 (uniquement en association avec l'alimentation électrique UL classe 2 ; type 1 enclos)Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -20 ...+50° C 60 °C (-4... 140 °F)Température de stockage: -40 ... 75 °C (-40 °F) 167 °F)Caractéristiques mécaniquesLargeur boîtier : 31 mmHauteur du boîtier : 56,5 mmProfondeur du boîtier : 13,6 mmAdaptateur fibre optique : 04Indice de protection : IP67Connecteur : connecteur M12 x 1, 4 pôlesMatière Boîtier : aluminium, revêtement Delta-Seal Sortie de lumière : raccordement du conducteur de lumière Connecteur : métalPoids 50 g
