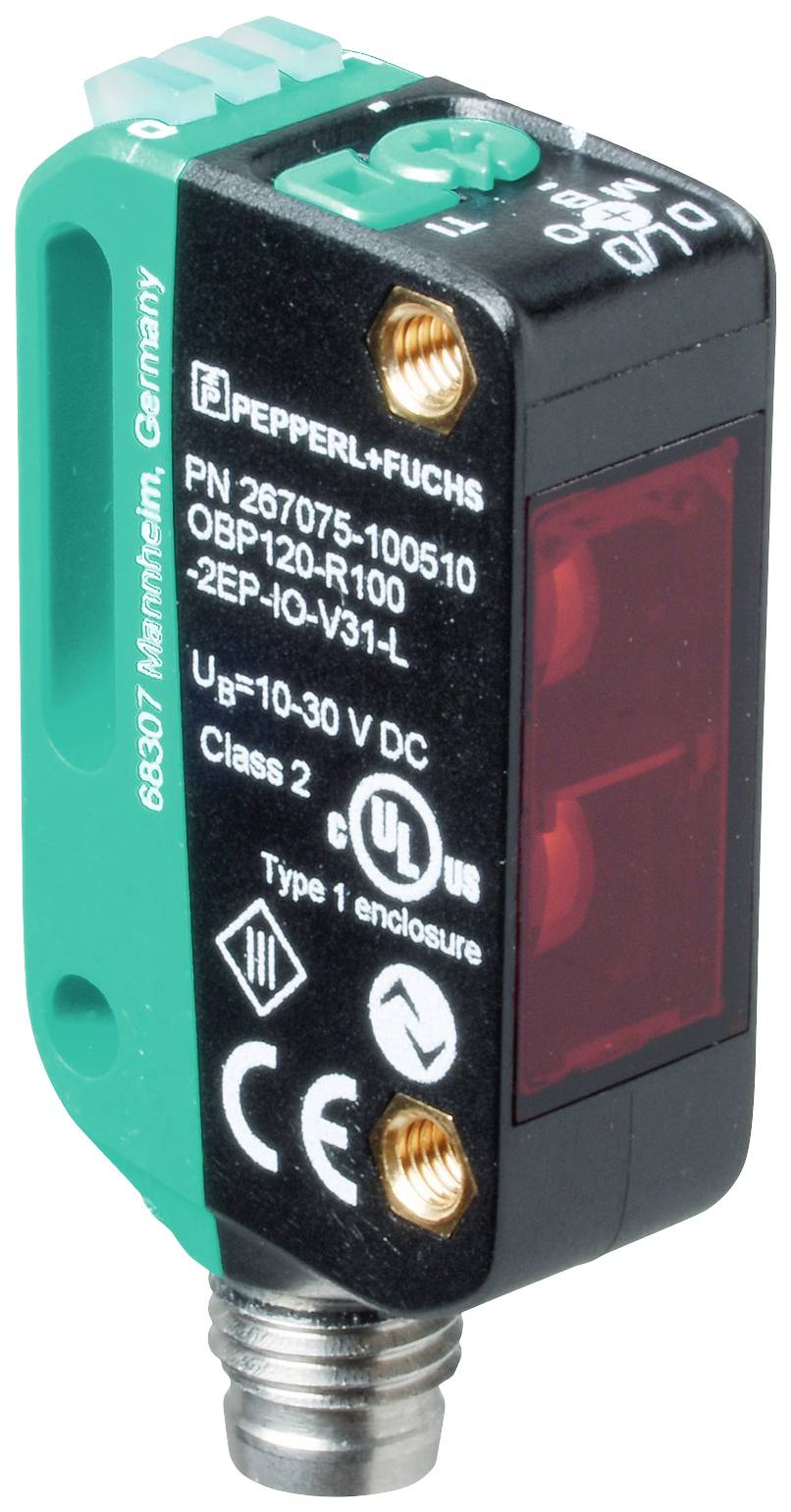

Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Détecteur de repères de déclenchement 1 pc(s) (L x l x H) 21.5 x 11
EAN :
Ref. fabricant :
Code produit :
Type de produit
Détecteur de repères de déclenchement
Tension de fonctionnement min.
10 V/DC
Tension de fonctionnement max.
30 V/DC
Type
OBP120-R100-2EP-IO-V31-L
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
345,83 €
3
2% = 8,44 €
337,39 €
5
3% = 11,79 €
334,04 €
10
4% = 14,04 €
331,79 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (345,83 € / unité(s))
345,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Détecteur de repères de déclenchement
- Type
OBP120-R100-2EP-IO-V31-L
- Contenu
1 pc(s)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Tension de contact (max.)
30 V/DC
- Courant de commutation (max.)
100 mA
- Connexion
connecteur mâle M8
IP67
IP69
IP69K
- Longueur
21.5 mm
- Largeur
11 mm
- Hauteur
44.5 mm
- Dim.
(L x l x H) 21.5 x 11 x 44.5 mm
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Détecteur de repères de déclenchement 1 pc(s) (L x l x H) 21.5 x 11
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627267 Pepperl+Fuchs 267075-100510 OBP120-R100-2EP-IO-V31-L Détecteur de repères de déclenchement 1 pc(s) (L x l x H) 21.5 x 11
Description
Plage de mesure : 25... 120 mm, résolution optique : marque de déclenchement [noir, 6%] 1 mm de largeur sur fond blanc [blanc, 90%] ; différence de contraste min. 50%, émetteur de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation clair, PNP N/F / commutation foncé, IO-Link /Q - Pin2 : NPN N/F / commutation foncé, PNP N/O / commutation claire, raccordement : connecteur d'appareil M8 x 1, 4 pôles, température ambiante : -40 ... 60 °C (-40 °F) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 25... 120 mmPlage de réglage : 25... 120 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence du faisceau : > 5 mrad d63 < 1 mm dans la plage de 50 mm... 250 mm Durée d'impulsion : 1,6 μs Fréquence de répétition d'env. 28,5 kHz Énergie max. Pulsation : 10,4 NJRésolution optique : marque de déclenchement [noir, 6%] 1 mm de largeur sur fond blanc [blanc, 90%] ; différence de contraste min. 50%Diamètre du spot lumineux : < 1 mm à une distance de 60 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxApprentissage : apprentissage statique et dynamiqueCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 20 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : capteur SmartID appareil:0x110C01 (1117185)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - Pin4 : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | /Q - Pin2 : NPN N/F / à commutation foncée, PNP N/O / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 3300 HzTemps de réponse : 125 μsConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection Tension d'isolation de référence: 30 V Résistance aux chocs nominale : 800 V.Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 44,5 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 10 g
