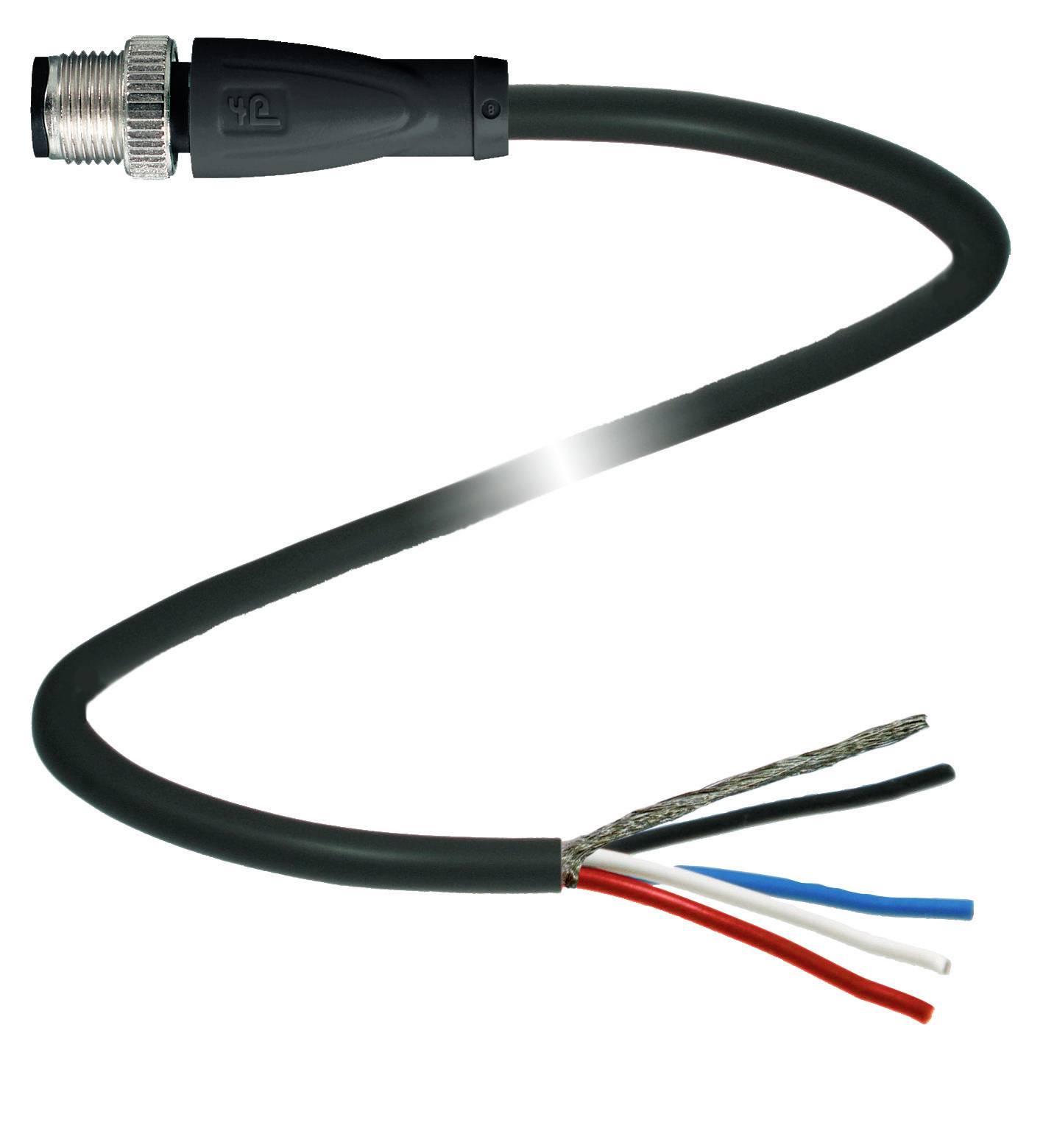

Pepperl+Fuchs 310003 Connecteur confectionné pour capteurs/actionneurs M12 x 1 3 m Nombre de pôles: 5 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Norme de connecteur
CANopen-/DeviceNet
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
5
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
34,99 €
3
3% = 1,13 €
33,86 €
5
5% = 1,59 €
33,40 €
10
5% = 1,89 €
33,10 €
25
6% = 2,23 €
32,76 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (34,99 € / unité(s))
34,99 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
LX-POEV 200KAD-ST-SG
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Norme de connecteur
CANopen-/DeviceNet
- Coté A
M12 mâle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
5
- Longueur de câble
3 m
- Materiau de la gaine
PUR
- Tension nominale
60 V/DC
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
6 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur mâle
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Codification
A
- Matériau du contact
Au
- Revêtement du contact
Au
- Section max.
0.34 mm²
IP67
IP68
IP69
- Spécificités
pour chaîne porte-câbles
- Température min.
-50 °C
- Température max.
105 °C
- Type de fermeture
à vis
- Référence fabricant
310003
- Contenu
1 pc(s)
- Diamètre de câble
6 mm
- Ø câble max.
6 mm
- Gamme de Ø de câble
6 mm (max)
- Fonction de charge sans fil
non
- Diam. câble
0,34 mm²
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2630280 Pepperl+Fuchs 310003 Connecteur confectionné pour capteurs/actionneurs M12 x 1 3 m Nombre de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630280 Pepperl+Fuchs 310003 Connecteur confectionné pour capteurs/actionneurs M12 x 1 3 m Nombre de pôles: 5 1 pc(s)
Description
Câble de bus DeviceNet/CANopen pour câble M12 droit ; codage A 5 broches, câble PUR 4 fils, noir, paire, blindé, homologué UL, adapté pour chaîne de remorquage, extérieur ; Longueur : 3 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleNuméro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : UL 1581, IEC 60332-1-2Sans halogène : IEC 60754-1Résistance chimique : DIN en 60811-2-1RÉSISTANCE AUX MICROBES : DIN EN 50525-2-21 / DIN VDE 0282-10Résistance à l'hydrolyse : DIN en 50525-2-21Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 21924/11558 105°C 300 V AWM I A/B 105°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixe : -50... 105 °C (-58... 221 °F) Câble, mobile: -30... 105 °C (-22 °C) 221 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur la broche 1 et le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacement | > 5 x diamètre du câble en cas de flexion unique Siège de port de gaine : max. 80 N / 500 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 2 : rouge | Ader 3 : noir | Ader 4 : blanc | Ader 5 : bleu Structure des fils : 19 x 0,15 mm Ø | appairés vers le quadrilateur Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 3 m Symbole de câble : Li 9Y C11Y 2 x 2 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 3000000 Vitesse de déplacement : max. 2,5 m/s. Course : 0,51 m Accélération :max. 12 m/s 2 matériaux Liberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance à l'eau salée : oui Résistance à l'huile : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
