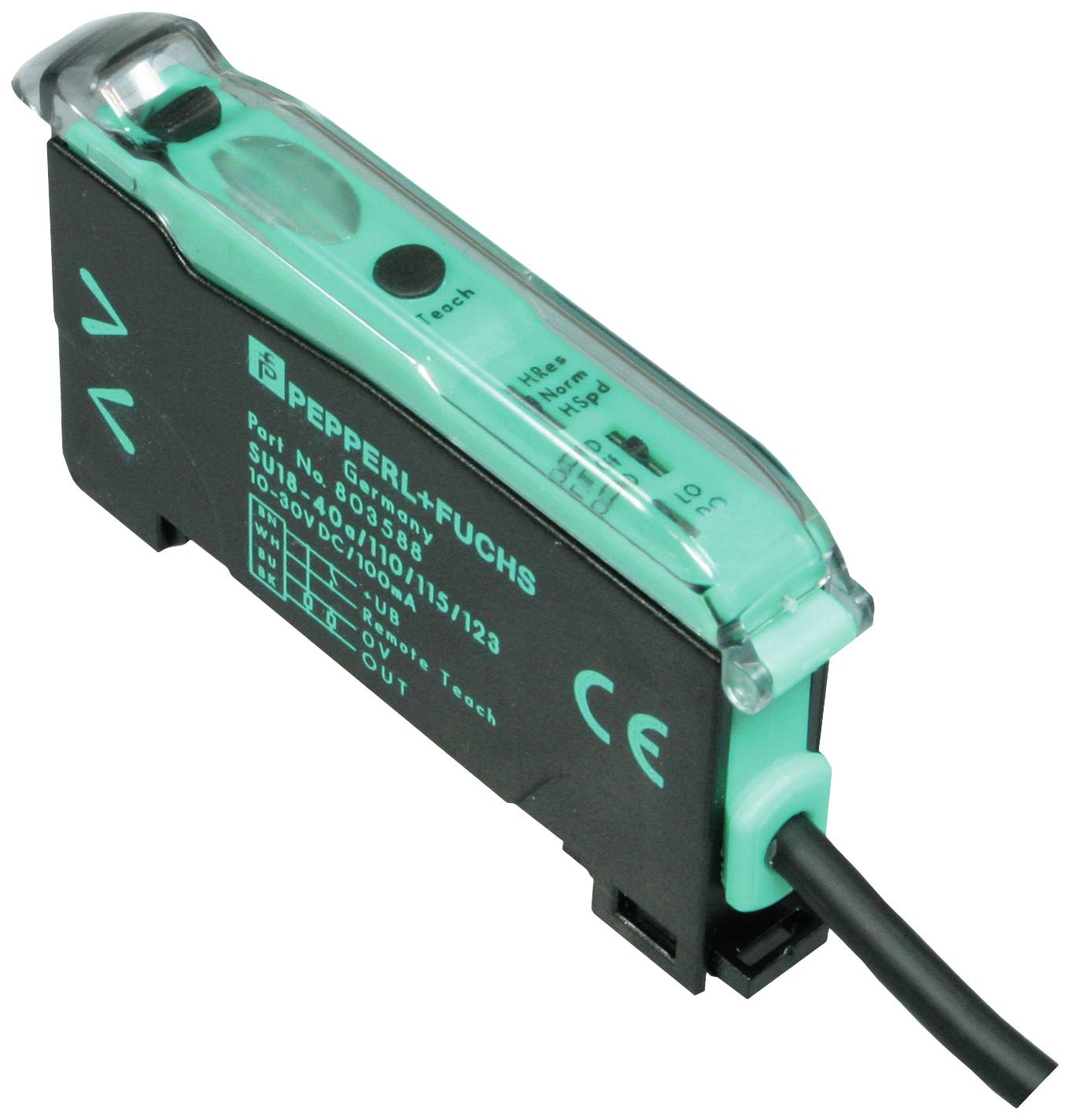

Pepperl+Fuchs 803586 SU18-40a/110/115/126a Capteur à fibre optique 1 pc(s) (L x l x H) 62.3 x 9 x 34.5 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur à fibre optique
Tension de fonctionnement min.
10 V/DC
Tension de fonctionnement max.
30 V/DC
Type
SU18-40a/110/115/126a
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
187,49 €
3
2% = 4,57 €
182,92 €
5
3% = 6,39 €
181,10 €
10
4% = 7,61 €
179,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (187,49 € / unité(s))
187,49 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Capteur à fibre optique
- Type
SU18-40a/110/115/126a
- Contenu
1 pc(s)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Tension de contact (max.)
30 V/DC
- Courant de commutation (max.)
100 mA
- Connexion
fil, extrémités libres
IP50
- Longueur
62.3 mm
- Largeur
9 mm
- Hauteur
34.5 mm
- Dim.
(L x l x H) 62.3 x 9 x 34.5 mm
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Capteur à fibre optique 1 pc(s) (L x l x H) 62.3 x 9 x 34.5 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Capteur à fibre optique 1 pc(s) (L x l x H) 62.3 x 9 x 34.5 mm
Description
Portée : jusqu'à 150 mm (KLR-C02-2,2-2,0-K146), émetteur de lumière : LED, type de lumière : rouge, lumière alternative, 660 nm, Sortie de signal : 1 sortie de contre-action NPN/PNP, protégé contre les courts-circuits, type de circuit : commutation clair/foncé, commutable, raccordement : câble de 2 m, 4 x 0,14 mm2, PVC, tension de fonctionnement : 10... 30 V DC, température ambiante: -10 ... 55 °C (14 °C) 131 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : jusqu'à 150 mm (KLR-C02-2,2-2,0-K146)Portée : jusqu'à 450 mm (KLE-C01-2,2-2,0-K116)EMETTEUR de lumière : LEDType de lumière : rouge, lumière alternative, 660 nmLimite d'éclairage extérieur : 10000 luxCaractéristiques sécurité fonctionnelleMTTFd: 690 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte, Power on, affichage de sous-tension : LED verte pulsalante (env. 0,8 Hz), court-circuit : LED verte clignotante (env. 4 Hz)Affichage de l'état de fonctionnement : LED jaune : état de commutation statique lumineux, clignote en cas de dépassement de la réserve de fonctionnementEléments de commande : touche Teach-in | interrupteur à coulisse 2 positions : commutation clair/foncé | interrupteur à coulisse 3 positions : fonctions de temporisation - minuterie désactivée, retard de serrage 40 ms, retard de chute 40 ms | interrupteur à coulisse 3 positions : mode de fonctionnement - normal, vitesse de commutation élevée, haute résolutionDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : 10 %Courant à vide : ≤ 30 maSortieSortie de pré-chute : 1 sortie de contre-action NPN/PNP, protégé contre les courts-circuitsType de circuit : commutation claire/sombre, commutableSortie de signal : 1 sortie de contre-courant NPN/PNP, protégé contre les courts-circuitsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCas de tension : ≤ 2 V DC à 100 ma ; ≤ 0,7 V à 10 maFréquence de commutation : mode standard : 3 kHz, mode haute vitesse : 6 kHz, haute résolution : 500 HzTemps de réponse : mode standard : 160 μs, mode haute vitesse : 80 μs, haute résolution : 1 ms.Précision de répétition : ≤ 0,5 % sur la distance de palpage régléeConformité aux normes et aux directivesConformité aux normes Norme du produit : en 60947-5-2:2007 | IEC 60947-5-2:2007Homologations et certificatsHomologué UL : cULus listed, classe 2 Power source, type 1 enclosHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -10 ... 55 °C (14 °C) 131 °F)Température de stockage: -20 ... 70 °C (-4... 158 °F)Caractéristiques mécaniquesLargeur boîtier : 9 mmHauteur du boîtier : 34,5 mmProfondeur du boîtier : 62,3 mmIndice de protection : IP50Raccordement : câble de 2 m, 4 x 0,14 mm2, PVCMatière Boîtier : PCPoids 45 g
