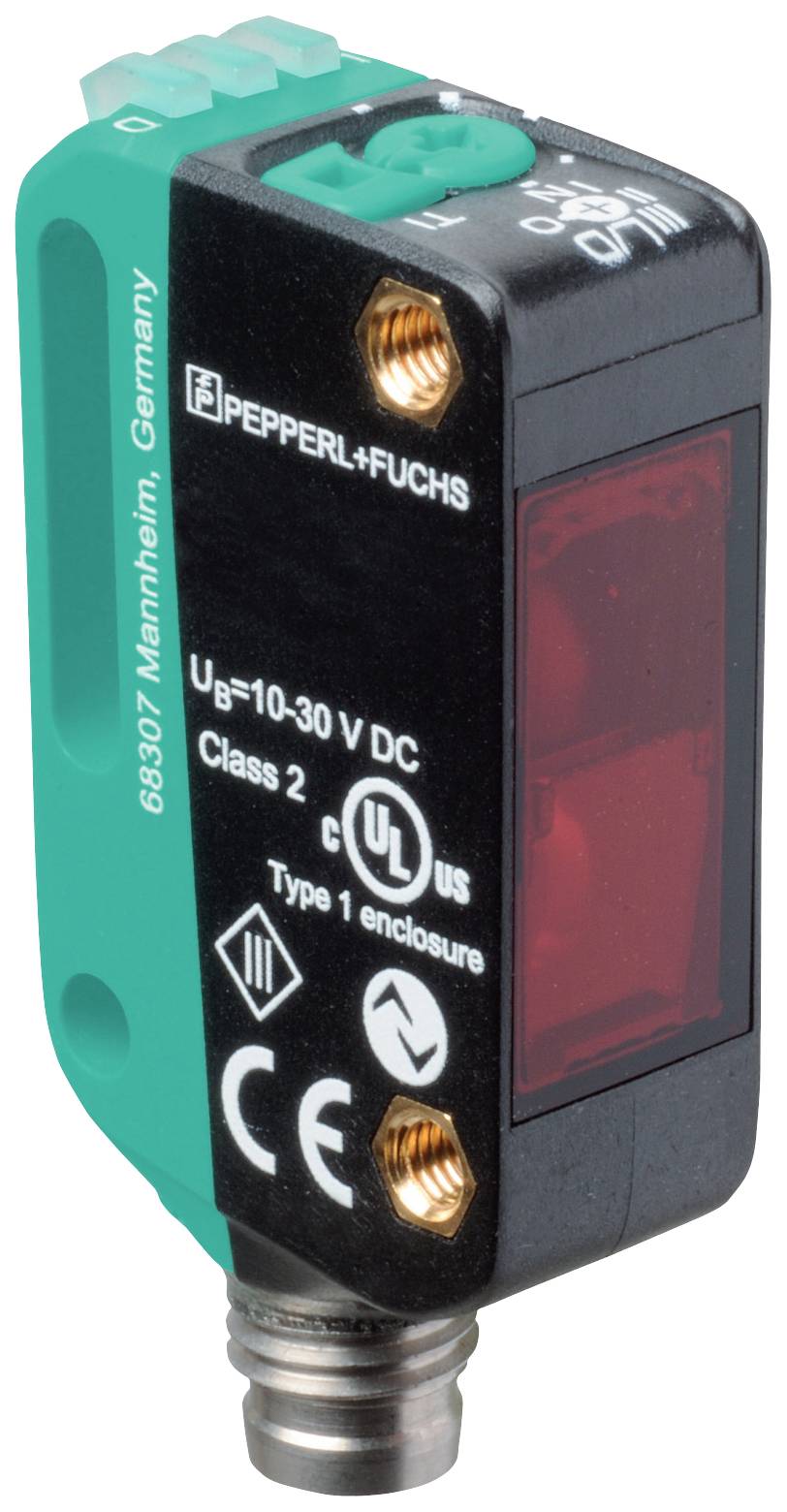

Photo non contractuelle

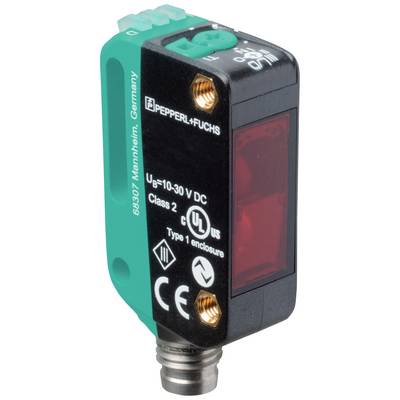

Photo non contractuelle
Pepperl+Fuchs Barrière lumineuse à réflexion OBG5000-R100-E5F-IO-V31 267075-100485 supression de l'arrière plan 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
supression de l'arrière plan
Tension de fonctionnement max.
30 V/DC
Branchement
câble avec connecteur M8 4 pins
Type
OBG5000-R100-E5F-IO-V31
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
162,49 €
3
2% = 3,96 €
158,53 €
5
3% = 5,54 €
156,95 €
10
4% = 6,60 €
155,89 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (162,49 € / unité(s))
162,49 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière lumineuse à réflexion
- Type
OBG5000-R100-E5F-IO-V31
- Fonctions
supression de l'arrière plan
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
1 ms
- Type de contact
1 PNP
- Sorties
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
500 Hz
- Branchement
câble avec connecteur M8 4 pins
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
6 m
- Spécificités
avec occultation d'arrière-plan
- Température min.
-20 °C
- Température max.
60 °C
- Largeur
11 mm
- Hauteur
44.5 mm
- Profondeur
21.5 mm
- Dim.
(l x H x P) 11 x 44.5 x 21.5 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2627728 Pepperl+Fuchs Barrière lumineuse à réflexion OBG5000-R100-E5F-IO-V31 267075-100485 supression de l'arrière plan 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627728 Pepperl+Fuchs Barrière lumineuse à réflexion OBG5000-R100-E5F-IO-V31 267075-100485 supression de l'arrière plan 1 pc(s)
Description
Portée : 0... 3,5 m en mode d'apprentissage ; 0... 5 m en position de commutation « N », émetteur lumineux : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 PNP, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, type d'interface : IO-Link ( via C/Q = broche 4 ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : PNP NO / commutation foncé, sortie d'alarme IO-Link - Pin2 : PNP NF, raccordement : connecteur d'appareil M8 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -20 ... 60 °C (-4... 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 3,5 m en mode d'apprentissage ; 0... 5 m en position « N »Distance du réflecteur: 0... 3,5 m en mode d'apprentissage ; 0... 5 m en position « N »Portée : 6 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDiamètre du spot lumineux : env. 170 mm à une distance de 3,5 M.Angle d'ouverture: environ 5 °Limite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementNiveaux de détection du contraste : 10 % - bouteilles PET propres et remplies d'eau | 18 % - bouteilles en verre transparent | 40 % - verre coloré ou matériaux non transparents | réglable par interrupteur rotatifDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1ID appareil:0x110A08 (1116680)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieSortie de pré-chute : 1 sortie de réserve de fonction PNP (alarme), protégé contre les courts-circuits, anti-inversion de polarité, collecteur ouvertType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : PNP NO / commutation foncé, IO-Link | sortie d'alarme - Pin2 : PNP NFSortie de signal : 1 PNP, protégé contre les courts-circuits, protégé contre l'inversion de polaritéTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -20 ...+50° C 60 °C (-4... 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 44,5 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 10 g
