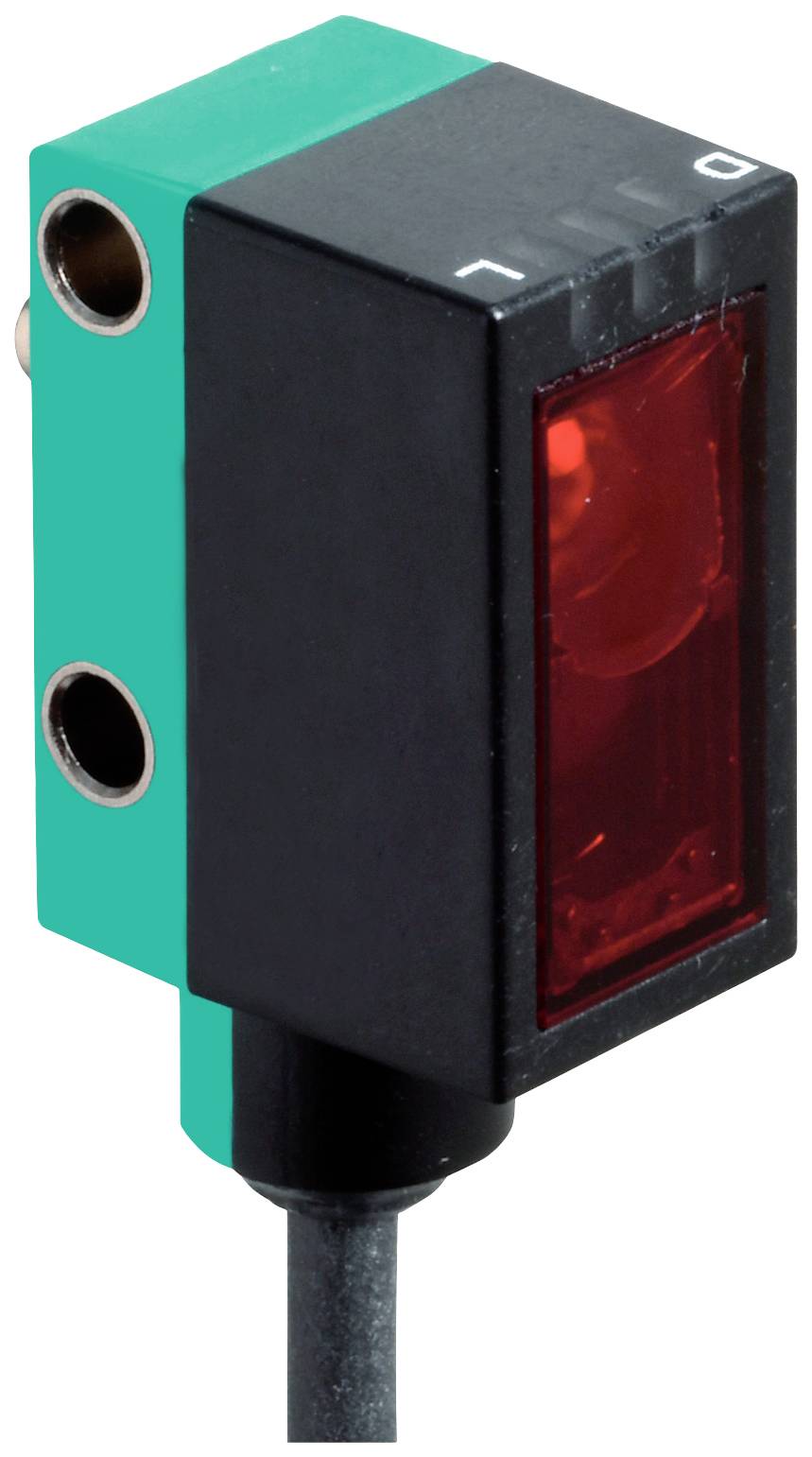

Pepperl+Fuchs Barrière lumineuse à réflexion OBG5000-R101-2P1-IO 267075-100519 Inverseur (Light-ON / Dark-ON) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
Inverseur (Light-ON / Dark-ON)
Tension de fonctionnement max.
30 V/DC
Branchement
câble
Type
OBG5000-R101-2P1-IO
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
166,66 €
3
2% = 4,07 €
162,59 €
5
3% = 5,68 €
160,98 €
10
4% = 6,77 €
159,89 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (166,66 € / unité(s))
166,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière lumineuse à réflexion
- Type
OBG5000-R101-2P1-IO
- Fonctions
Inverseur (Light-ON / Dark-ON)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
1 ms
- Type de contact
1 PNP
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
500 Hz
- Branchement
câble
- Longueur de câble
2 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
6 m
- Spécificités
afficheur LED
- Température min.
-20 °C
- Température max.
60 °C
- Largeur
13.9 mm
- Hauteur
31.9 mm
- Profondeur
18.3 mm
- Dim.
(l x H x P) 13.9 x 31.9 x 18.3 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2628772 Pepperl+Fuchs Barrière lumineuse à réflexion OBG5000-R101-2P1-IO 267075-100519 Inverseur (Light-ON / Dark-ON) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628772 Pepperl+Fuchs Barrière lumineuse à réflexion OBG5000-R101-2P1-IO 267075-100519 Inverseur (Light-ON / Dark-ON) 1 pc(s)
Description
Portée : 0... 5 m, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : l'état de sortie est : C/Q - BK : NPN NC / commutation clair, PNP / NO / commutation foncé, IO-Link /Q - WH : NPN N/O / commutation foncé, PNP N/F / commutation clair, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -20 ... 60 °C (-4... 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 5 mDistance du réflecteur: 0... 5 mPortée : 6 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDiamètre du spot lumineux : env. 170 mm à une distance de 3,5 M.Angle d'ouverture: environ 5 °Limite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Taux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiID appareil:0x110A09 (1116681)Type de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - BK : NPN N/F / à commutation claire, PNP N/O / à commutation foncée, IO-Link | /Q - WH : NPN N/O / à commutation foncée, PNP N/F / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -20 ...+50° C 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 31,9 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 36 gLongueur de câble : 2 m
