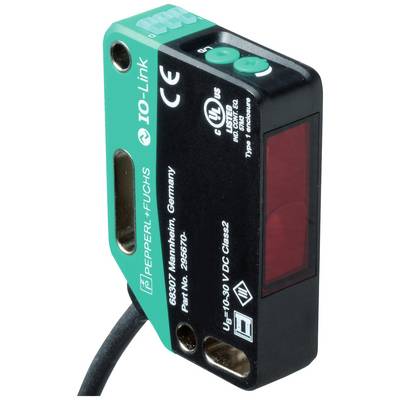

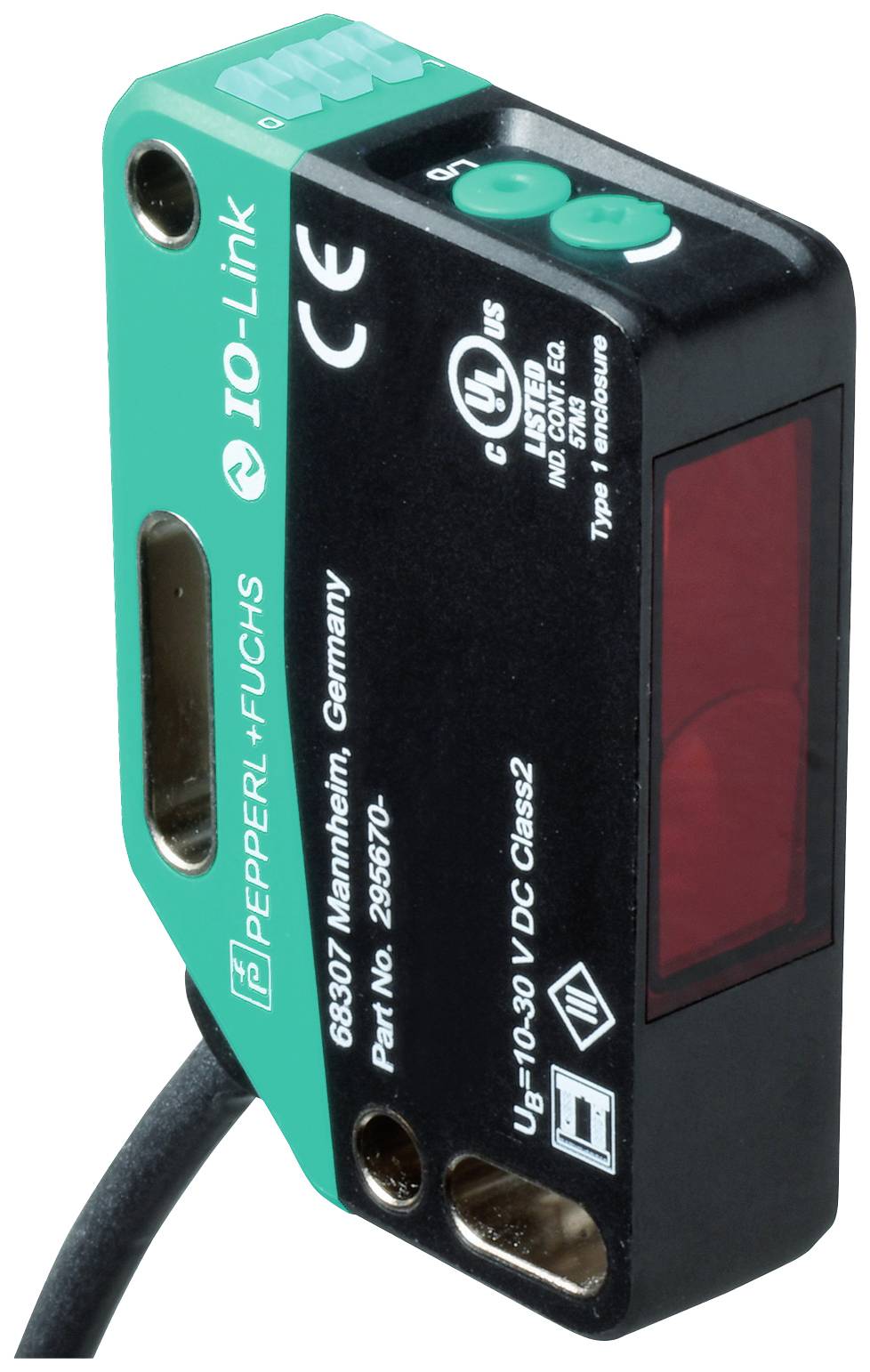

Pepperl+Fuchs Barrière lumineuse à réflexion OBR15M-R201-2EP-IO-0,3M-V1 295670-100066 Inverseur (Light-ON / Dark-ON) 1 p
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
Inverseur (Light-ON / Dark-ON)
Tension de fonctionnement max.
30 V/DC
Branchement
M12, 4 pôles
Type
OBR15M-R201-2EP-IO-0,3M-V1
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
154,16 €
3
2% = 3,76 €
150,40 €
5
3% = 5,26 €
148,90 €
10
4% = 6,26 €
147,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (154,16 € / unité(s))
154,16 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière lumineuse à réflexion
- Type
OBR15M-R201-2EP-IO-0,3M-V1
- Fonctions
Inverseur (Light-ON / Dark-ON)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
0.5 ms
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
1000 Hz
- Branchement
M12, 4 pôles
- Longueur de câble
0.3 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
18.5 m
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
15 mm
- Hauteur
61.7 mm
- Profondeur
41.7 mm
- Dim.
(l x H x P) 15 x 61.7 x 41.7 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2628687 Pepperl+Fuchs Barrière lumineuse à réflexion OBR15M-R201-2EP-IO-0,3M-V1 295670-100066 Inverseur (Light-ON / Dark-ON) 1 p
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628687 Pepperl+Fuchs Barrière lumineuse à réflexion OBR15M-R201-2EP-IO-0,3M-V1 295670-100066 Inverseur (Light-ON / Dark-ON) 1 p
Description
Portée : 0... 15 m, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link /Q - Pin2 : NPN N/F / commutation claire, PNP N/O / commutation foncé, raccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 15 mDistance du réflecteur: 0,02... 15 mPortée : 18,5 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreFiltre de polarisation : ouiDiamètre du spot lumineux : env. 520 mm à une distance de 15 M.Angle de couverture de 2 °Limite d'éclairage extérieur : en 60947-5-2 : 60000 luxCaractéristiques sécurité fonctionnelleMTTFd: 724 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : interrupteur lumineux/noirCommandes : réglage de la sensibilitéDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 18 ma à une tension de fonctionnement de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 2.4ID appareil:0x111211 (1118737)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link | /Q - Pin2 : NPN N/F / commutation claire, PNP N/O / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KRaccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 55 gLongueur de câble : 0,3 m
