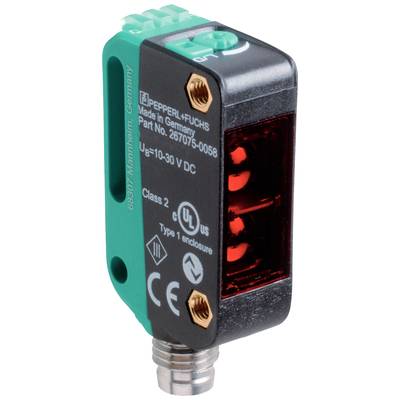

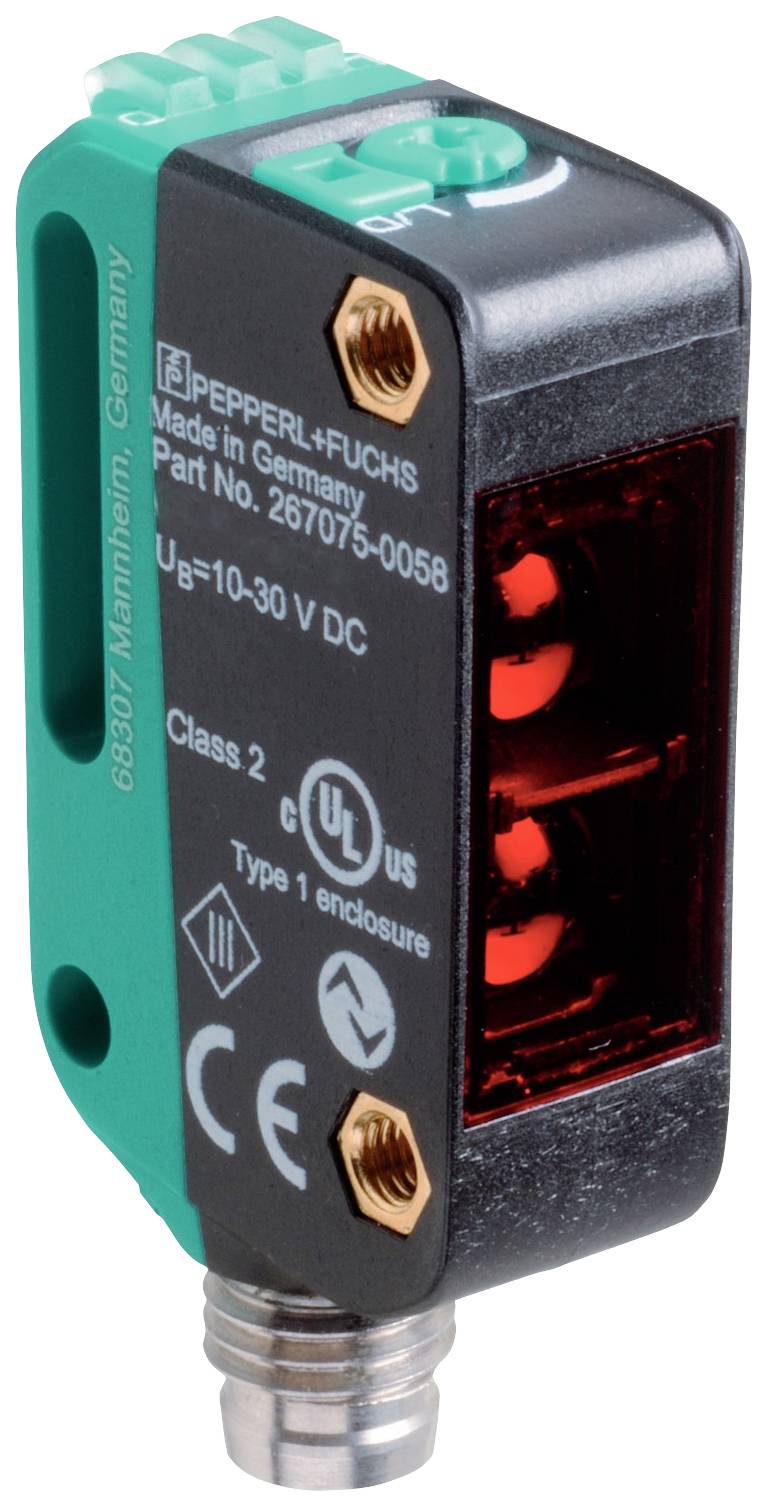

Pepperl+Fuchs Barrière lumineuse à réflexion OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Inverseur (Light-ON / Dark-ON)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
Inverseur (Light-ON / Dark-ON)
Tension de fonctionnement max.
30 V/DC
Branchement
câble avec connecteur M8 4 pins
Type
OBR7000-R100-2EP1-IO-V31-1R-IR
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
108,33 €
3
3% = 3,00 €
105,33 €
5
4% = 4,20 €
104,13 €
10
5% = 5,01 €
103,32 €
25
5% = 5,90 €
102,43 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (108,33 € / unité(s))
108,33 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière lumineuse à réflexion
- Type
OBR7000-R100-2EP1-IO-V31-1R-IR
- Fonctions
Inverseur (Light-ON / Dark-ON)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
0.5 ms
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
1000 Hz
- Branchement
câble avec connecteur M8 4 pins
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led infrarouge
- Longueur d’onde
850 nm
8.5 m
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
11 mm
- Hauteur
44.5 mm
- Profondeur
21.5 mm
- Dim.
(l x H x P) 11 x 44.5 x 21.5 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2629051 Pepperl+Fuchs Barrière lumineuse à réflexion OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Inverseur (Light-ON / Dark-ON)
Description
Portée : 0... 7 m, émetteur de lumière : LED, type de lumière : infrarouge, lumière alternative 850 nm, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : NPN N/F / à commutation claire, PNP N/O / à commutation foncée, IO-Link /Q - WH : NPN N/O / à commutation foncée, PNP N/F / à commutation claire, raccordement : connecteur d'appareil M8 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 7 mDistance du réflecteur: 0,03... 7 mPortée : 8,5 mObjet de référence : réflecteur H85-2EMETTEUR de lumière : LEDType de lumière : infrarouge, lumière alternative 850 nmIdentification du groupe de risques LED : groupe libreFiltre de polarisation : nonDiamètre du spot lumineux : env. 100 mm à une distance de 1 M.Angle d'ouverture : 5,4 °Limite d'éclairage extérieur : en 60947-5-2Caractéristiques sécurité fonctionnelleMTTFd: 724 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : interrupteur lumineux/noirCommandes : réglage de la sensibilitéAffichage du paramétrage : communication IO-Link : LED verte brièvement désactivée (1 Hz)Données électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1ID appareil:0x110214 (1114644)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN NF / à commutation claire, PNP NO / à commutation foncée, IO-Link | /Q - WH : NPN NO / à commutation foncée, PNP NF / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 44,5 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 10 g
