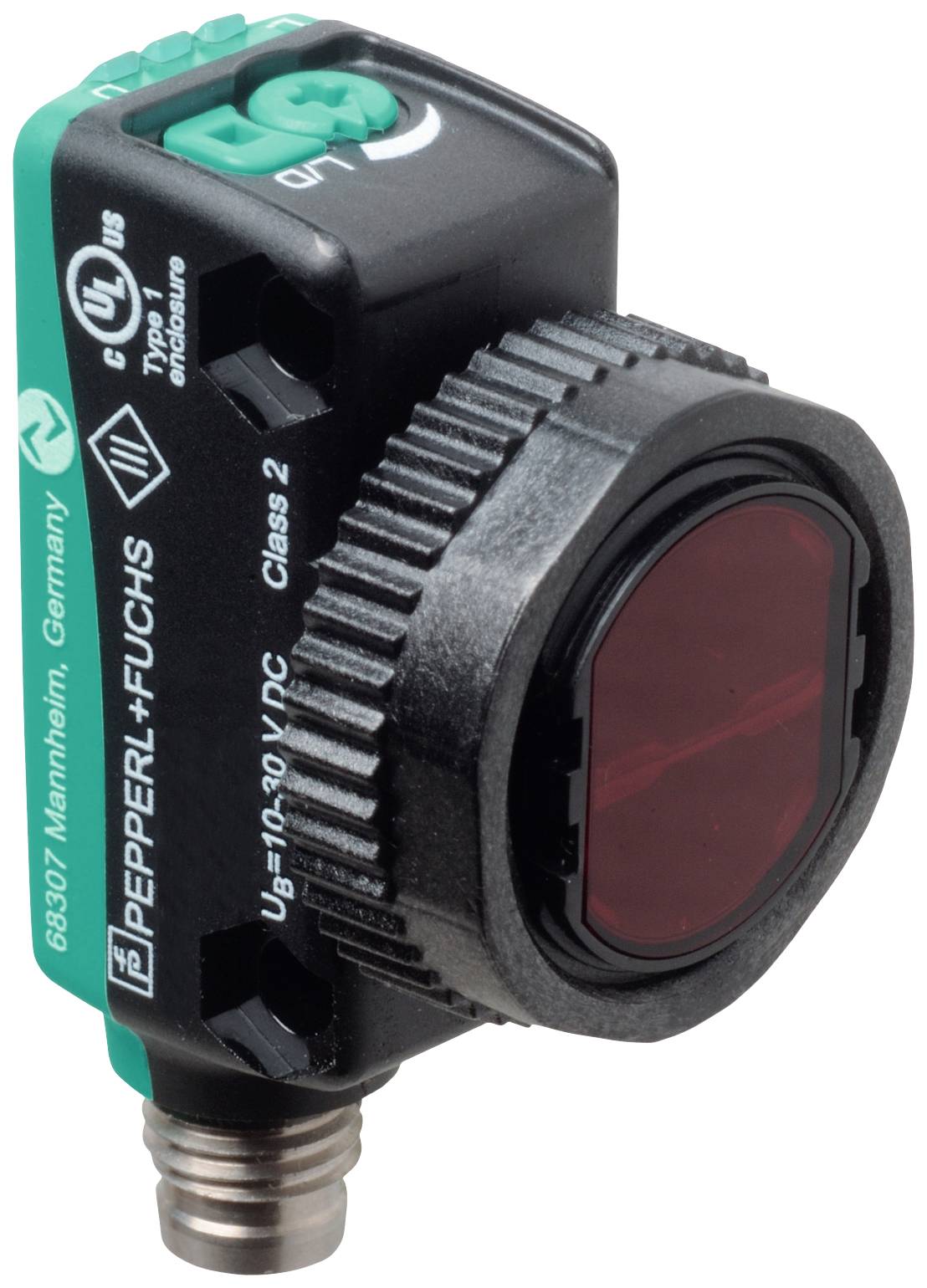

Pepperl+Fuchs Barrière photoélectrique à réflexion OBT250-R103-EP-IO-V3-L 267075-100325 commutation en réception 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
commutation en réception
Tension de fonctionnement max.
30 V/DC
Branchement
M8
Type
OBT250-R103-EP-IO-V3-L
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
204,16 €
3
2% = 4,98 €
199,18 €
5
3% = 6,96 €
197,20 €
10
4% = 8,29 €
195,87 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (204,16 € / unité(s))
204,16 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OBT250-R103-EP-IO-V3-L
- Fonctions
commutation en réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
300 µs
- Sorties
NPN, fermé
PNP, ouverture
- Fréquence de commutation
1650 Hz
- Branchement
M8
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Diode laser
- Classe de laser
1
- Longueur d’onde
680 nm
250 mm
- Spécificités
afficheur LED
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
15 mm
- Hauteur
43.9 mm
- Profondeur
26.7 mm
- Dim.
(l x H x P) 15 x 43.9 x 26.7 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2628952 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT250-R103-EP-IO-V3-L 267075-100325 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628952 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT250-R103-EP-IO-V3-L 267075-100325 commutation en réception 1 pc(s)
Description
Plage de mesure : 7... 250 mm, émetteur lumineux : diode laser, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation clair, PNP N/F / commutation foncé, IO-Link, connexion : connecteur d'appareil M8 x 1, 3 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 7... 250 mmPlage de mesure min. : 7... 25 mmPlage de mesure max. : 7... 250 mmPlage de réglage : 25... 250 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence du faisceau : > 5 mrad d63 < 1 mm dans la plage 150 mm... 250 mm Durée d'impulsion : 3 μs Fréquence de répétition d'env. 13 kHz Énergie max. Pulsation : 10,4 NJDifférence noir/blanc (6%/90%) : < 5% à 120 mmDiamètre du spot lumineux : env. 1 mm à une distance de 200 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 20 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Profil de l'appareil : capteur SmartTaux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiID appareil:0x110605 (1115653)Type de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - Pin4 : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | Sortie de signal : 1 sortie de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1650 HzTemps de réponse : 300 μsConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 43,9 mmProfondeur du boîtier : 26,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 3 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 12 g
