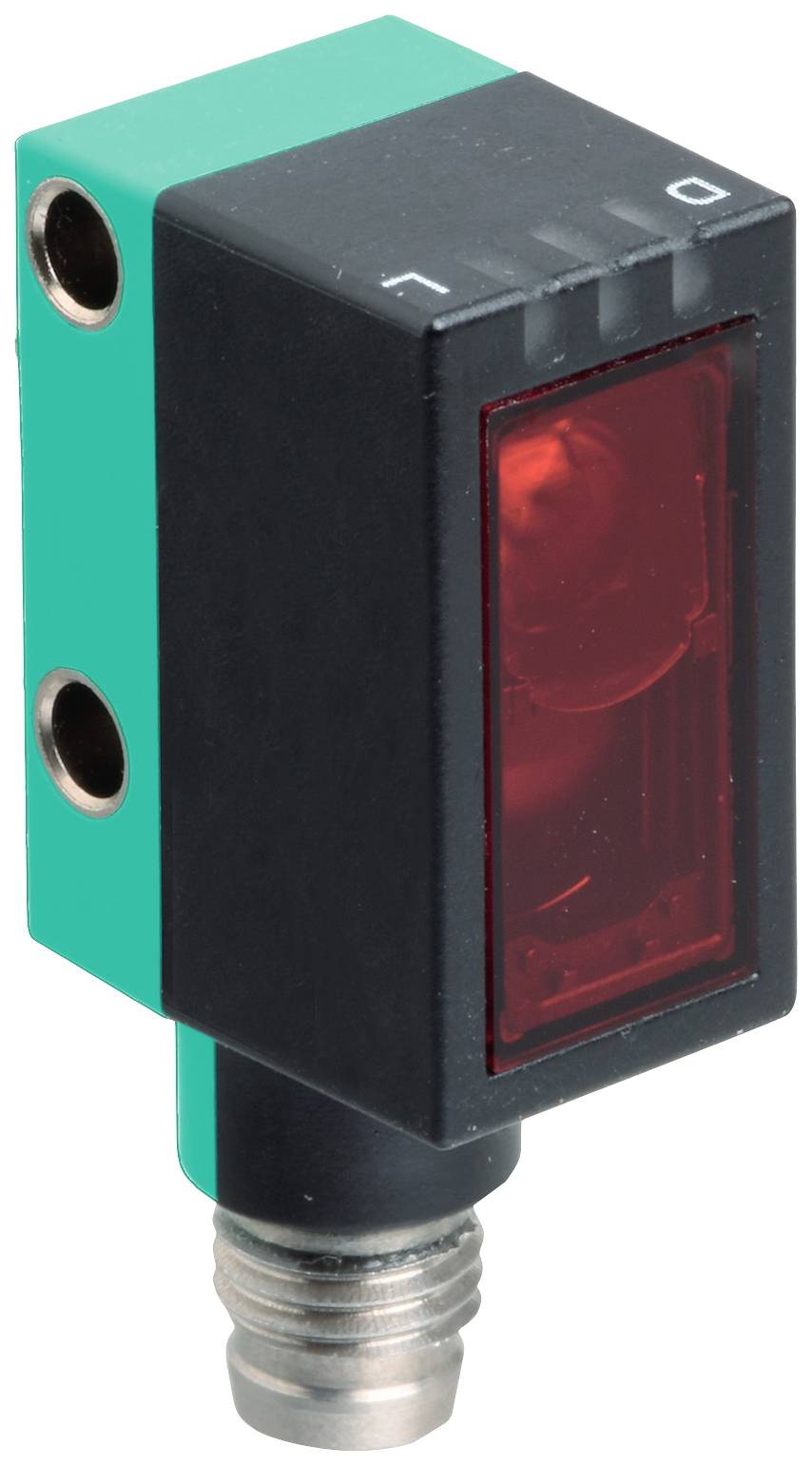

Pepperl+Fuchs Barrière photoélectrique à réflexion OBT40-R101-2P1-IO-V31-IR 267075-100515 supression de l'arrière plan 1
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
supression de l'arrière plan
Tension de fonctionnement max.
30 V/DC
Branchement
câble avec connecteur M8 4 pins
Type
OBT40-R101-2P1-IO-V31-IR
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
174,99 €
3
2% = 4,26 €
170,73 €
5
3% = 5,96 €
169,03 €
10
4% = 7,11 €
167,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (174,99 € / unité(s))
174,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OBT40-R101-2P1-IO-V31-IR
- Fonctions
supression de l'arrière plan
- Tension de fonctionnement
30 V/DC
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
1 ms
- Type de contact
1 PNP
- Sorties
NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture
- Fréquence de commutation
500 Hz
- Branchement
câble avec connecteur M8 4 pins
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led infrarouge
- Longueur d’onde
850 nm
50 mm
- Température min.
-40 °C
- Température max.
60 °C
- Largeur
13.9 mm
- Hauteur
31.9 mm
- Profondeur
18.3 mm
- Dim.
(l x H x P) 13.9 x 31.9 x 18.3 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2628770 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT40-R101-2P1-IO-V31-IR 267075-100515 supression de l'arrière plan 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628770 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT40-R101-2P1-IO-V31-IR 267075-100515 supression de l'arrière plan 1
Description
Plage de mesure : 10... 40 mm, émetteur de lumière : LED, type de lumière : infrarouge, lumière alternative 850 nm, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, protégé contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : C/Q - Pin4 : NPN NF / commutation foncé, PNP NO / commutation clair, IO-Link /Q - Pin2 : NPN NO / commutation claire, PNP NF / commutation foncé, raccordement : connecteur M8 x 1, 4 pôles, tension de fonctionnement : 10 pôles, tension de fonctionnement : 10 pôles 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 10... 40 mmPlage de mesure max. : 10... 50 mmMasquage d'arrière-plan : à partir de 50 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière : infrarouge, lumière alternative 850 nmIdentification du groupe de risques LED : groupe libreDifférence noir/blanc (6%/90%) : env. 1 mmDiamètre du spot lumineux : env. 3 mm à 40 mmAngle d'ouverture : env. 5°Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Profil de l'appareil : capteur SmartTaux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiID appareil : 0x11050A (1115402)Type de port maître compatible : ASortieType de circuit : | C/Q - Pin4 : NPN NF / commutation foncé, PNP NO / commutation clair, IO-Link | /Q - Pin2 : NPN N/O / commutation clair, PNP N/F / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 31,9 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 10 gLongueur du câble:
