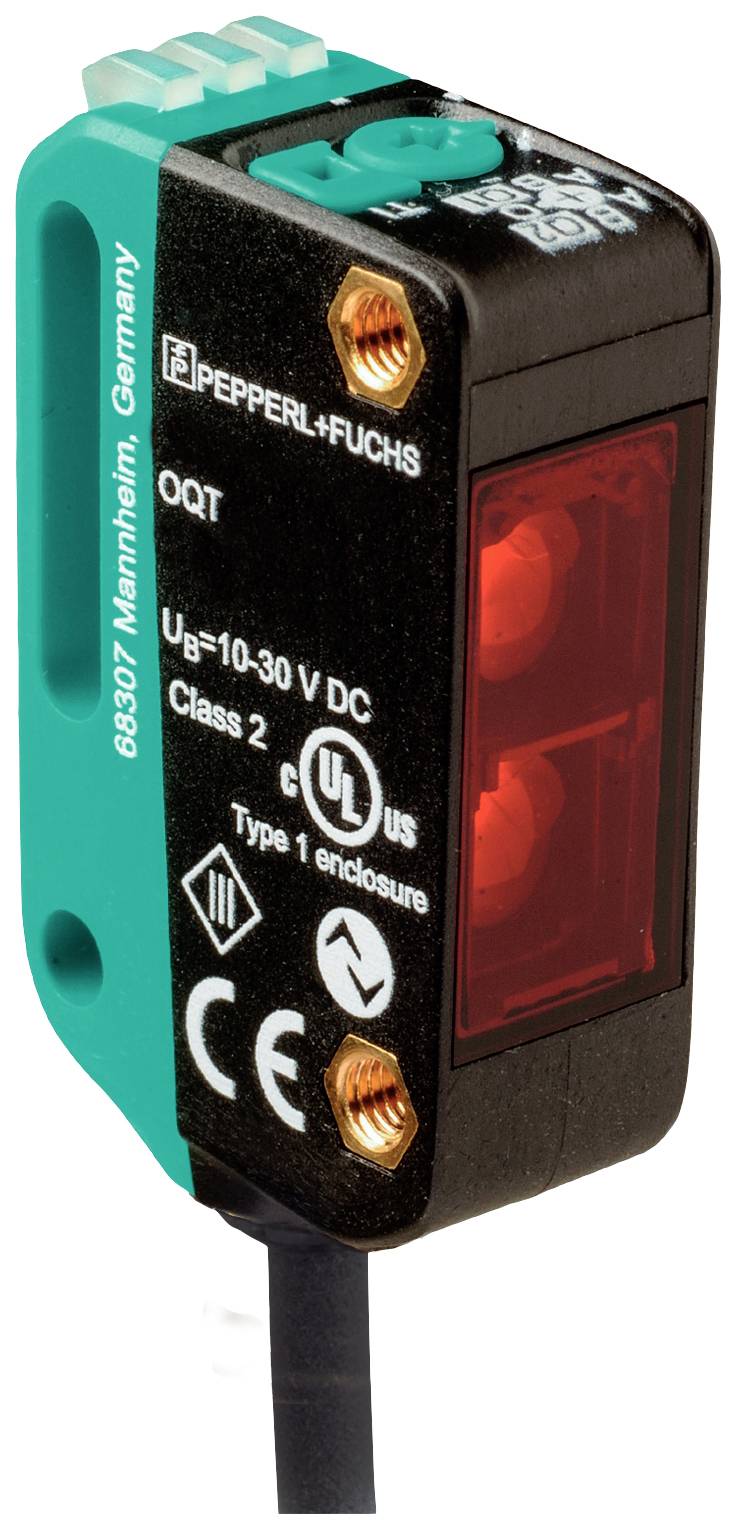

Pepperl+Fuchs Barrière photoélectrique à réflexion OQT150-R100-EP-IO-0,3M-V3 267075-100154 push-pull avec inversion teac
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière photoélectrique à réflexion
Fonctions
teach-In
Tension de fonctionnement max.
30 V/DC
Branchement
M8
Type
OQT150-R100-EP-IO-0,3M-V3
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
179,16 €
3
2% = 4,38 €
174,78 €
5
3% = 6,11 €
173,05 €
10
4% = 7,28 €
171,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (179,16 € / unité(s))
179,16 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière photoélectrique à réflexion
- Type
OQT150-R100-EP-IO-0,3M-V3
- Modèle
push-pull avec inversion
- Fonctions
teach-In
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
2.3 ms
- Type de contact
1 PNP
- Sorties
NPN, fermé
PNP, ouverture
- Fréquence de commutation
217 Hz
- Branchement
M8
- Longueur de câble
0.3 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
150 mm
- Spécificités
avec occultation d'arrière-plan
- Température min.
-40 °C
- Température max.
60 °C
- Longueur
0.3 m
- Largeur
11 mm
- Hauteur
37.1 mm
- Profondeur
21.5 mm
- Dim.
(L x l x H) 0.3 m x 11 mm x 37.1 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2628940 Pepperl+Fuchs Barrière photoélectrique à réflexion OQT150-R100-EP-IO-0,3M-V3 267075-100154 push-pull avec inversion teac
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2628940 Pepperl+Fuchs Barrière photoélectrique à réflexion OQT150-R100-EP-IO-0,3M-V3 267075-100154 push-pull avec inversion teac
Description
Plage de mesure : 5... 150 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie de contre-action, Protégé contre les courts-circuits, protégé contre les pôles, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : l'état de livraison est : C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link, raccordement : câble fixe 300 mm avec connecteur M8 x 1, 3 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 5... 150 mmPlage de mesure min. : 5... 20 mmPlage de mesure max. : 5... 150 mmPlage de réglage : 20... 150 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir et blanc (6%/90%) : < 5% à 150 mmDiamètre du spot lumineux : env. 10 mm à une distance de 150 mmAngle d'ouverture: environ 4 °Limite d'éclairage extérieur : en 60947-5-2 : 30000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : capteur SmartID appareil:0x110801 (1116161)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 2 bits | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link | Sortie de signal : 1 sortie de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 217 HzTemps de réponse : 2,3 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 37,1 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe 300 mm avec connecteur M8 x 1, 3 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 17 gLongueur de câble : 0,3 m
