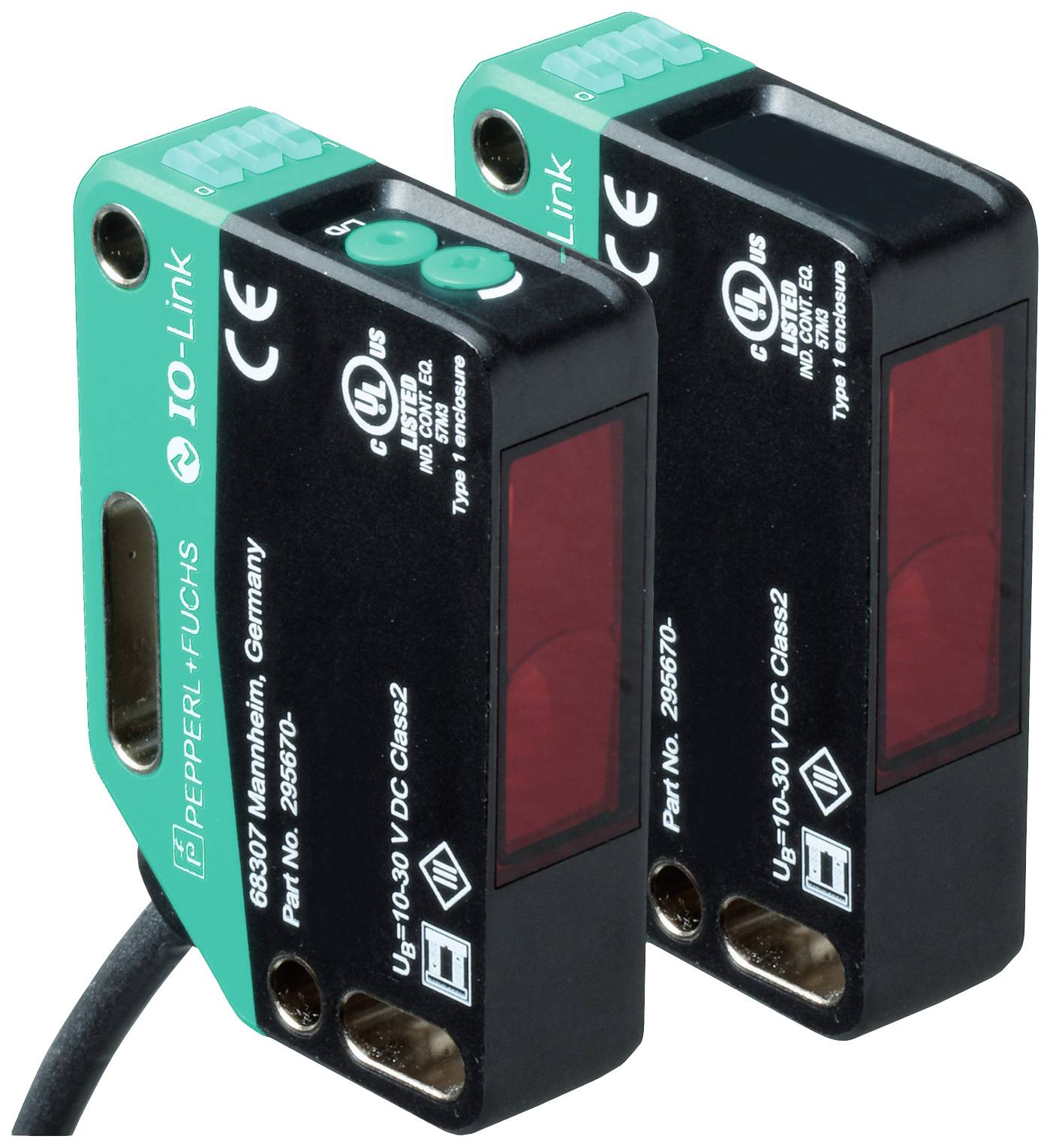

Fiche technique 2629390 Pepperl+Fuchs Barrière photoélectrique laser à sens unique OBE40M-R201-S2EP-IO-L 301132 Inverseur (Light-ON / Dark-ON) 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629390 Pepperl+Fuchs Barrière photoélectrique laser à sens unique OBE40M-R201-S2EP-IO-L 301132 Inverseur (Light-ON / Dark-ON) 1
Description
Portée : 0... 40 m, émetteur de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncé, raccordement : 2 m câble fixe, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Modèle
AccessoiresEMETTEUR : OBE40M-R201-S-IO-LRÉCEPTEUR : OBE40M-R201-2EP-IO-LDonnées généralesPortée : 0... 40 mPortée limite : 50 mEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence du faisceau : > 5 mrad ; d63 < 2 mm dans la plage 250 mm... 750 mm Durée d'impulsion : 1,6 μs Taux de répétition : 17,6 kHz max Énergie max. Impulsion : 9,6 NJAide à l'alignement : LED rouge (dans l'optique du récepteur) | s'allume en continu en cas d'interruption du faisceau, | clignote lorsque le point de commutation est atteint, | désactivé lorsque la réserve de fonction est atteinteDiamètre du spot lumineux : env. 80 mm à une distance de 40 M.Angle d'ouverture: environ 0,12 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 440 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 60 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : récepteur : commutateur lumineux/noirCommandes : récepteur : réglage de la sensibilitéDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : émetteur : ≤ 13 ma | récepteur : ≤ 15 ma à une tension de fonctionnement de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Profil de l'appareil : identification et diagnostic | capteur Smart : | récepteur : type 2.4 | émetteur : -Taux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de process : émetteur : | entrée des données de process : 0 bit | sortie des données de process : 1 bit | récepteur : | entrée des données de process : 2 bits | sortie des données de process : 2 bitsPrise en charge du mode SIO : ouiID appareil : émetteur : 0x111412 (1119250) | récepteur : 0x111312 (1118994)Type de port maître compatible : AEntréeEntrée de test : coupure de l'émetteur àla sortie +U B. Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link | /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1250 HzTemps de réponse : 0,4 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe de 2 M.Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAMasse : émetteur : env. 83 g récepteur : env. 83 gLongueur de câble : 2 m
Description
Portée : 0... 40 m, émetteur de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = BK ), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncé, raccordement : 2 m câble fixe, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Modèle
AccessoiresEMETTEUR : OBE40M-R201-S-IO-LRÉCEPTEUR : OBE40M-R201-2EP-IO-LDonnées généralesPortée : 0... 40 mPortée limite : 50 mEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence du faisceau : > 5 mrad ; d63 < 2 mm dans la plage 250 mm... 750 mm Durée d'impulsion : 1,6 μs Taux de répétition : 17,6 kHz max Énergie max. Impulsion : 9,6 NJAide à l'alignement : LED rouge (dans l'optique du récepteur) | s'allume en continu en cas d'interruption du faisceau, | clignote lorsque le point de commutation est atteint, | désactivé lorsque la réserve de fonction est atteinteDiamètre du spot lumineux : env. 80 mm à une distance de 40 M.Angle d'ouverture: environ 0,12 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 440 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 60 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : récepteur : commutateur lumineux/noirCommandes : récepteur : réglage de la sensibilitéDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : émetteur : ≤ 13 ma | récepteur : ≤ 15 ma à une tension de fonctionnement de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Profil de l'appareil : identification et diagnostic | capteur Smart : | récepteur : type 2.4 | émetteur : -Taux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de process : émetteur : | entrée des données de process : 0 bit | sortie des données de process : 1 bit | récepteur : | entrée des données de process : 2 bits | sortie des données de process : 2 bitsPrise en charge du mode SIO : ouiID appareil : émetteur : 0x111412 (1119250) | récepteur : 0x111312 (1118994)Type de port maître compatible : AEntréeEntrée de test : coupure de l'émetteur àla sortie +U B. Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link | /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1250 HzTemps de réponse : 0,4 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe de 2 M.Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAMasse : émetteur : env. 83 g récepteur : env. 83 gLongueur de câble : 2 m
Quel type de Barrières photoélectriques, cellules à réflexion industrielles cherchez-vous ?
< 2 mm dans la plage 250 mm... 750 mm Durée d'impulsion : 1,6 μs Taux de répétition : 17,6 kHz max Énergie max. Impulsion : 9,6 NJAide à l'alignement : LED rouge (dans l'optique du récepteur) | s'allume en continu en cas d'interruption du faisceau, | clignote lorsque le point de commutation est atteint, | désactivé lorsque la réserve de fonction est atteinteDiamètre du spot lumineux : env. 80 mm à une distance de 40 M.Angle d'ouverture: environ 0,12 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 440 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 60 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : récepteur : commutateur lumineux/noirCommandes : récepteur : réglage de la sensibilitéDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : émetteur : ≤ 13 ma | récepteur : ≤ 15 ma à une tension de fonctionnement de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = BK )Profil de l'appareil : identification et diagnostic | capteur Smart : | récepteur : type 2.4 | émetteur : -Taux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de process : émetteur : | entrée des données de process : 0 bit | sortie des données de process : 1 bit | récepteur : | entrée des données de process : 2 bits | sortie des données de process : 2 bitsPrise en charge du mode SIO : ouiID appareil : émetteur : 0x111412 (1119250) | récepteur : 0x111312 (1118994)Type de port maître compatible : AEntréeEntrée de test : coupure de l'émetteur àla sortie +U B. Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - BK : NPN N/O / commutation foncé, PNP N/F / commutation clair, IO-Link | /Q - WH : NPN N/F / commutation claire, PNP N/O / commutation foncéSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1250 HzTemps de réponse : 0,4 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé | -20... 60 °C (-4... 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe de 2 M.Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAMasse : émetteur : env. 83 g récepteur : env. 83 gLongueur de câble : 2 m
