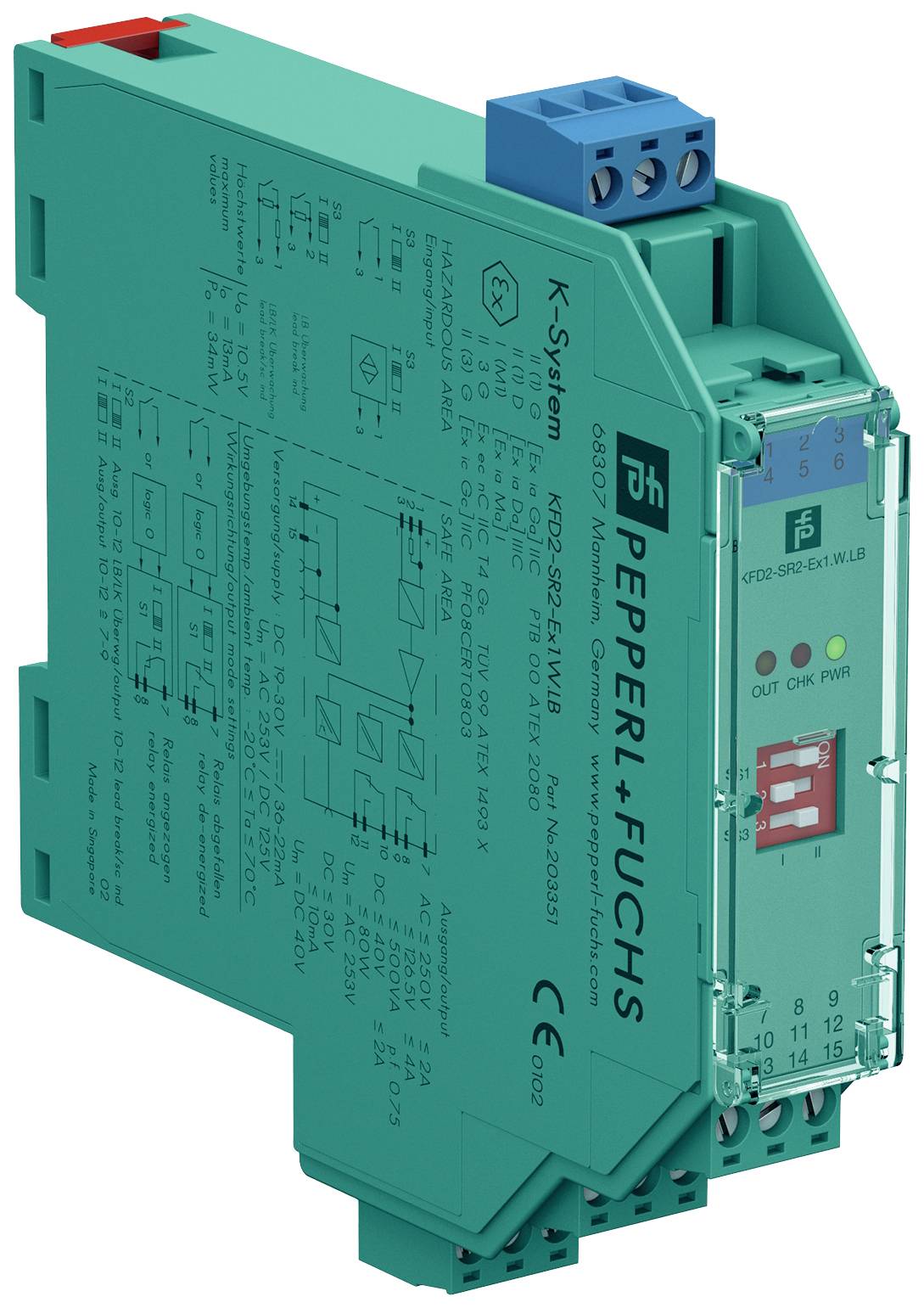

Pepperl+Fuchs KFD2-SR2-Ex1.W.LB 203351 Amplificateur de commutation 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Amplificateur de commutation
Signal d'entrée max. (Courant)
2.1 mA
Signal d'entrée max. (tension)
8 V
Type
KFD2-SR2-Ex1.W.LB
Dim.
(L x l x H) 115 x 20 x 119 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
220,83 €
3
2% = 5,39 €
215,44 €
5
3% = 7,53 €
213,30 €
10
4% = 8,96 €
211,87 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (220,83 € / unité(s))
220,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
KFD2-SR2-Ex1.W.LB
- Type de produit
Amplificateur de commutation
- Signal d'entrée max. (Courant)
2.1 mA
- Signal d'entrée max. (tension)
8 V
- Dim.
(L x l x H) 115 x 20 x 119 mm
- Connexion
borne à vis
- Signal de sortie (tension)
250 V AC / 40 V DC
- Signal de sortie (Courant)
2 A / 4 A
- Tension de fonctionnement
19 - 30 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement min.
19 V/DC
- Signal d'entrée (Courant)
1.2 ... 2.1 mA
- Contenu
1 pc(s)
- Configuration
Interrupteur DIP
- Largeur
20 mm
- Hauteur
119 mm
- Longueur
115 mm
- Température ambiante max.
70 °C
- Température ambiante min.
-20 °C
- Tension d'alimentation (num.)
24 V/DC
- Tension d'alimentation U(B)
19 ... 30 V DC
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2627602 Pepperl+Fuchs KFD2-SR2-Ex1.W.LB 203351 Amplificateur de commutation 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627602 Pepperl+Fuchs KFD2-SR2-Ex1.W.LB 203351 Amplificateur de commutation 1 pc(s)
Description
Série KFD... ; boîtier de montage 20 mm ; bornes de raccordement amovibles ; tension d'alimentation 24 VDC ; raccordement Power rail Power rail ; sortie de commutation 1 inverseur ; 1 sortie pour coupure de circuit LB et court-circuit LK- ; détection, commutable comme sortie de commutation supplémentaire ; circuit de commande [EEx ia]IIC ; 1 canal ; surveillance de rupture de câble LB et court-circuit de câble LK ; signal LB/LK sur Power rail Power comme message collectif
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données générales
- Type de signal : entrée binaire
- Caractéristiques sécurité fonctionnelle
- Niveau d'intégrité de sécurité (SIL) : SIL 2
- Alimentation
- Raccordement : Power Power rail ou bornes 14+, 15-
- Tension de mesure : 19... 30 V DC
- Ondulation : ≤ 10 %
- Courant nominal : ≤ 45 ma
- Puissance dissipée : ≤ 0,9 W.
- Puissance absorbée : ≤ 0,9 W
- Entrée
- Côté connexion : côté champ
- Raccordement : bornes 1+, 2+, 3-
- Valeurs mesurées : selon en 60947-5-6 (NAMUR)
- Tension de ralenti/courant de court-circuit : env. 8 V DC / env. 8 ma
- Point de commutation/hystérésis de commutation : 1,2... 2,1 ma / env. 0,2 ma
- Surveillance d'erreur de ligne : rupture I ≤ 0,1 ma, court-circuit I > 6 ma
- Rapport impulsion/pause : min. 20 ms/min. 20 ms.
- Sortie
- Côté connexion : côté commande
- Connexion : sortie I : bornes 7, 8, 9 ; sortie II : bornes 10, 11, 12
- Sortie I : signal ; relais
- Sortie II : signal ou message d'erreur ; relais
- Charge de contact : 250 V AC/2 A/cos φ > 0,75 ; 126,5 V AC/4 A/cos φ > 0,75 ; charge résistive 40 V DC/2 A
- Courant de commutation minimum : 2 ma / 24 V DC
- Retard de démarrage/de chute : env. 20 ms / env. 20 ms.
- Durée de vie mécanique : 107 cycles de commutation
- Message d'erreur de collecte : Power Power rail
- Propriétés de transmission
- Fréquence de commutation : ≤ 10 Hz
- Séparation galvanique
- Entrée/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 Vrms
- Entrée/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 Vrms
- Sortie/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 Vrms
- Sortie/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 Vrmsaffichage/réglage
- Eléments d'affichage : LED
- Commandes : interrupteur DIP
- Configuration : via commutateur DIP
- Inscription : place pour l'inscription sur la face avant
- Conformité aux directives
- Compatibilité électromagnétique :
- Directive 2014/30/UE: En 61326-1:2013 (secteurs industriels)
- Basse tension
- DIRECTIVE 2014/35/UE: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
- Conformité
- Compatibilité électromagnétique : ne 21:2017, en 61326-3-1:2017, en IEC 61326-3-2:2018
- INDICE DE PROTECTION : IEC 60529:1989+A1:1999+A2:2013
- Sécurité fonctionnelle : IEC/en 61508:2010
- Entrée : en 60947-5-6:2000
- Conditions ambiantes
- Température ambiante: -20 ...+50° C 70 °C (-4... 158 °F)
- Caractéristiques mécaniques
- Indice de protection : IP20
- Raccordement : bornes à vis
- Poids env. 150 g
- Dimensions : 20 x 119 x 115 mm (L x H x P), type de boîtier B2
- Fixation : sur rail DIN 35 mm selon en 60715:2001
- Données à utiliser en association avec des zones potentiellement explosives
- CERTIFICAT D'EXAMEN UE DE TYPE : PTB 00 ATEX 2080
- Marquage : ATEX II (1)G [ex ia GA] IIC | ATEX II (1)D [ex ia da] IIIC | ATEX I (M1) [ex ia ma] I
- Entrée : ex ia
- Tension : 10,5 V
- Courant : 13 mA
- Puissance : 34 mW (courbe caractéristique linéaire)
- Alimentation
- Sécurité Tension maximale : 253 V AC / 125 V DC (attention ! Um n'est pas une tension de mesure.)
- Sortie
- Sécurité Tension maximale : 253 V AC (attention ! La tension de mesure peut être inférieure.)
- Sortie de détection d'erreur
- Sécurité Tension maximale : 40 V DC (attention ! Um n'est pas une tension de mesure.)
- Certificat : PF 08 CERT 0803
- Marquage : ATEX II (3)G [ex ic GC] IIC
- Entrée : ex ic
- Tension : 10,5 V
- Courant : 13 mA
- Puissance : 34 mW (courbe caractéristique linéaire)
- CERTIFICAT : TÜV 99 ATEX 1493 X
- Marquage : ATEX II 3G ex EC NC IIC T4 GC
- Séparation galvanique
- Entrée/sortie : isolation galvanique sécurisée selon IEC/en 60079-11, valeur de crête de la tension 375 V.
- Entrée/alimentation : isolation galvanique sécurisée selon IEC/en 60079-11, valeur de crête de la tension 375 V.
- Conformité aux directives
- DIRECTIVE 2014/34/UE: EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019
- Homologations internationales
- Homologation FM
- Certificat FM : FM19US0207X
- Dessin de commande : 116-0035
- Homologation UL : E106378
- Dessin de contrôle : 116-0473 (cULus)
- Charge de contact : 250 V AC/2 A/cos φ > 0,75 ; 126,5 V AC/4 A/cos φ > 0,75 ; charge ohmique 30 V DC/2 A
- Homologation IECEx
- Certificat IECEx : IECEx PTB 11.0034, IECEx TUN 19.0013X
- Marquage IECEx: [Ex ia GA] IIC | [ex ia da] IIIC | [ex ia ma] I | ex EC NC IIC T4 GC
