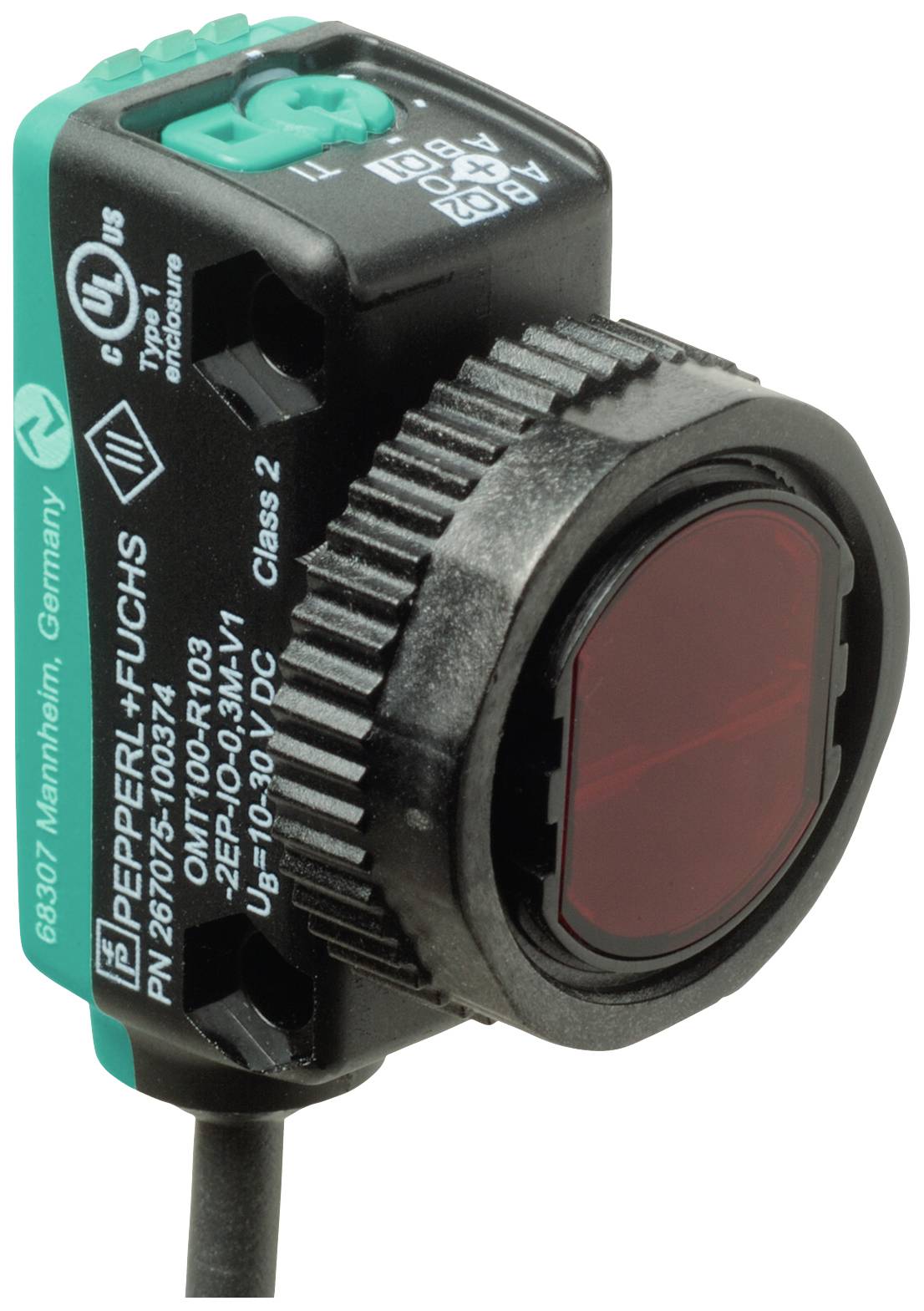

Pepperl+Fuchs OMT120-R103-EP-IO-0,3M-V3-L Capteur de distance 1 pc(s) Portée max.: 120 mm (L x l x H) 26.7 x 15 x 36.5 m
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de distance
Tension de fonctionnement min.
10 V/DC
Tension de fonctionnement max.
30 V/DC
Portée max. en champ libre
120 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
465,83 €
3
2% = 11,36 €
454,47 €
5
3% = 15,88 €
449,95 €
10
4% = 18,91 €
446,92 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (465,83 € / unité(s))
465,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type d'emballage
Piece
- Type de produit
Capteur de distance
- Type
OMT120-R103-EP-IO-0,3M-V3-L
- Contenu
1 pc(s)
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Tension de contact (max.)
30 V/DC
- Courant de commutation (max.)
100 mA
- Spécificités
afficheur LED
- Type d'émetteur
Diode laser
- Diamètre du faisceau
3 mm
- Classe de laser
1
- Sorties
PNP
NPN
- Résolution
0.1 mm
- Portée min. (en champ libre)
40 mm
120 mm
- Tolérance +/-
1 %
- Longueur de câble
0.3 m
IP67
IP69
IP69K
- Température min.
10 °C
- Température max.
60 °C
- Longueur
26.7 mm
- Largeur
15 mm
- Hauteur
36.5 mm
- Dim.
(L x l x H) 26.7 x 15 x 36.5 mm
- Type de filetage côté du raccordement
M8 x 1
- Référence fabricant
267075-100394
- Nombre de pôles
3
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2627596 Pepperl+Fuchs OMT120-R103-EP-IO-0,3M-V3-L Capteur de distance 1 pc(s) Portée max.: 120 mm (L x l x H) 26.7 x 15 x 36.5 m
Description
EMETTEUR de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 1 sortie de contre-courant, protégé contre les courts-circuits, Protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation clair, PNP N/F / commutation foncé, IO-Link, raccordement : câble fixe 300 mm avec connecteur M8 x 1, 3 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: 10... 60 °C (50 °C) 140 °F), câble fixé 10... 60 °C (50 °C) 140 °F), câble ne peut pas être déplacé
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPlage de mesure : 40... 120 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence du faisceau : > 5 mrad d63 d63 < 1 mm dans la plage 50 mm... 250 mm Durée d'impulsion : 3 μs Fréquence de répétition d'env. 3 kHz Énergie max. Pulsation : 15,2 NJDéviation angulaire : max. +/- 1,5 °Diamètre du spot lumineux : env. 3 mm à une distance de 120 mmAngle d'ouverture: environ 2 °Limite d'éclairage extérieur : en 60947-5-2 : 30000 luxRésolution : 0,1 mmCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Profil de l'appareil : capteur SmartTaux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 3 ms.Largeur des données de processus : entrée des données de processus 3 données de processus sortie 2 bitsPrise en charge du mode SIO : ouiID appareil : 0x11090A (1116426)Type de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - Pin4 : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | Sortie de signal : 1 sortie de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCTemps de réponse : 2 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Précision de mesureDérive de température : 0,05 %/K.Temps de préchauffage : 5 minReproductibilité : ≤ 1 %Erreur de linéarité : ± 1 %Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: 10 ... 60 °C (50 °C) 140 °F), câble posé fermement | 10... 60 °C (50 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 36,5 mmProfondeur du boîtier : 26,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : câble fixe 300 mm avec connecteur M8 x 1, 3 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 17 gLongueur de câble : 0,3 m
