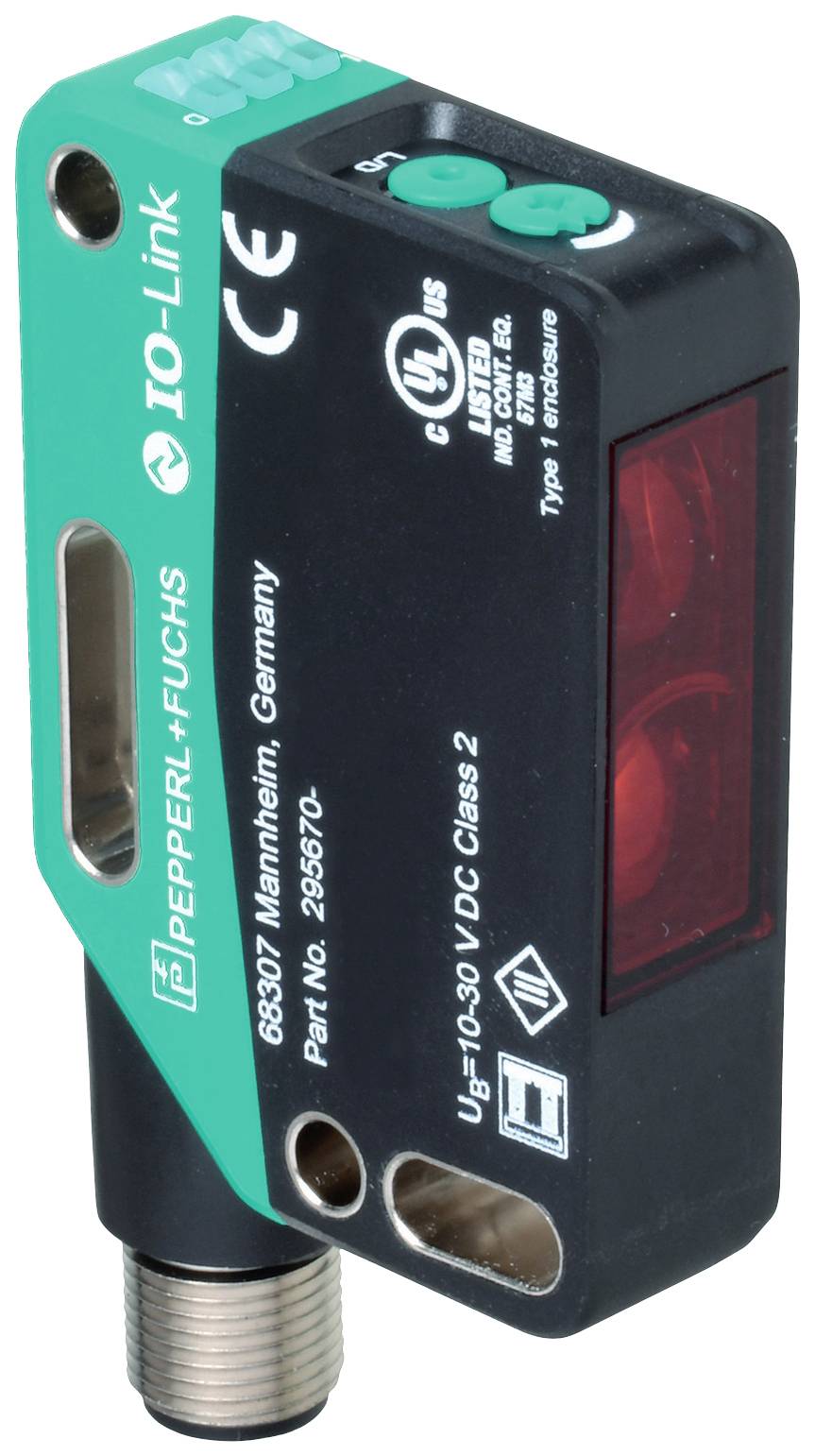

Fiche technique 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Capteur de distance 1 pc(s) Portée max.: 300 mm (L x l x H) 41.7 x 15 x 61.7 mm
Description
EMETTEUR de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, protégé contre les courts-circuits, Protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : l'état de livraison est : C/Q - Pin4 : NPN N/O, PNP N/O, IO-Link Q2 - Pin2 : NPN, PNP N/O, connecteur : connecteur M12 x 1, 4 pôles, rotation 90°, tension de fonctionnement : 10... 30 V DC, température ambiante: 10... 60 °C (50 °C) 140 °F)
Ce texte a été traduit par une machine.
Modèle
Données généralesPlage de mesure : 100... 300 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence de faisceau : > 5 mrad, d63 < 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 5,5 μs Fréquence de répétition d'env. 2,4 kHz Puissance max. Impulsion : < 40 NJDéviation angulaire : max. +/- 1,5 °Diamètre du spot lumineux : env. 3 mm à une distance de 300 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 45000 luxRésolution : 0,1 mmCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 16 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0 / type 3.3ID appareil:0x11191A (1120538)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 3 ms.Largeur des données de processus : entrée des données de processus 4 octets | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link | Q2 - Pin2 : NPN N/O, PNP N/FSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCTemps de réponse : 2 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Précision de mesureDérive de température : 0,05 %/K.Temps de préchauffage : 5 minReproductibilité : < 0,5 %Erreur de linéarité : 0,5 %Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: 10 ... 60 °C (50 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 37 g
Description
EMETTEUR de lumière : diode laser, type de lumière : rouge, lumière alternative, sortie de signal : 2 sorties de contre-action, protégé contre les courts-circuits, Protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : l'état de livraison est : C/Q - Pin4 : NPN N/O, PNP N/O, IO-Link Q2 - Pin2 : NPN, PNP N/O, connecteur : connecteur M12 x 1, 4 pôles, rotation 90°, tension de fonctionnement : 10... 30 V DC, température ambiante: 10... 60 °C (50 °C) 140 °F)
Ce texte a été traduit par une machine.
Modèle
Données généralesPlage de mesure : 100... 300 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence de faisceau : > 5 mrad, d63 < 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 5,5 μs Fréquence de répétition d'env. 2,4 kHz Puissance max. Impulsion : < 40 NJDéviation angulaire : max. +/- 1,5 °Diamètre du spot lumineux : env. 3 mm à une distance de 300 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 45000 luxRésolution : 0,1 mmCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 16 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0 / type 3.3ID appareil:0x11191A (1120538)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 3 ms.Largeur des données de processus : entrée des données de processus 4 octets | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link | Q2 - Pin2 : NPN N/O, PNP N/FSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCTemps de réponse : 2 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Précision de mesureDérive de température : 0,05 %/K.Temps de préchauffage : 5 minReproductibilité : < 0,5 %Erreur de linéarité : 0,5 %Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: 10 ... 60 °C (50 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 37 g
< 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 5,5 μs Fréquence de répétition d'env. 2,4 kHz Puissance max. Impulsion : < 40 NJDéviation angulaire : max. +/- 1,5 °Diamètre du spot lumineux : env. 3 mm à une distance de 300 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 45000 luxRésolution : 0,1 mmCaractéristiques sécurité fonctionnelleMTTFd: 560 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 16 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0 / type 3.3ID appareil:0x11191A (1120538)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 3 ms.Largeur des données de processus : entrée des données de processus 4 octets | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link | Q2 - Pin2 : NPN N/O, PNP N/FSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCTemps de réponse : 2 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Précision de mesureDérive de température : 0,05 %/K.Temps de préchauffage : 5 minReproductibilité : < 0,5 %Erreur de linéarité : 0,5 %Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: 10 ... 60 °C (50 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 37 g
