Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L Capteur de distance 1 pc(s) Portée max.: 600 mm (L x l x H) 41.7 x 15 x 61.7 mm

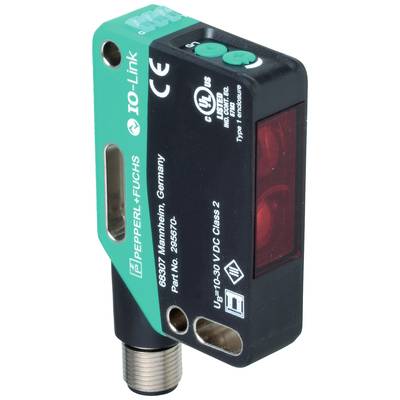

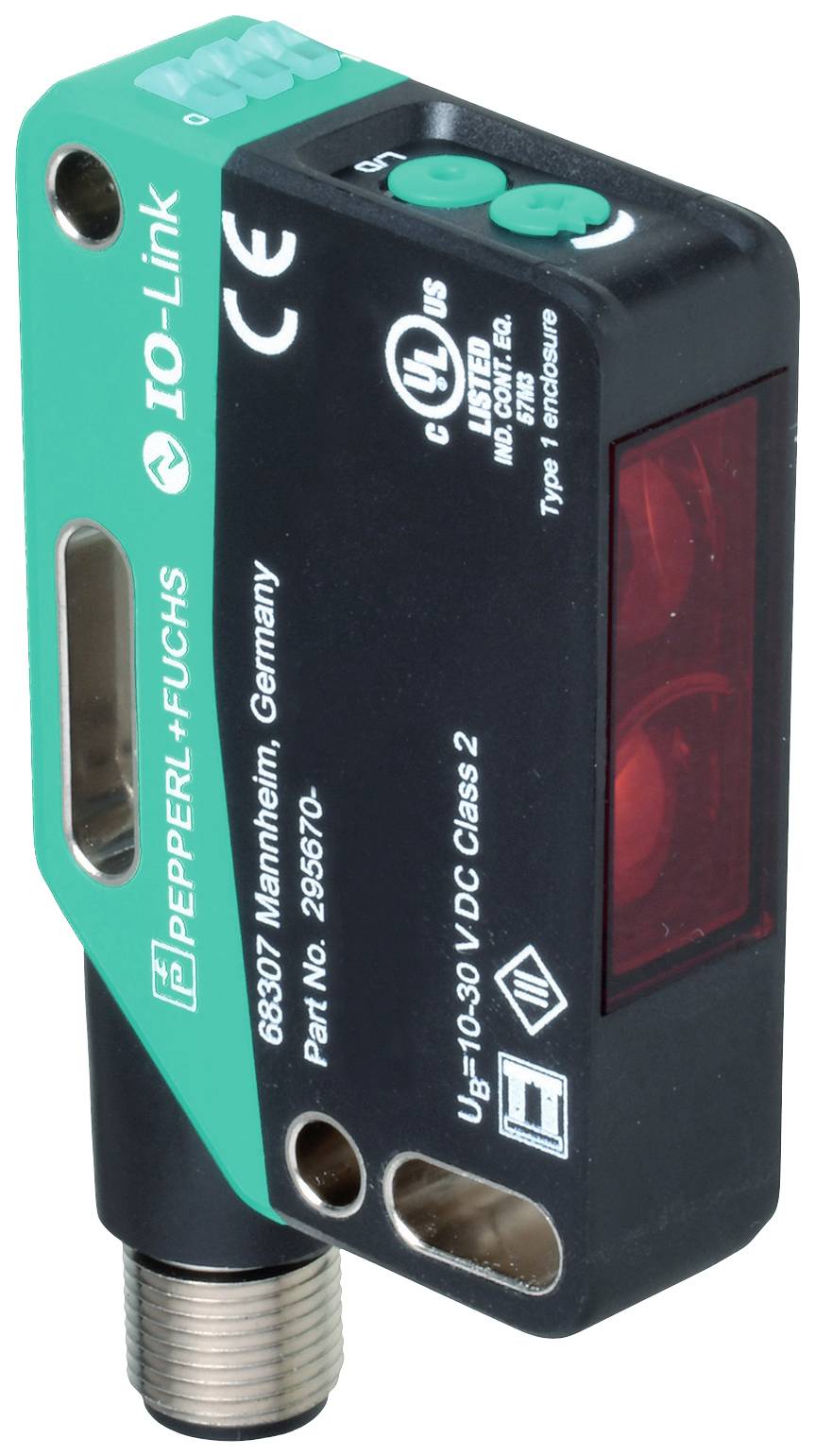

Capteur rectangulaire noir avec des accents verts. Inscription : 'PEPPERL+FUCHS', indications de modèle et de localisation. Plusieurs possibilités de connexion.

Photo non contractuelle

Type de produit

Capteur de distance

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30 V/DC

Portée max. en champ libre

600 mm

Type

OMT600-R201-UEP-IO-V1-L

Fiche technique (PDF)

Livraison avant le lun. 16 novembre 2026

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (487,50 € / unité(s))

487,50 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Capteur de distance

Type: OMT600-R201-UEP-IO-V1-L

Contenu: 1 pc(s)

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 18 - 30 V/DC

Type de contact: 1 PNP

Tension de contact (max.): 30 V/DC

Courant de commutation (max.): 100 mA

Spécificités: afficheur LED

Type d'émetteur: Diode laser

Diamètre du faisceau: 3 mm

Classe de laser: 1

Sorties: PNP
NPN

Résolution: 0.1 mm

Portée min. (en champ libre): 100 mm

: 600 mm

: IP67
IP69
IP69K

Température min.: 10 °C

Température max.: 50 °C

Longueur: 41.7 mm

Largeur: 15 mm

Hauteur: 61.7 mm

Dim.: (L x l x H) 41.7 x 15 x 61.7 mm

Type de filetage côté du raccordement: M12 x 1

Référence fabricant: 295670-100346

Nombre de pôles: 4

Fonction de charge sans fil: non

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2627614 Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L Capteur de distance 1 pc(s) Portée max.: 600 mm (L x l x H) 41.7 x 15 x 61.7 mm

Description

EMETTEUR de lumière : diode laser, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie de contre-courant, 1 sortie analogique, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensions, Type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : l'état de livraison est : C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link U - Pin2 : sortie analogique 0 ... 10 V, raccordement : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°, tension de fonctionnement : 18... 30 V DC, température ambiante: 10... 50 °C (50 °C) 122 °F) ;

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 100... 600 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence de faisceau : > 5 mrad, d63 < 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 5,5 μs Fréquence de répétition d'env. 2,4 kHz Puissance max. Impulsion : < 40 NJDéviation angulaire : max. +/- 1,5 °Diamètre du spot lumineux : env. 3 mm à une distance de 600 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 15000 luxRésolution : 0,1 mmCaractéristiques sécurité fonctionnelleMTTFd: 470 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 18 ... 30 V DCOndulation : max. 10 %Courant à vide : < 18 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0 / type 3.3ID de l'appareil : 0x111919 (1120537)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 3 ms.Largeur des données de processus : entrée des données de processus 4 octets | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link | U - Pin2 : sortie analogique 0... 10 VSortie de signal : 1 sortie de contre-courant, 1 sortie analogique, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCTemps de réponse : 2 ms.Sortie analogiqueType de sortie : 1 sortie de tension : 0 ... 10 VRésistance de charge : > sortie de tension 1 kΩ ; sortie de courant ≤ 470 Ω Temps de récupération : 2 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Précision de mesureDérive de température : 0,05 %/K.Temps de préchauffage : 5 minReproductibilité : < 1 %Erreur de linéarité : 0,75 %Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: 10 ... 50 °C (50 °C) 122 °F) ;Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 47 g

Description

Modèle

Données généralesPlage de mesure : 100... 600 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : diode laserType de lumière: rouge, lumière alternanteCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence de faisceau : > 5 mrad, d63 < 2,8 mm dans la plage 350 mm... 800 mm Durée d'impulsion : 5,5 μs Fréquence de répétition d'env. 2,4 kHz Puissance max. Impulsion : < 40 NJDéviation angulaire : max. +/- 1,5 °Diamètre du spot lumineux : env. 3 mm à une distance de 600 mmAngle d'ouverture: environ 0,3 °Limite d'éclairage extérieur : en 60947-5-2 : 15000 luxRésolution : 0,1 mmCaractéristiques sécurité fonctionnelleMTTFd: 470 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune:statique sur - sortie de commutation active désactivée - sortie de commutation inactiveCommandes : touche Teach-inCommandes : interrupteur rotatif à 5 niveaux pour sélectionner les modes de fonctionnementDonnées électriquesTension de fonctionnement : 18 ... 30 V DCOndulation : max. 10 %Courant à vide : < 18 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : identification et diagnostic | capteur Smart type 0 / type 3.3ID de l'appareil : 0x111919 (1120537)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 3 ms.Largeur des données de processus : entrée des données de processus 4 octets | sortie des données de processus 2 bitsPrise en charge du « mode SIO » : ouiType de port maître compatible : ASortieType de circuit : l'état de livraison est : | C/Q - Pin4 : NPN N/O, PNP N/F, IO-Link | U - Pin2 : sortie analogique 0... 10 VSortie de signal : 1 sortie de contre-courant, 1 sortie analogique, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCTemps de réponse : 2 ms.Sortie analogiqueType de sortie : 1 sortie de tension : 0 ... 10 VRésistance de charge : > sortie de tension 1 kΩ ; sortie de courant ≤ 470 Ω Temps de récupération : 2 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Sécurité laser : en 60825-1:2014Précision de mesureDérive de température : 0,05 %/K.Temps de préchauffage : 5 minReproductibilité : < 1 %Erreur de linéarité : 0,75 %Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: 10 ... 50 °C (50 °C) 122 °F) ;Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 15 mmHauteur du boîtier : 61,7 mmProfondeur du boîtier : 41,7 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur d'appareil M12 x 1, 4 pôles, pivotant à 90°Matière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 47 g
