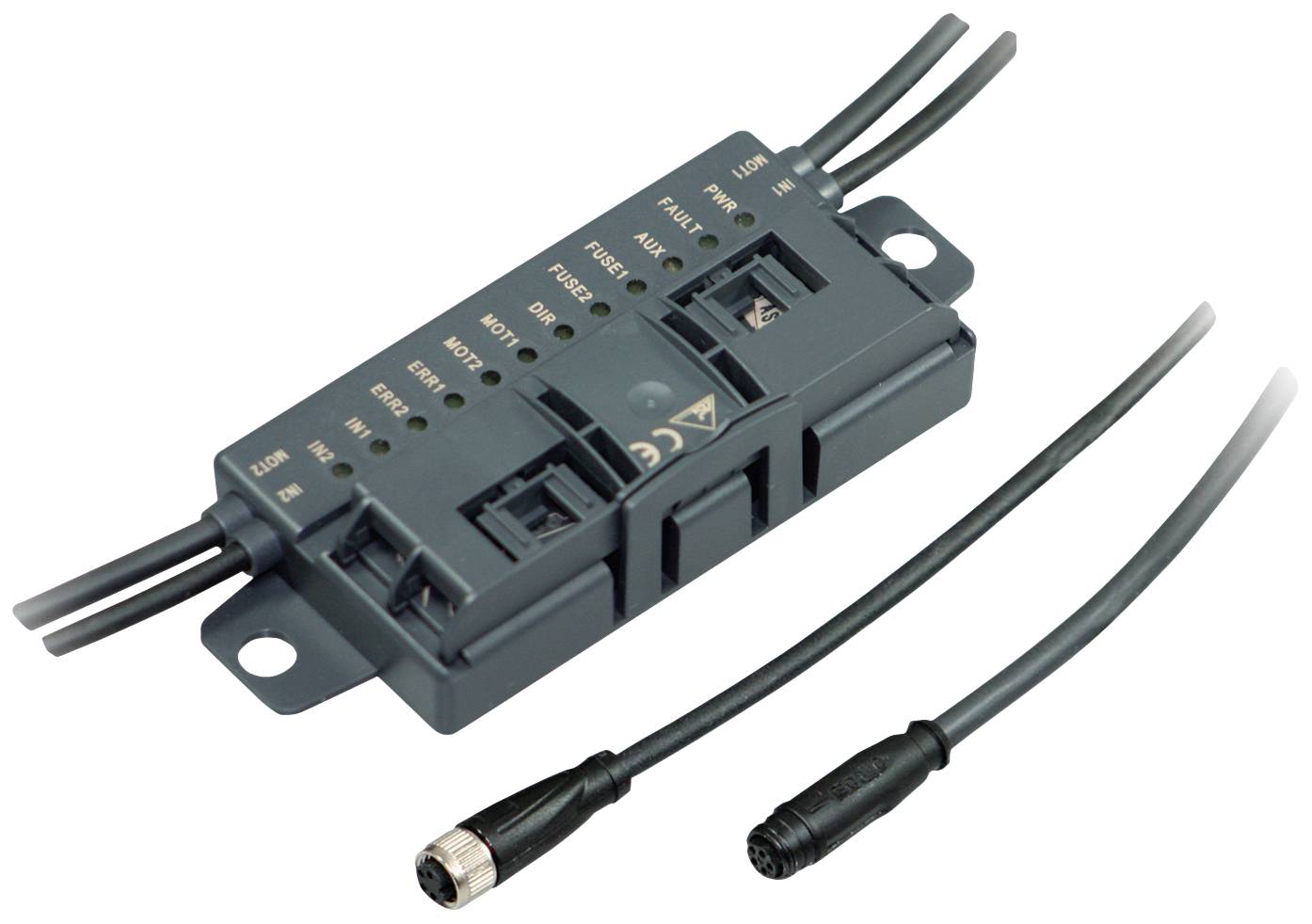

Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Répartiteur actif Répartiteur multipôles 1 pc(s) Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Répartiteur actif
Nombre d'emplacements de signaux
4
Type
VBA-4E3A-G20-ZEL/M1L-P6
Câble maître
oui
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
274,17 €
3
2% = 6,69 €
267,48 €
5
3% = 9,35 €
264,82 €
10
4% = 11,14 €
263,03 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (274,17 € / unité(s))
274,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type d'emballage
Piece
- Type de produit
Répartiteur actif
- Nombre d'emplacements de signaux
4
- Type
VBA-4E3A-G20-ZEL/M1L-P6
- Câble maître
oui
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
connecteur femelle M8
IP54
- Intensité max. admissible par prise
3.5 A
- Température max.
60 °C
- Température min.
-25 °C
- Nombre total de pôles
5
- Poids
220 g
- Référence fabricant
70135193
- Contenu
1 pc(s)
- Nombre de pôles
5
- Spécificités
avec limitation de courant
- Capacité de courant totale
35 mA
- Capacité de charge par signal E/S
500 mA
- Fonction de charge sans fil
non
Documents et téléchargements
Fiche technique
Fiche technique 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Répartiteur actif Répartiteur multipôles 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Répartiteur actif Répartiteur multipôles 1 pc(s) Piece
Description
Sorties par module : 2Modèle(module) : G20Conditions de montage : montage sur le terrainEntrées par module : 2Type de module : module de commande du moteurConnecteur capteur/actionneur : M8Type de participant : participant A/B.Alimentation sorties : externe (aux)Alimentation entrées : externe (aux)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesType de participant : participant A/B.Spécification AS-interface : V3.0Spécification de passerelle requise : ≥ V2.1Profil: S-7.A.E. Code IO : 7 Code ID: A Code ID1 : 6 Code ID2 : ENuméro de fichier UL : E223772 « for use in NFPA 79 applications only »MTBF : 98 A.Moteurs à rouleaux compatibles : Interroll EC310, Interroll EC5000 24V ai (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XCAffichage/commandesLED FAULT : affichage d'erreur ; LED rouge | rouge : erreur de communication ou adresse : 0 | rouge clignotant : surcharge alimentation capteur ou tension auxiliaire externe Uaux manquanteLED ERR : dysfonctionnement du moteur ; 2 LED jauneLED PWR : tension AS-interface ; LED verte | vert : tension OK | vert clignotant : adresse 0 ou surcharge alimentation capteur ou tension auxiliaire externe Uaux manquanteLED aux : ext. Tension auxiliaire Uaux; double LED vert/rouge | vert : tension OK | rouge : tension inverséeLED ALLUMÉE : état de commutation (entrée) ; 2 LED jaunesLED FUSE : alimentation moteur ; 2 LED vertesLED DIR : sens de rotation du moteur ; LED jauneLED mot : moteur actif ; 2 LED jauneDonnées électriquesTension auxiliaire (sortie) : 18... PELV 30 V DCTension de fonctionnement nominale : 26,5... 31,6 V en AS-interfaceCourant de fonctionnement nominal : ≤ 35 maEntréeNombre/type : 2 entrées pour capteurs 3 fils (PNP), DCAlimentation : à partir de la tension auxiliaire externe UauxIntensité de courant : 500 ma, protégé contre les surcharges et les courts-circuitsCourant d'entrée : ≤ 8 ma (limité en interne)Point de commutation : conforme à la norme DIN en 61131-2 | 0 (non amortie) ≤ 0,5 ma | 1 (amortie) ≥ 2,0 maTemporisation du signal : < 1 ms (interface entrée/AS)Filtre d'entrée : 2 ms.SortieNombre/type : 2 sorties pour moteurs à rouleaux DC (MOT1, MOT2)Alimentation : à partir de la tension auxiliaire externe UauxCourant : 3,5 A courant continu, 5 A (<2 s), 7,5 A max. (<0,3 s) par moteurProtection contre la surcharge : fusible fusible, I2t = 5,56 A2s.Signal de vitesse : 1,4 … 13 V au ralenti | Ri = 5,6 kΩ, RCHARGE ≥ 35 kΩ | commande via le paramètre P2:0Signal de sens de rotation : off / ≥ (Uaux - 1,0 V) au ralenti | Ri = 5,6 kΩ, RCHARGE ≥ 5 kΩ | bit de données AS-interface D2 = 0 : UD = OffDysfonctionnement du moteur : entrée numérique NPN, U0 = 3,3 V, Ri = 52 kΩ | 0 (pas d'erreur) ≥ 40 μA | 1 (erreur) ≤ 30 μAConformité aux directivesCompatibilité électromagnétique : Directive 2014/30/UE: En 62026-2:2013Conformité aux normesIndice de protection : en 60529:2000Norme bus de terrain : en 62026-2:2013Entrée : en 61131-2:2007Émission de parasites : en 61000-6-4:2007AS-interface : en 62026-2:2013IMMUNITÉ : EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Conditions ambiantesTempérature ambiante: -25 ... 60 °C (-13 °C) 140 °F)Température de stockage : de -25 ...+70 °C 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesIP54 selon EN 60529Connexion : AS-interface, aux : technique de pénétration | câble plat jaune/câble plat noir | entrées/sorties : connecteur rond M8 conforme à la norme en 61076-2-104 | entrées : LF004-GS1-A (4 pôles, contacts femelles, verrouillage à vis, codage A) | connecteur d'accouplement : LM004-Gx1-A ou sorties comparables | NF005 -SS1-B (codage 5 broches, verrouillage femelle, connecteur femelle, connecteur femelle) : L004-Gx1-BPoids 220 gFixation : 2 pattes de fixation avec alésage Ø 8 mmLongueur de câble: 0,35 mRemarque : le guide-câble plat est conçu pour 100 cycles d'actionnement
