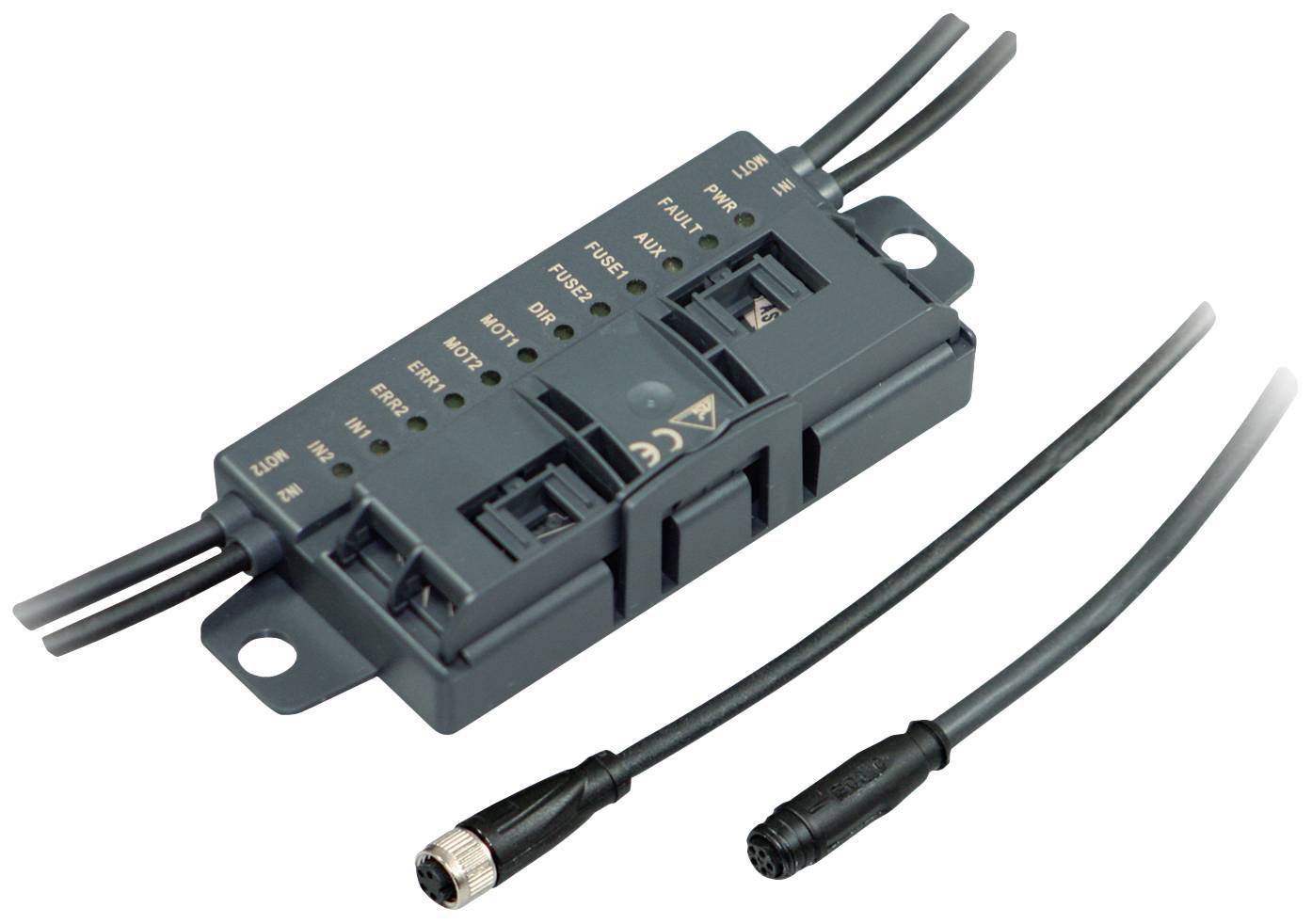

Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Répartiteur actif Répartiteur multipôles 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Répartiteur actif
Type
VBA-4E4A-G20-ZEJ/M3L-P10
Affichage d'état
avec LED
Type de signal
PNP
Indice de protection
IP54
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
274,17 €
3
2% = 6,69 €
267,48 €
5
3% = 9,35 €
264,82 €
10
4% = 11,14 €
263,03 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (274,17 € / unité(s))
274,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Répartiteur actif
- Type
VBA-4E4A-G20-ZEJ/M3L-P10
- Affichage d'état
avec LED
- Type de signal
PNP
IP54
- Température max.
70 °C
- Température min.
-25 °C
- Poids
310 g
- Référence fabricant
70130650
- Contenu
1 pc(s)
- Spécificités
avec limitation de courant
- Capacité de courant totale
170 mA
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Répartiteur actif Répartiteur multipôles 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Répartiteur actif Répartiteur multipôles 1 pc(s)
Description
Module de commande moteur G20 pour Itoh Denki PM500XE et PM500XP ; spécification AS-interface : V3.0 ; indice de protection : IP54 selon en 60529 ; indice de protection : en 60529:2000 ; fixation : 2 pattes de fixation avec alésage Ø 8 mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesType de participant : participant A/B.Spécification AS-interface : V3.0Spécification de passerelle requise : ≥ V3.0Profil : S-7.A.7 Code IO : 7 Code ID: A Code ID1 : 7 Code ID2 : 7Numéro de fichier UL : E223772 « for use in NFPA 79 applications only »MTBF : 98 A.Moteurs à rouleaux compatibles : Itoh Denki PM * XP, Itoh Denki PM * XEAffichage/commandesLED FAULT : affichage d'erreur ; LED rouge | rouge : erreur de communication ou adresse : 0 | rouge clignotant : surcharge alimentation capteur ou surcharge signal vitesse ou tension auxiliaire externe Uaux manquanteLED PWR : tension AS-interface ; LED verte | vert : tension OK | vert clignotant : adresse 0 ou surcharge alimentation capteur ou surcharge signal vitesse ou tension auxiliaire externe Uaux manquanteLED aux : ext. Tension auxiliaire Uaux; double LED vert/rouge | vert : tension OK | rouge : tension inverséeLED ALLUMÉE : état de commutation (entrée) ; 2 LED jaunesLED FUSE : alimentation moteur ; 2 LED vertesLED DIR : sens de rotation du moteur ; LED jauneLED mot : moteur actif ; 2 LED jauneDonnées électriquesTension auxiliaire (sortie) : 18... PELV 30 V DCTension de fonctionnement nominale : 26,5... 31,6 V en AS-interfaceCourant de fonctionnement nominal : ≤ 25 ma (sans capteurs) / max. 170 maEntréeNombre/type : 2 entrées pour capteurs 3 fils (PNP), DCAlimentation : arrêt AS-interfaceIntensité de courant : 100 ma, protégé contre les surcharges et les courts-circuitsCourant d'entrée : ≤ 6 ma (limité en interne)Point de commutation : conforme à la norme DIN en 61131-2 | 0 (non amortie) ≤ 0,5 ma | 1 (amortie) ≥ 2,0 maTemporisation du signal : < 1 ms (interface entrée/AS)Filtre d'entrée : 2 ms.SortieNombre/type : 2 sorties pour moteurs à rouleaux DC (MOT1, MOT2)Alimentation : à partir de la tension auxiliaire externe UauxCourant : 3,5 A courant continu, 5 A (<2 s), 7,5 A max. (<0,3 s) par moteurProtection contre la surcharge : fusible fusible, I2t = 53,7 A2s.Signal de vitesse : 0... 10 V DC | commande via le paramètre P1:0Signal de sens de rotation : sortie numérique PNP | low : haute impédance | high-hIGH; ≥ (Uaux - 2,5 V) au ralentiSignal de démarrage du moteur : sortie numérique PNP | low : haute impédance | high-hIGH; ≥ (Uaux - 2,5 V) au ralentiConformité aux directivesCompatibilité électromagnétique : Directive 2014/30/UE: En 62026-2:2013Conformité aux normesIndice de protection : en 60529:2000Norme bus de terrain : en 62026-2:2013Entrée : en 61131-2:2007Émission de parasites : en 61000-6-4:2007AS-interface : en 62026-2:2013IMMUNITÉ : EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage : de -25 ...+70 °C 85 °C (-13 °C) 185 °F)Humidité relative : 85 % sans condensationConditions climatiques : utilisation uniquement à l'intérieurHauteur d'utilisation : ≤ 2000 m au-dessus de NNRésistance aux chocs et aux chocs : 30 g, 11 ms dans 6 directions d'espace, 3 chocsRésistance aux vibrations : 0,35 mm / 2 g 10... 1000 HzDegré de pollution : 2Caractéristiques mécaniquesIP54 selon EN 60529Connexion : AS-interface, aux : technique de pénétration | câble plat jaune/câble plat noir | entrées/sorties : connecteur rond M8 conforme à la norme en 61076-2-104 | entrées : LF004-GS1-A (4 pôles, contacts femelles, verrouillage à vis, codage A) | connecteur d'accouplement : LM004-Gx1-A ou sorties comparables | LF005 -GS1-B (code 5 broches, verrouillage à vis, connecteur femelle) : LM004-Gx1-BPoids 310 gFixation : 2 pattes de fixation avec alésage Ø 8 mmLongueur de câble : 1 mRemarque : le guide-câble plat est conçu pour 100 cycles d'actionnement
