Phoenix Contact 1021815 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 5 1 pc(s) Piece

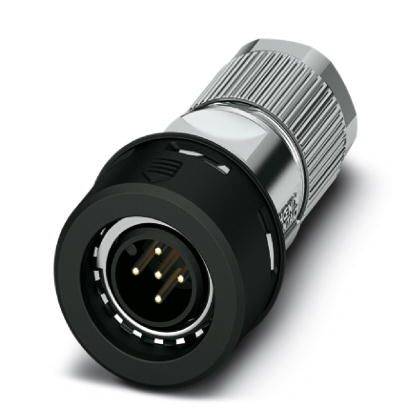

Une fiche industrielle à plusieurs broches métalliques et un boîtier strié pour un raccordement sécurisé dans des applications techniques.

Photo non contractuelle

Image d'un train express au loin avec un grand raccordement de câble au premier plan. Illustre la vitesse et la technologie.

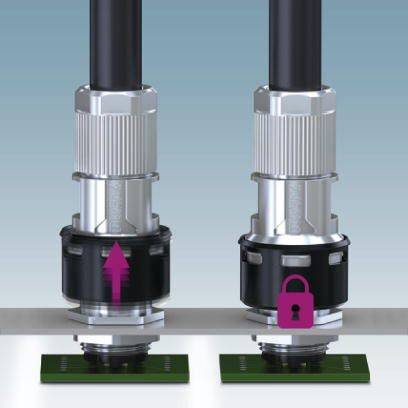

Deux connecteurs métalliques sur une carte électronique. À gauche avec une flèche vers le haut pour déverrouiller, à droite avec un symbole de cadenas pour verrouiller.

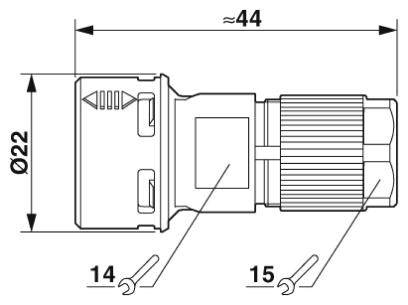

Schéma de connexion avec dimensions : Longueur d'environ 44 mm, diamètre 22 mm. Les tailles de vis 14 et 15 mm sont indiquées.

'Diagramme d'un connecteur DIN à cinq broches, numérotées de 1 à 5, dans un boîtier circulaire.'

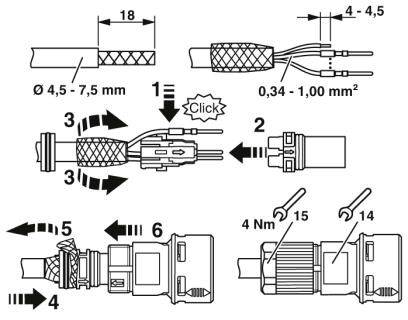

Illustration d'un manuel de montage pour un système de connexion électrique, montrant les étapes de branchement et de sécurisation des câbles.

1/6

Photo non contractuelle

Type de produit

Connecteur pour capteurs/actionneurs

Forme

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Nombre de pôles

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

13 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (34,99 € / unité(s))

34,99 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type/catégorie de signal : universel
Normes/dispositions : connecteur M12 IEC 61076-2-101 en référence
Résistance d'isolation : ≥ 100 MΩ
Cycles d'accouplement : ≥ 100
Couple de serrage : 4 Nm (écrou de butée avec boîtier de tulle)
Degré de pollution : 3
Classe de inflammabilité UL 94 : V0
Catégorie de surtension III
Matériau du corps de la poignée : zinc moulé sous pression, nickelé
Matière moletée : PA 6.6
Matériau du joint : NBR

Type d'emballage: Piece

Type: SACC-P12MS-5CT-CM SH

Type de produit: Connecteur pour capteurs/actionneurs

Forme: mâle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M12 mâle droit

Nombre de pôles: 5

Tension nominale: 48 V/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 1 mm²

Connexion: serti

Codification: A

: IP65

Température min.: -40 °C

Température max.: +85 °C

Type de fermeture: à vis

Référence fabricant: 1021815

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Norme de connecteur

Courant nominal - arrondi

Coté A

Forme

Type de fermeture

Nombre de pôles

Tension nominale

Phoenix Contact 1021815 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 5 1 pc(s) Piece

Code produit :2208982

Ce produit

SACC-P12MS-5CT-CM SH

Connectique Sensorik

4 A

M12 mâle droit

mâle, droit

à vis

48 V/AC

Phoenix Contact 1411044 Connecteur pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 8 1 pc(s) Piece

Code produit :2140987

SACC-MSX-8QO SH PN SCO

500 mA

M12 mâle droit

mâle, droit

à vis

48 V/AC

Phoenix Contact 1411066 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 4 1 pc(s) Piece

Code produit :2141008

SACC-MSD-4QO SH ETH SCO

Ethernet

4 A

M12 mâle droit

mâle, droit

48 V/AC

Phoenix Contact 1411043 Connecteur pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 8 1 pc(s) Piece

Code produit :2141023

SACC-MSX-8QO SH ETH SCO

Ethernet

500 mA

M12 mâle droit

mâle, droit

à vis

48 V/AC

Phoenix Contact 1411068 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 4 1 pc(s) Piece

Code produit :2141024

SACC-MSD-4QO SH PN SCO

4 A

M12 mâle droit

mâle, droit

à vis

48 V/AC

Phoenix Contact 1021783 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 8 1 pc(s)

Code produit :2208980

SACC-P12MSX-8CT-CL SH

Profinet

500 mA

M12 mâle droit

mâle, droit

à vis

48 V/AC

Phoenix Contact 1021784 Connecteur pour capteurs/actionneurs mâle, coudé Nombre de pôles: 8 1 pc(s)

Code produit :2208981

SACC-P12MRX-8CT-CL SH

500 mA

M12 mâle coudé

mâle, coudé

à vis

48 V/AC

Phoenix Contact 1021816 Connecteur pour capteurs/actionneurs M12 mâle, coudé Nombre de pôles: 5 1 pc(s) Piece

Code produit :2208983

SACC-P12MR-5CT-CM SH

4 A

M12 mâle coudé

mâle, coudé

à vis

48 V/AC

Phoenix Contact 1021830 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :2208984

SACC-P12MSD-4CT-CM SH PN

4 A

M12 mâle droit

mâle, droit

à vis

48 V/AC

Phoenix Contact 1021831 Connecteur pour capteurs/actionneurs mâle, coudé Nombre de pôles: 4 1 pc(s)

Code produit :2208985

SACC-P12MRD-4CT-CM SH PN

Profinet

4 A

M12 mâle coudé

mâle, coudé

à vis

48 V/AC

Documents et téléchargements

Fiche technique

Fiche technique 2208982 Phoenix Contact 1021815 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 5 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2208982 Phoenix Contact 1021815 Connecteur pour capteurs/actionneurs mâle, droit Nombre de pôles: 5 1 pc(s) Piece

Description

Plug-and-Produce : branchement confortable et sûr grâce au système de verrouillage multi-fabricant. Extrêmement compact grâce à un petit espace de raccordement et une densité de contact élevée. Traitement automatisé possible.
