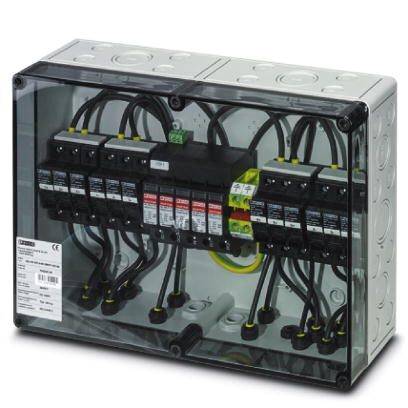

Un armoire électrique avec plusieurs fusibles et connexions de câbles dans un boîtier métallique, adapté aux applications électriques industrielles.

Photo non contractuelle

Un armoire électrique avec plusieurs fusibles et connexions de câbles dans un boîtier métallique, adapté aux applications électriques industrielles.

Deux dessins techniques montrent des vannes. La vanne de gauche est marquée 'IN+' avec des flèches, la vanne de droite 'IN-' avec des flèches dans des sens opposés.

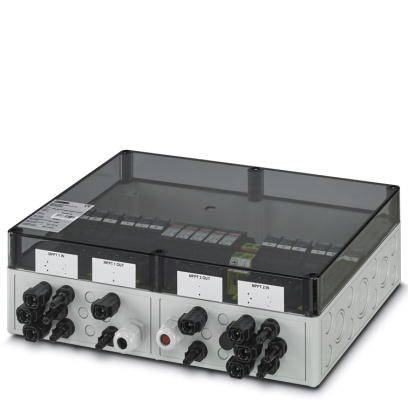

Un boîtier de connexion électrique avec plusieurs raccordements de câbles et un couvercle transparent, adapté aux applications industrielles.

Marquage du "Conducteur de protection (PE)", rayé jaune et vert, symbolise une mise à la terre dans les circuits électriques. Gestion sûre de l'électricité.

Signe abstrait avec des bandes diagonales jaune-vert et des formes grises. En bas, un symbole avec une ligne et un demi-cercle, ressemblant à une mise à la terre.

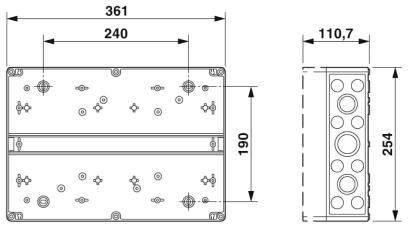

Dessin technique d'une plaque métallique rectangulaire avec des dimensions précises indiquées. Les vues de face et de côté montrent différentes positions de perçage.

Le diagramme montre deux vannes : à gauche 'OUT+', à droite 'OUT-'. À gauche, des flèches sont dessinées pour indiquer le sens de l'écoulement ; à droite, il n'y a pas de flèches.

Schéma de circuit avec trois montages parallèles, symbole de mise à la terre, diodes et étiquettes d'interrupteur '12', '14', '11', 'FM'.

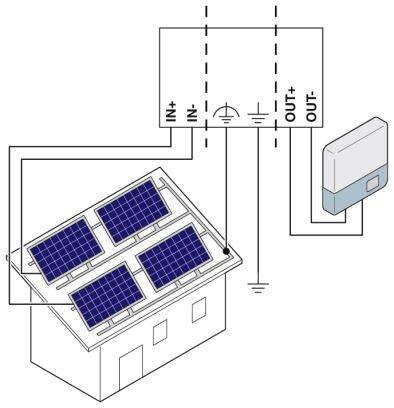

Un diagramme montre une installation solaire sur un toit, connectée à un onduleur. L'électricité circule de l'installation vers l'onduleur.

1/9

Photo non contractuelle

Phoenix Contact

Fiche technique (PDF)

Vente et expédition :

Conrad Electronic CGV

Nombre

pièce(s)

Total (549,17 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : IP65
Température ambiante (fonctionnement) : -20 °C ... +55 °C
Matériau du couvercle/de la porte : polycarbonate (transparent)
Nombre d'entrées de chaîne : 3 (par traceur MPP)
Courant par chaîne : 12 A
Nombre de sorties : 1 (par traceur MPP)
Nombre de trackers MPP pris en charge : 2
Type d'entrée de câble : SUNCLIX
Section de câble entrée de chaîne : 2.5 mmm² - 6 mm²
Section de câble sortie : 6 mm² - 16 mm²

Type de produit: Boîtier de raccordement de générateur

Dim.: (l x H x P) 361 x 254 x 111 mm

Contenu: 1 pc(s)

Largeur: 361 mm

Hauteur: 254 mm

Profondeur: 111 mm

Tension système: 1000 V

Documents et téléchargements

Fiche technique

Fiche technique 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE Boîtier de raccordement de générateur

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE Boîtier de raccordement de générateur

Description

Combinaison d'appareils de commutation conforme aux normes grâce à l'application de la norme DIN en 61439.

Ce texte a été traduit par une machine.

Quel type de Accessoires installations solaires cherchez-vous ?

Boîtier de raccordement de générateur
