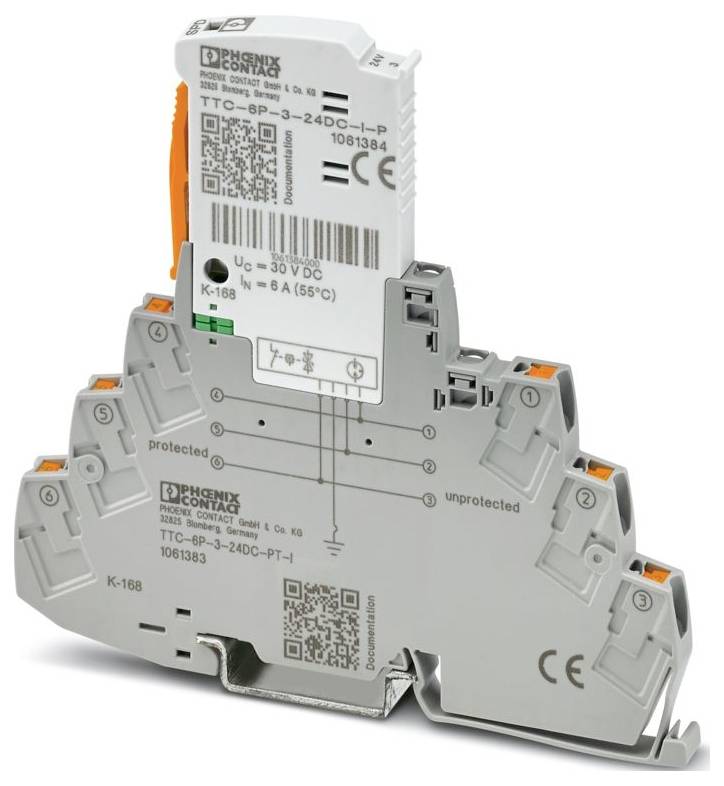

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Parasurtenseur 10 kA 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (120,83 € / unité(s))
120,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : TERMITRAB complete
- CLASSE D'ESSAI CEI: C1;C2;C3;D1
- Forme : module de rail support enfichable en deux parties
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 6,2 mm +0,1 mm
- Hauteur : 105,8 mm
- Profondeur : 100 mm (rail support inclus 7,5 mm)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau boîtier : PBT
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Sens d'action : Line Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground en option
- Tension continue maximale UC : 30 V c.c. ; 21 V c.a.
- Courant assigné: 5 A (55 °C)
- Courant de fonctionnement IC en UC : ≤ 5 µA
- Courant conducteur de protection IPE: ≤ 1 µA
- Courant de décharge total iTotal (8/20) µs: 10 kA
- Niveau de protection Up (veine): ≤ 68 V (C1 - 1 kV / 500 A);≤ 50 V (C3 - 100 A);≤ 50 V (C3 - 25 A)
- Niveau de protection Up (terre de veine): ≤ 700 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
- Capacité (fil) : type. 30 pF
- Capacité (Ader-Terre) : Type. 30 pF
- Résistance par chemin : < 0,1 Ω
- Présécurité requise maximum : 5 A (F)
- Résistance au courant de choc (terre de veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;D1 - 500 A
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 4000 m (amsl)
- Normes/réglementations : EN CEI 60079-7
- Remarque : 2015 + A1:2018
- Type de montage : rail support : TH 35 - 7,5 mm
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Matériau isolant : PBT
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Courant de choc nominal en µs (8/20) (veine-terre): 5 kA
- Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 0,5 kA
- Temps de réponse TA (veine-terre): ≤ 100 ns
- Couleur (fiche) : gris clair (RAL 7035)
- Couleur (élément de base) : gris (RAL 7042)
- Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 500 ms
- EN 61643-21: EN 61643-21
- Courant de choc nominal en µs (8/20) (veine): 0,5 kA
- Temps de réponse TA (veine-veine): ≤ 1 ns
- Amortissement d'insertion AE, sym. : Type. 0,3 dB (≤ 12 MHz / 150 Ω)
- Fréquence limite fg (3 dB), sym. Dans le système 150 Ω: Type. 60 MHz
- Résistance au courant de choc (veine): C1 - 1 kV / 500 A; C3 - 100 A
- Temps de réinitialisation de l'impulsion (veine): ≤ 30 ms
- Conformité/Autorisations: Conformité/Autorisations
- UL, États-Unis / Canada: Classe I, Div. 2, GROUPES A, B, C, D T4A
- Courant d'entrée maximal: 5 A (55 °C)
- Tension d'entrée maximale : 30 V c.c.
- Type de produit
Parasurtenseur
- Courant de fuite
10 kA
- Modèle
Module de rail support enfichable en deux parties
IP20
- Référence fabricant
1061383
- Dim.
(l x H x P) 6.2 x 105.8 x 100 mm
- Largeur
6.2 mm
- Hauteur
105.8 mm
- Profondeur
100 mm
- Zone ATEX
2
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Parasurtenseur 10 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Parasurtenseur 10 kA 1 pc(s)
Description
Protection contre les surtensions, composée d'une prise de protection et d'un élément de base, avec affichage d'état intégré pour un circuit de signal fonctionnant sans potentiel terrestre à 3 fils avec courant nominal Hohem, homologation EX e pour la zone 2, compatible HART. Utilisable dans des circuits de sécurité jusqu'à SIL 3.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
