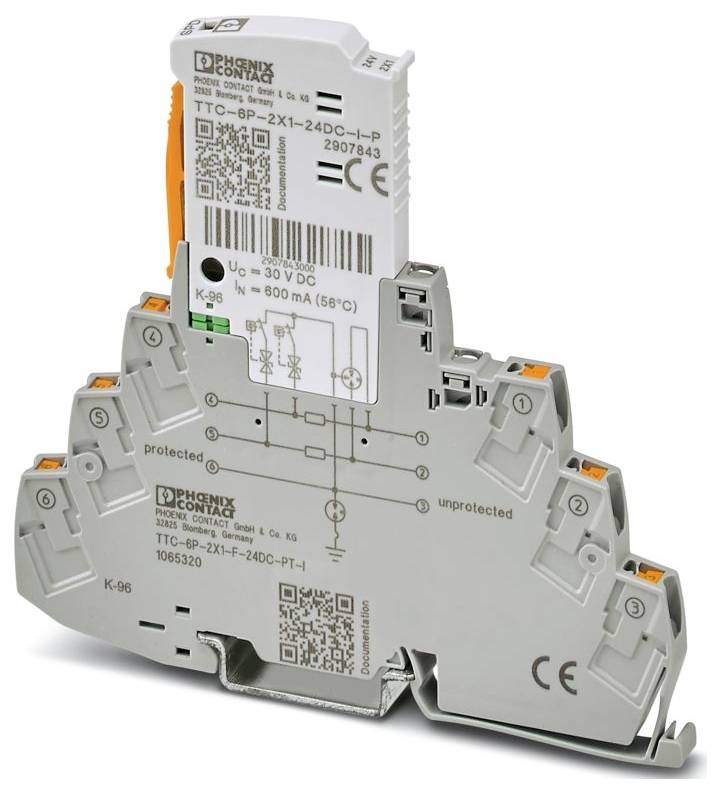

Photo non contractuelle
Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Parasurtenseur 5 kA Piece 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (108,33 € / unité(s))
108,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : TERMITRAB complete
- CLASSE D'ESSAI CEI: C1;C2;C3;D1
- Forme : module de rail support enfichable en deux parties
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 6,2 mm +0,1 mm
- Hauteur : 105,8 mm
- Profondeur : 100 mm (rail support inclus 7,5 mm)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau boîtier : PBT
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Sens d'action : Line Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground en option
- Tension continue maximale UC : 30 V c.c. ; 21 V c.a.
- Courant assigné : 600 mA (56 °C)
- Courant de fonctionnement IC en UC : ≤ 5 µA
- Courant conducteur de protection IPE: ≤ 1 µA
- Courant de décharge total iTotal (8/20) µs: 10 kA
- Niveau de protection Up (terre de veine): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA);≤ 1,1 kV (C3 - 25 A);≤ 1,15 kV (C3 - 100 A)
- Résistance par chemin : 1,65 Ω ±20 %
- Présécurité requise maximum : 630 mA (FF)
- Résistance au courant de choc (terre de veine): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 4000 m (amsl)
- Normes/réglementations: EN 61643-21
- Remarque : 2001 + A1:2009 + A2:2013
- Type de montage : rail support : TH 35 - 7,5 mm
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Matériau isolant : PBT
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Courant de choc nominal en µs (8/20) (veine-terre): 5 kA
- Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 0,5 kA
- Temps de réponse TA (veine-terre): ≤ 100 ns
- Données techniques supplémentaires : données techniques supplémentaires
- Couleur (fiche) : gris clair (RAL 7035)
- Couleur (élément de base) : gris (RAL 7042)
- Niveau de protection Up statique (terre de veine): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA)
- Amortissement d'insertion AE, asym. : Type. 0,3 dB (≤ 270 kHz / 150 Ω)
- Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 30 ms
- Max. Courant de décharge total I total max (8/20) µs: 20 kA (1x)
- EN 61643-21: EN 61643-21
- Type de produit
Parasurtenseur
- Courant de fuite
5 kA
- Modèle
Module de rail support enfichable en deux parties
IP20
- Référence fabricant
1065320
- Dim.
(l x H x P) 6.2 x 105.8 x 100 mm
- Largeur
6.2 mm
- Hauteur
105.8 mm
- Profondeur
100 mm
- Contenu
1 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Parasurtenseur 5 kA Piece 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Parasurtenseur 5 kA Piece 1 pc(s)
Description
Protection contre les surtensions, composée d'une prise de protection et d'un élément de base, avec affichage d'état intégré pour deux conducteurs de signaux ayant un potentiel de référence commun, par exemple Digital IN/OUT. Mise à la terre indirecte via éclateur à gaz. Utilisable dans des circuits de sécurité jusqu'à SIL 3.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
