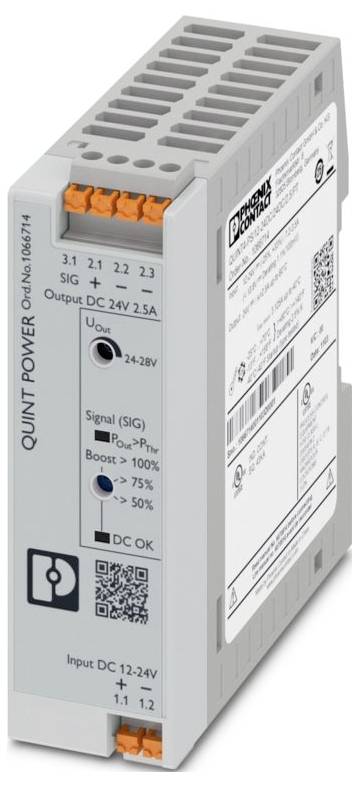

Phoenix Contact 1066714 Convertisseur CC/CC 24 V/DC 2.5 A Contenu 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (129,16 € / unité(s))
129,16 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : QUINT Power
- Type de raccordement : connecteur Push-In
- Largeur : 90 mm
- Hauteur : 106 mm
- Profondeur : 32 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-4-10
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: Catégorie de surtension
- Degré de pollution : 2
- Vibration (fonctionnement) : < 15 Hz, amplitude ±2,5 mm | 15 Hz ... 100 Hz : 2,3 g 90 min. (Selon IEC 60068-2-6)
- Longueur de dénudage : 10 mm
- Fréquence : 50 Hz... 60 Hz
- Étiquette : DNV GL
- Classe de protection : II
- Fréquence : 50 Hz ; 100 Hz ; 150 Hz ; 300 Hz
- Plage de tension nominale d'entrée: 12 V c.c. ... 24 V/DC
- Plage de tension d'entrée: 12 V c.c. ... 24 V C.C. -25 % ... +33 % (SELV)
- Entrée longue portée : Oui
- Résistance à la tension max. : 35 V c.c. (60 s)
- Courant d'enclenchement : type. 8,6 A
- Intégrale du courant de démarrage (I2t) : type. 0,1 A2S
- Limitation de courant de démarrage: 8,6 A
- Temps de pontage en panne de réseau : type. 16 ms (24 V c.c.)
- Consommation de courant : type. 7,2 A (12 V C.C.);TYPE. 3,5 A (24 V C.C.)
- Temps de mise en marche : < 1 s.
- Fusible d'entrée : 15 A (rapide, interne)
- Sélection du fusible approprié pour la protection d'entrée: 10 A ... 16 A (caractéristiques B, C, D, K ou similaires)
- Efficacité : type. 92,1 % (24 V C.C.)
- Caractéristiques de sortie : U/I Advanced
- Tension nominale : 24 V DC
- Plage de réglage de la tension de sortie (USET): 24 V c.c. ... 28 V C.C. (> 24 V C.C., PUISSANCE CONSTANTE)
- Courant de sortie nominal (IN): 2,5 A
- Boost statique (ISTAT.Boost): 3,125 A (≤ 40 °C)
- Boost dynamique (IDyn.Boost) : 5 A (≤ 60 °C (4,9 s))
- Résistance aux courts-circuits : Oui
- Légère : Oui
- Puissance de sortie (PN) : 60 W
- Puissance de sortie (PSTAT. Boost): 75 W
- Puissance de sortie (PDyn. Boost): 120 W
- Résistance au retour : ≤ 35 V c.c.
- Protection contre les surtensions en sortie (OVP) : ≤ 32 V c.c.
- Ondulation résiduelle : < 20 mVss
- Écart de régulation statique : < 1 % (variation de charge statique 10 % ... 90 %)
- Écart de régulation dynamique : < 1 % (variation de charge statique 10 % ... 90 %)
- Écart de régulation changement de tension d'entrée : < 1 % (variation de charge statique 10 % ... 90 %)
- Temps de montée : < 1 s (UOUT (10 % ... 90 %))
- Commutation en série : Oui
- Puissance perdue au ralenti maximum : < 1,3 W
- Puissance de perte de charge nominale maximale: < 8 W
- Commutation parallèle: Oui, à la redondance et à l'augmentation de la puissance
- Couverture (côté secondaire) : électronique
- Entrée : 1 kV (degré de précision de contrôle 4 - symétrique) ; 2 kV (degré de précision de contrôle 4 - asymétrique)
- Position : 3.x
- Raccordement conducteur : raccord conducteur
- rigide : 0,2 mm²... 2,5 mm²
- flexible : 0,2 mm²... 2,5 mm²
- Flexible avec douille de fil sans douille en plastique : 0,25 mm² ... 2,5 mm²
- Flexible avec douille de fil avec douille en plastique : 0,25 mm² ... 2,5 mm²
- Starr (AWG): 24 ... 14
- Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Signal : 1 kV (degré de précision de contrôle 4 - symétrique) ; 2 kV (degré de précision de contrôle 4 - asymétrique)
- Signalisation LED : signalisation LED
- Seuil de signal : > PThr (LED s'allume en jaune, puissance de sortie > PThr, en fonction de la position du commutateur rotatif) ;> 0,9 x USet< (LED clignote en vert) ; 0,9 x USET (LED clignote en vert)
- Par défaut : 24 V c.c. ; 22 mA ; 24 V c.c. pour UOut > 0,9 x USET
- Numérique : 0 V c.c. ; 24 V c.c. ; 22 mA
- Nombre de phases : 1,00
- Tension d'isolement entrée/sortie : 2,6 kV c.c. (essai de type) ; 1,2 kV c.c. (essai unitaire)
- Fréquence de commutation : 130,00 kHz... 130,00 kHz (niveau de conversion auxiliaire); 70,00 kHz ... 250,00 kHz (niveau de conversion principal)
- MTBF (IEC 61709, SN 29500): > 1999348 h (25 °C);> 1120490 h (40 °C);> 471066 h (60 °C)
- Prévision de durée de vie (condensateurs électrolytiques): Attente de durée de vie (condensateurs électrolytiques)
- Courant : 2,5 A
- Température : 30 °C
- Temps : 50 ms
- Texte additionnel : degré d'acuité d'essai 2
- Dimensions de l'article : Dimensions de l'article
- Dimensions des articles en cas de montage alternatif : dimensions des articles en cas de montage alternatif
- Cote de montage : cote de montage
- Distance de montage droite/gauche (active) : 15 mm / 15 mm (sortie ≥50 %)
- Distance de montage droite/gauche (passive) : 5 mm / 5 mm (Pout ≥50 %)
- Distance de montage supérieure/inférieure (active) : 30 mm / 30 mm (sortie ≥50 %)
- Distance de montage supérieure/inférieure (passive) : 30 mm / 30 mm (sortie ≥50 %)
- Consignes de montage : empilable : PN ≥50 %, horizontal 5 mm, à côté des composants actifs 15 mm, vertical 50 mm
- Rangement : PN <50 %, horizontal 0 mm, vertical 40 mm, vertical inférieur 20 mm
- Peintures de protection : Non
- Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
- Revêtement : plastique
- Hauteur de mise en œuvre : ≤ 5000 m (> 2000 m, tenir compte du derating)
- Classe climatique: 3K3 (selon EN 60721)
- Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
- Choc : 18 ms, 30g, par direction spatiale (selon IEC 60068-2-27)
- Code de vitesse: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- Désignation de la norme : variation de réseau/sous-tension
- Sécurité Appareils de mesure, de commande, de régulation et de laboratoire: Sécurité Appareils de mesure, de commande, de régulation et de laboratoire
- Faible tension de protection : faible tension de protection
- Pertes de tension réseau : chutes de tension réseau
- UL : UL
- CSA: CSA
- SIQ: SIQ
- Construction navale: Construction navale
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Exigences CEM Émission de brouillage: EN 61000-6-3;EN 61000-6-4
- Exigences CEM Immunité: EN 61000-6-1;EN 61000-6-2
- Exigences CEM Centrale électrique: EN 61850-3;EN 61000-6-5
- Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
- Rayonnement perturbateur : rayonnement perturbateur
- DNV GL Émission de brouillage guidée par la ligne : DNV GL Émission de brouillage guidée par la ligne
- DNV : classe B
- DNV GL Rayonnement de brouillage : DNV GL Rayonnement de brouillage
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact : 6 kV (degré de précision de contrôle 4)
- Décharge d'air: 8 kV (degré d'intensité d'essai 3)
- Note: Critère B
- Champ RF électromagnétique: Champ RF électromagnétique
- Épaisseur du champ d'essai : 1000 A/m
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Charge de surtension (Surge) : charge de surtension (Surge)
- Influence guidée : influence guidée
- Entrée/sortie/signal : asymétrique
- Tension : 1 kV
- Champ magnétique à fréquence énergétique : champ magnétique à fréquence énergétique
- Perte de tension : chute de tension
- Perte de tension : 0 %
- Champ magnétique impulsionnel : champ magnétique impulsionnel
- Grandeurs parasites asymétriques guidés par câble : grandeurs asymétriques guidées par câble
- Niveau de test 1: 100 kHz
- Niveau de test 2: 1 MHz
- Niveau de test 3 : 1,5 kHz 15 kHz (degré de précision de test 3)
- Niveau de test 4 : 15 kHz 150 kHz (degré de précision de test 3)
- Niveau de test 5 : 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (degré de précision de contrôle 3)
- Niveau de test 6 : 0 Hz 16,7 Hz 50 Hz 60 Hz (degré de précision de contrôle 3)
- Part alternative sur la tension continue : part alternative sur la tension continue
- Part de change : 10 % (ONU)
- Arbre oscillant amorti : vague oscillante amortie
- Entrée, sortie (niveau de test 1) : 1 MHz (degré de précision de contrôle 2 - symétrique)
- Entrée, sortie (niveau de test 2) : 1 MHz (degré de précision de contrôle 2 - asymétrique)
- Signaux (niveau de test 1) : 1 MHz (degré de précision de contrôle 2 - symétrique)
- Signaux (niveau de test 2) : 1 MHz (degré de précision de contrôle 2 - asymétrique)
- Champ magnétique oscillant amorti : champ magnétique oscillant atténué
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
- Température ambiante (Startup type tested) : -40 °C
- Derating: > 60 °C (2,5 %/K de Pout nom.)
- Nombre de périodes: 0,5 / 1 / 5 / 50 périodes
- Distance de montage droite/gauche (active, passive) : 0 mm / 0 mm (sortie ≤50 %)
- Distance de montage supérieure/inférieure (active, passive) : 30 mm / 30 mm (sortie ≤50 %)
- Version des boîtiers : polycarbonate (PC), UL 94 V0
- Sortie de signal configurable : sortie de signal configurable
- Type de produit
Convertisseur CC/CC
- Type
QUINT4-PS/12-24DC/24DC/2.5/PT
- Tension d'entrée (min.)
12 V/DC
- Tension d'entrée (max.)
24 V/DC
- Tension de sortie
24 V/DC
- Courant de sortie (max.)
2.5 A
- Courant de sortie (max.) - arrondi
2.5 A
- Connexion
Raccordement à ressort Push-In
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
70 °C
- Dim.
(L x l x H) 90 x 32 x 106 mm
- Hauteur
106 mm
- Longueur
90 mm
- Largeur
32 mm
- Contenu
1 pc(s)
- Profondeur
90 mm
IP20
- Hauteur d'encastrement
106 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3582669 Phoenix Contact 1066714 Convertisseur CC/CC 24 V/DC 2.5 A Contenu 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3582669 Phoenix Contact 1066714 Convertisseur CC/CC 24 V/DC 2.5 A Contenu 1 pc(s)
Description
Convertisseur DC/DC à cadence primaire, QUINT Power, montage sur rail support, entrée : 12 V c.c. - 24 V c.c., sortie : 24 V c.c. / 2,5 A
