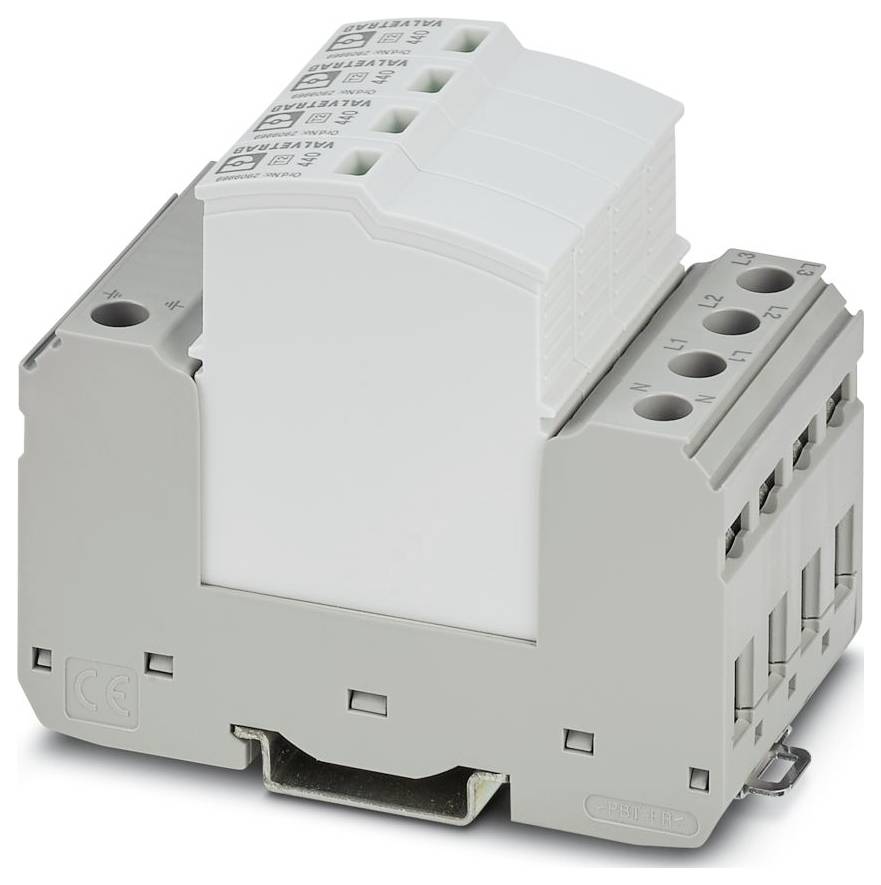

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Limiteur de surtension 40 kA 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (254,17 € / unité(s))
254,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : SEC Family
- CLASSE D'ESSAI CEI: II;T2
- Forme : module de rail support enfichable en deux parties
- Nombre de pôles : 3
- Message Protection contre les surtensions défectueux : optique, contact de télécommunication
- TENSION NOMINALE ONU : 400/690 V C.A. (TN-S) ; 400 V C.A. (IT)
- Affichage / Télécommunication : Affichage / Télécommunication
- Fonction de commutation : changeur
- Type de raccordement : raccord emboîté/vissé via COMBICON
- Filetage à vis : m2
- Couple de serrage : 0,25 Nm
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 28 ... 16
- Largeur : 49,2 mm
- Hauteur : 97,9 mm
- Profondeur : 74,5 mm (rail support inclus 7,5 mm)
- Unité de division: 2,7 TE
- Classe inflammabilité conformément à la norme UL94 : V-0
- Boîtier de matériau : PA 6.6-FR 20 % GF;PBT-FR
- SENS D'ACTION : 3L-N/PE
- Tension continue maximale UC : 440 V c.a.
- Courant de choc nominal en µs (8/20): 20 kA
- Temps de réponse TA: ≤ 25 ns
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 80 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations: EN 61643-11
- Référence : 2012
- Type de montage : rail support : 35 mm
- EN type : T2
- SYSTÈME D'ALIMENTATION ÉLECTRIQUE IEC: TN-S;IT
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Fréquence nominale FN : 50 Hz (60 Hz)
- Valeur CTI du matériau: 600
- MATIÈRE ISOLANTE: PA6.6-FR 20% GF;PBT-FR
- Groupe de matériaux: I
- SENTIERS DE PROTECTION : L-N;L-PE;N-PE
- Consommation électrique en veille PC : ≤ 720 MVA
- Courant de décharge maximal Imax (8/20) µs: 40 kA
- Comportement TOV à UT: 581 V AC (5 s / mode sans arrêt);762 V AC (120 min / mode de défaillance sûr)
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement) : 30g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Désignation du connecteur : contact de télécommunication défectueux
- Tension de fonctionnement : 5 V c.a. ... 250 V C.A. ; 125 V C.C. (200 MA C.C.)
- Courant de fonctionnement : 5 mA AC ... 1 A C.A. ; 1 A C.C. (30 V C.C.)
- Longueur de section dénudée : 7 mm
- Contact de télécommunication défectueux : contact de télécommunication défectueux
- Courant de charge nominale IL : 40 A (patin de câble de fourche Biconnect M4 6 mm²) ; 63 A (douille de fil TWIN 2 x 10 mm²)
- Résistance aux courts-circuits ISCCR : 25 kA (pour la présécurité jusqu'à 315 A gG) ; 50 kA (pour la présécurité jusqu'à 200 A gG)
- Niveau de protection Up (L-N) : ≤ 4 kV
- Niveau de protection Up (L-PE) : ≤ 1,9 kV
- Niveau de protection Up (N-PE) : ≤ 1,9 kV
- Tension résiduelle Ures (L-N): ≤ 4 kV (à IN);≤ 3,5 kV (à 10 kA);≤ 3,2 kV (à 5 kA);≤ 3,1 kV (à 4 kA);≤ 2,85 kV (à 2 kA)
- Tension résiduelle Ures (L-PE): ≤ 1,9 kV (à IN);≤ 1,65 kV (à 10 kA);≤ 1,5 kV (à 5 kA);≤ 1,45 kV (à 4 kA);≤ 1,35 kV (à 2 kA)
- Tension résiduelle Ures (N-PE): ≤ 1,9 kV (à IN);≤ 1,65 kV (à 10 kA);≤ 1,5 kV (à 5 kA);≤ 1,45 kV (à 4 kA);≤ 1,35 kV (à 2 kA)
- Présécurité maximale pour le câblage de passage V‑: 40 A (gG / Biconnect M4 patins de câble de fourche 6 mm²);63 A (gG / TWIN manchon de fil 2 x 10 mm²)
- Présécurité maximale pour le câblage par piqûre: 315 A (gG)
- Général : général
- EN 61643-11: EN 61643-11
- Couleur (fiche) : gris clair (RAL 7035)
- Couleur (élément de base) : gris (RAL 7042)
- Type de produit
Limiteur de surtension
- Courant de fuite
40 kA
- Modèle
Module de rail support enfichable en deux parties
IP20
- Référence fabricant
1076468
- Type
2
- Dim.
(l x H x P) 49.2 x 97.9 x 74.5 mm
- Largeur
49.2 mm
- Hauteur
97.9 mm
- Profondeur
74.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Limiteur de surtension 40 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Limiteur de surtension 40 kA 1 pc(s)
Description
Parafoudre enfichable, comm. Type 2 / Classe II, pour les réseaux d'alimentation 3 phases avec N et PE séparés (système à 5 conducteurs: L1, L2, L3, N, PE), Avec contact de télécommunication.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
