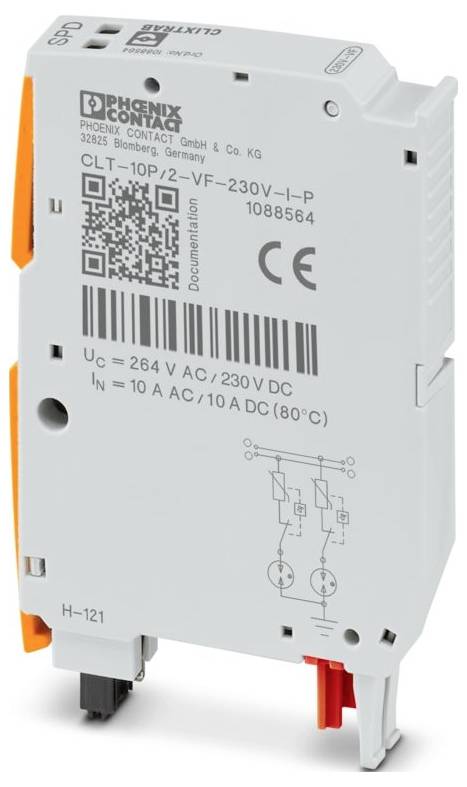

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Prise parasurtenseur 6 kA Piece 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (120,83 € / unité(s))
120,83 €
HT
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : CLIXTRAB
- CLASSE D'ESSAI CEI: C1;C2;C3;D1
- Format : fiche
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE UN : 240 V C.A.
- Type de raccordement : enfichable
- Largeur : 10,3 mm
- Hauteur : 53,25 mm
- Profondeur : 81,9 mm
- Couleur : gris clair RAL 7035
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau du boîtier : PA 6.6+GV 20 %
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Catégorie : Line-Earth Ground
- Tension continue maximale UC : 230 V c.c. ; 264 V c.a.
- COURANT ASSIGNÉ: 10 A C.A. (80 °C / 10 A C.A. C);6 A C.C. (80 °C / 6,3 A C.C. F);10 A C.C. (80 °C / 10 A C.C. D01 GR)
- Courant de fonctionnement IC en UC : ≤ 1 µA
- Courant conducteur de protection IPE: ≤ 2 µA
- Courant de décharge total iTotal (8/20) µs: 6 kA
- Niveau de protection Up (terre de veine): ≤ 1,4 kV (C1 - 1,5 kV / 750 A);≤ 1,4 kV (C2 - 6 kV / 3 kA);≤ 1,5 kV (C3 - 50 A)
- Présécurité requise maximum : 10 A c.a. (C) ; 6,3 A c.c. (F) ; 10 A c.c. (D01 GR)
- Résistance au courant de choc (terre de veine): C1 - 1,5 kV / 750 A;C2 - 6 kV / 3 kA;C3 - 50 A;D1 - 500 A
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 80 °C
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m (amsl)
- Normes/réglementations: EN 61643-21
- Remarque : 2001 + A1:2009 + A2:2013
- Type de montage : sur élément de base
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Matière isolante : PA 6.6+GV 20 %
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Choc (fonctionnement): 5g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z);10g (demi-sinus / 8 ms / 3x ±X, ±Y, ±Z);5g (demi-sinus / 30 ms / 3x ±X, ±Y, ±Z)
- Vibration (fonctionnement): 0,58g (5 ... 150 Hz / 5 h / X, Y, Z);1g (5 ... 2000 Hz / 5 h / X, Y, Z)
- Temps de réponse TA (veine-terre): ≤ 100 ns
- Amortissement d'insertion AE, asym. : Type. 0,3 dB (≤ 60 MHz/150 Ω)
- Temps de réinitialisation de l'impulsion (Terre de veine): ≤ 30 ms
- Fréquence limite fg (3 dB), asym. (Masse du signal) dans le système 150 Ω: Type. 60 MHz
- Capacité (masse de signal de l'axe): Type. 20 pF
- Type de produit
Prise parasurtenseur
- Courant de fuite
6 kA
- Tension nominale
230 V/AC
- Modèle
Connecteur mâle
IP20
- Référence fabricant
1088564
- Dim.
(l x H x P) 10.3 x 53.25 x 81.9 mm
- Largeur
10.3 mm
- Hauteur
53.25 mm
- Profondeur
81.9 mm
- Contenu
1 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Prise parasurtenseur 6 kA Piece 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563560 Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Prise parasurtenseur 6 kA Piece 1 pc(s)
Description
Connecteur de protection contre les surtensions directement enfichable sur 2 bornes de série, avec affichage d'état intégré sur le module pour un circuit de signaux fonctionnant sans potentiel terrestre à 2 fils avec courant nominal Hohem. Tension nominale : 230 V/AC
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
