Phoenix Contact 1102626 SCX 4POE 2LX Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s fonction PoE
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 657,50 €
3
2% = 40,44 €
1 617,06 €
5
3% = 56,52 €
1 600,98 €
10
4% = 67,29 €
1 590,21 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 657,50 € / unité(s))
1 657,50 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Smart ethernet box
- Type de raccordement : raccordement à ressort Push-in
- Largeur : 284 mm
- Hauteur : 364 mm
- Profondeur : 121 mm
- Couleur : gris clair RAL 7035
- Classe de inflammabilité selon UL 94: V0 (boîtier, extinction d'un échantillon à serrage vertical en 10 secondes, pas d'égouttement de plastique fondu, 60 secondes maximum);V2 (câble, extinction d'un échantillon à serrage vertical en 30 secondes, égouttement en feu autorisé)
- Conditions ambiantes: Conditions environnementales
- Indice de protection: IP65 (selon DIN EN 60529: Protection totale contre le contact, la poussière ne peut pas pénétrer, protection contre les rayons d'eau de n'importe quelle direction)
- Température ambiante (fonctionnement): -40 °C ... 70 °C (>50 °C Derating)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude : 2000 m
- Normes/réglementations: EN 61000-6-4
- Type de montage : montage mural ; montage sur mât
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: III (pour les modules de protection enfichés);II (sans les modules de protection)
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
- Longueur de section dénudée : 10,00 mm
- Fréquence : 0,15 MHz... 80 MHz ( modulation d'amplitude à 80 % avec 1 kHz)
- Vitesse de transmission : 100/1000 Mbit/s (selon le module SFP utilisé)
- 2 conducteurs de même section transversale flexible m. Douille de fil TWIN avec douille en plastique: 0,5 mm² ... 1,5 mm²
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,2 mm² ... 4 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,2 mm² ... 4 mm²
- Étiquette : ISA-S71.04-1985 G3 Harsh Group A
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale à condition nominale : min. 7 W (à 230 V c.a., mode veille)
- Classe de protection: I (mise à la terre de protection de toutes les parties conductrices du boîtier)
- Longueur de transmission : < 80 km (selon le module SFP utilisé)
- Résistance aux chocs : IK10 (selon IEC 62262 : énergie de choc 20 J, correspond à 5 kg de 40 cm de hauteur)
- Plage de tension d'alimentation: 100 V c.a. ... 240 V C.A. -15 % ... +10 % (monophasé)
- CE : CE
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Entrée : ± 1 kV (alimentation AC, ligne contre ligne) ;± 2 kV (alimentation AC, conduite contre terre)
- Signal : ± 2,2 kV (1 minute)
- Désignation standard : protection incendie
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Rayonnement perturbateur : rayonnement perturbateur
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact: ± 6 kV
- Décharge d'air: ± 8 kV
- Note: Classe B, zone d'application résidentielle et petite entreprise
- Champ RF électromagnétique: Champ RF électromagnétique
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Influence guidée : influence guidée
- Tension : 10 V
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Test du pollueur: Test du pollueur
- Émission de dérangement : émission de dérangement
- Résistance aux interférences : EN 61000-6-2
- MTTF: 450 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);228 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);96 ans ( norme SN 29500, température 40 °C, cycle de travail 100 %)
- Approvisionnement : approvisionnement
- Autres résistances : résistance aux UV selon UL746C, liste F1/évaluation (boîtier extérieur, 1000 heures sous vieillissement au xénon, essai de plongée sous-marine de 7 jours) ; résistance au brouillard salin selon IEC 60068-2-11 (96 h dans 5 % de brouillard salin)
- Épaisseur de champ : 10 V/m
- Charge de courant de choc (Surge) : charge de courant de choc (Surge)
- Remarque sur le type de connexion : modules SFP disponibles en tant qu'accessoires
- Nombre de canaux : 1 (Push-in Technology)
- Média de transmission : selon le module SFP utilisé
- Section de conducteur flexible [AWG]: 24 ... 10
- Courant de sortie : 300 mA (typique)
- Tension d'isolation nominale : 3 kV c.a. (entrée / sortie, IEC/EN 60950-1)
- Tension nominale de sortie : 24 V c.c. ±10 % (alimentation pour les appareils dans la boîte Ethernet Smart)
- Matériau (boîtier) : polycarbonate
- Matériau (presse-étoupe) : polyamide
- Matériau (joint de la presse-étoupe): Néoprène
- Fonctionnalité de base : Commutateur Store and Forward, conforme à la norme IEEE 802.3
- Données: Ethernet / Fast Ethernet / Gigabit Ethernet: Données: Ethernet / Fast Ethernet / Gigabit Ethernet
- Puissance de sortie maximale : 165 W (>55 °C Derating, voir fiche technique) ; 155 W (lorsque la sortie de commutation est active, >55 °C Derating) ; 90 W (par port POE1...3, >50 °C Derating, voir fiche technique) ; 30 W (POE4)
- Données : Interface de configuration : Données : Interface de configuration
- Données : Sortie de commutation : Données : Sortie de commutation
- Entrée/point de serrage rigide : 1 mm²... 6 mm²
- Commutateur/point de serrage flexible : 0,2 mm²... 6 mm²
- Section de conducteur flexible AWG max: 16
- Section de conducteur flexible AWG min: 24
- Charge/charge de sortie Sortie de courant : pas de charge inductive
- Fonctions Switch : Fonctions Switch
- Fonctions de diagnostic : RMON History;LLDP (Link Layer Discovery Protocol);Traps SNMP;Portmirroring N:1;ACD (Address Conflict Detection)
- Fonctions de filtrage : priorisation des ports ; VLAN (jusqu'à 32 VLAN)
- Paramétrage IP : Client DHCP;BootP;Adresse IP statique
- Tableau d'adresses MAC : 8k
- Gestion : Gestion basée sur le Web (HTTP/HTTPS) ; SNMPv2/v3 ; Interface de ligne de commande (Telnet, SSH)
- Redondance : RSTP (Rapid Spanning Tree Protocol selon IEEE 802.1D-2004) ; Large Tree Support ; FRD (Fast Ring Detection)
- Autres fonctions : Jumboframes
- Synchronisation horaire : SNTP (Simple Network Time Protocol)
- Fonctions de sécurité : Fonctions de sécurité
- Fonctions : Fonctions
- Décharge indirecte: ± 6 kV
- Fonctionnalité : Fonctionnalité
- Type de produit
Commutateur Ethernet industriel
- Vitesse de transfert LAN
1000 MBit/s
- Débit de transmission
10 / 100 / 1000 MBit/s
- Fonctionnalités de base
Commutateur - Géré
- Ports Ethernet
5
- Ports SFP
2 x
- Ports 10/100/1000 Mb/s
4 x
- Ports FO
2
- Jumbo Frames
oui
- Spécificités
fonction PoE
- Adresses MAC
8000
- Largeur
284 mm
- Hauteur
364 mm
- Profondeur
121 mm
- Type
SCX 4POE 2LX
- Interfaces
RJ45
SFP
IP65
- Tension de fonctionnement
100 V/AC
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563691 Phoenix Contact 1102626 SCX 4POE 2LX Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s fonction PoE
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563691 Phoenix Contact 1102626 SCX 4POE 2LX Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s fonction PoE
Description

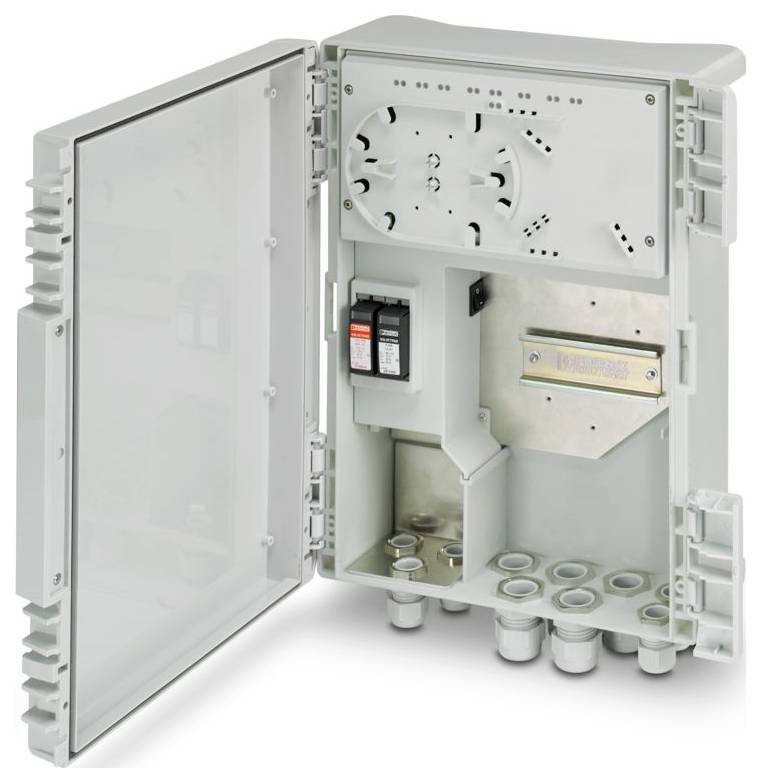

Boîte Ethernet Smart pour connecter des terminaux PoE, quatre ports PoE, deux ports de liaison montante (slot SFP), commutateur géré, protection contre les surtensions et cassette d'épissage intégrée, tension d'alimentation 100 ... 240 V AC, montage mural ou sur mât
