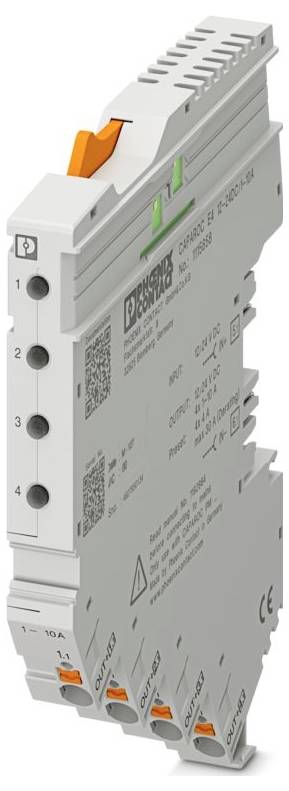

Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Disjoncteur électronique 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Disjoncteur électronique
Modèle
Module d'enfichage
Connexion
Raccordement à ressort Push-In
Indice de protection
IP20
Longueur
111.3 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
99,99 €
3
3% = 8,28 €
97,23 €
5
4% = 19,40 €
96,11 €
10
5% = 46,10 €
95,38 €
25
5% = 136,25 €
94,54 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (99,99 € / unité(s))
99,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : CAPAROC
- Forme : module d'enfichage
- Nombre de pôles: 1.
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 4 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 12,4 mm
- Hauteur : 132,4 mm
- Profondeur : 111,3 mm (rail support inclus 7,5 mm)
- Couleur : gris clair RAL 7035
- Classe inflammabilité conformément à la norme UL94 : V-0
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -30 °C ... 65 °C (la plage de température du module d'alimentation doit être prise en compte)
- Température ambiante (stockage/transport) : -40 °C ... 70 °C
- Altitude: ≤ 4000 m (amsl)
- Normes/réglementations: EN 60068-2-27
- Remarque : Influences environnementales - chocs
- Type de montage : enfichable sur rail électrique CAPAROC CR…
- Propriétés d'isolement: Propriétés d'isolation
- Degré de pollution : 2
- Choc (fonctionnement): 30g (durée de 11 ms, impulsion de choc demi-sinusoïdale, selon IEC 60068-2-27);25g ( durée de 6 ms, impulsion de choc demi-sinusoïdal selon IEC 60068-2-27, choc permanent)
- Vibration (fonctionnement): 5g (10 Hz ... 150 Hz / 10 cycles / axe / X, Y, Z)
- Tension de fonctionnement : 10 V c.c. ... 30 V C.C.
- Longueur de dénudage : 10 mm
- Général : général
- Résistance à la tension : 35 V c.c. (circuit de charge)
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 4 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 4 mm²
- Étiquette : ISA S71.04.2013 G3 Harsh Group A
- MATÉRIAU: PA 6;PA 6;PA 6;PC
- Sécurisation : électronique
- Perte de puissance : type. 0,6 W (au ralenti à 24 V) ;< 3,3 W (en mode nominal à 24 V et 10 A)
- TENSION ASSIGNÉE : 12 V C.C. ; 24 V C.C.
- Indice de protection: III
- Rendement : 99 %
- Résistance au retour : max. 35 V c.c.
- MTBF (IEC 61709, SN 29500) : 11140621 h (à 25 °C avec 21 % de charge) ; 4699883 h (à 40 °C avec 34,25 % de charge) ; 534110 h (à 40 °C avec 100 % de charge)
- Test du pollueur: Test du pollueur
- Nombre de canaux : 2
- Retard de mise sous tension : 50 ms (préréglé en usine par canal) ; adaptable avec les modules d'alimentation CAPAROC PM IOL et CAPAROC PM PN
- Homologation UL : Homologation UL
- Exécution de contact : sans séparation galvanique
- Tension nominale : 0,5 kV
- Nombre d'emplacements : 2
- Circuit de charge : Circuit de charge
- Type de déclenchement: E (électronique)
- Pré-sécurité requise : nécessaire uniquement si Imax de l'alimentation > capacité de commutation de court-circuit. Élément Fail-Safe intégré.
- Limitation active de courant : type. 2.0 x IN à ≤ 3 A;type. 1.5 x IN IN IN IN IN IN IN IN ≥ 4 A
- Courant de repos I0 : type. 25 mA (au ralenti à 24 V)
- Indication de température : 20 A (courant total à 40 °C) ; 10 A (courant total à 65 °C)
- Cas de tension : 0,14 V (à 10 A)
- Élément Fail-Safe : 15 A DC (par canal de sortie)
- Temps d'arrêt: 5 s (en cas de surcharge 1,1…1,3 x IN à ≥ 4 A);5 s (en cas de surcharge 1,1…1,7 x IN à < 4 A);type. 400 ms (max. 450 ms pour les courants de démarrage élevés);type. 20 ms (en cas de court-circuit > 1,5 x IN)
- Coupure sous-tension : ≤ 8,5 V c.c. (actif) ;≥ 9,2 V c.c. (inactif)
- Max. Charge capacitive : ≤ 75000 µF (en fonction du réglage du courant et du courant de court-circuit disponible)
- Test d'humidité : 96 h, 95 % RH, 40 °C.
- Courant assigné EN: 2 / 4 / 6 / 8 / 10 A DC (réglable par commutateur à code rotatif);1 / 2 / 6 / 7 / 5 / 3 / 4 / 8 / 9 / 10 A DC (réglable en mode RC via module d'alimentation avec interface de communication)
- Capacité de commutation de court-circuit : 300 A
- Courant assigné (préréglé) : 2 A
- Tolérance de mesure I: ± 10 % (type)
- Arrêt de surtension : ≥ 32,5 V c.c. (actif) ;≤ 30,5 V c.c. (inactif)
- Sortie sécurisée : sortie sécurisée
- Canal LED OFF : OFF (canal éteint)
- Canal LED jaune : s'allume (canal activé, utilisation du canal > 80 %) ; clignote deux fois (vérifier l'installation, aucune communication avec le module d'alimentation)
- Canal LED vert : s'allume (canal activé) ; clignote (canal activé, position du commutateur de codage ne correspond pas à la valeur définie)
- Canal LED rouge : s'allume (canal éteint, surtension ou sous-tension active) ; s'allume temporairement (canal éteint, phase de refroidissement 5 s, déclenchement de surcharge ou de court-circuit) ; clignote (canal éteint, réactivé, déclenchement de surcharge ou de court-circuit) ; clignote deux fois (canal éteint, dépassement de la limite de courant total du système)
- Canal LED rouge-jaune : clignote (le canal est surchargé et s'éteint)
- Canal LED rouge-vert : clignote (canal éteint, mode de programmation actif, réglage du courant après déclenchement de surcharge ou de court-circuit)
- Type de produit
Disjoncteur électronique
- Modèle
Module d'enfichage
- Connexion
Raccordement à ressort Push-In
IP20
- Longueur
111.3 mm
- Largeur
12.4 mm
- Hauteur
132.4 mm
- Convient pour
Rail électrique CAPAROC CR…
- Contenu
1 pc(s)
- Type
CAPAROC E2 12-24DC/2-10A
- Dim.
(L x l x H) 111.3 x 12.4 x 132.4 mm
- Profondeur
111.3 mm
- Tension de fonctionnement
30 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563935 Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Disjoncteur électronique 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563935 Phoenix Contact 1110984 CAPAROC E2 12-24DC/2-10A Disjoncteur électronique 1 pc(s)
Description
Disjoncteur électronique E (électronique), 1 broche, ligne de déclenchement : électronique, type de montage : enfichable sur rail électrique CAPAROC CR…, courant dimensionnel : 10 A
