Name: Phoenix Contact 2909903 PTCB E1 24DC/2A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Brand: Phoenix Contact
SKU: 2225782
Availability: OutOfStock

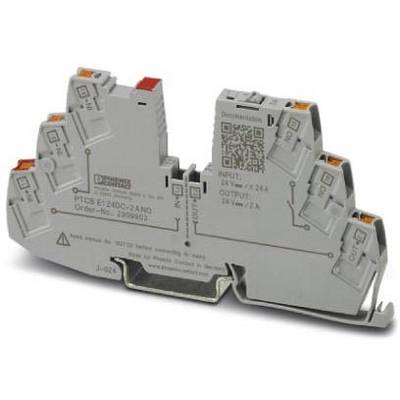

Un composant électrique gris, modulaire, doté de plusieurs bornes et portant des spécifications techniques imprimées.

'Appareil électronique doté de plusieurs ports, sur lequel sont branchés des câbles de couleur, devant un arrière-plan neutre.'

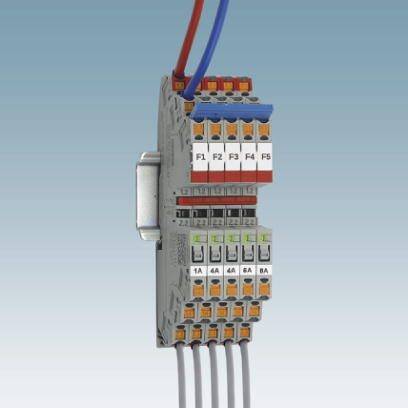

Borne multipolaire avec câbles multicolores, interrupteurs étiquetés de 'F1' à 'F6' et fusibles. Relie les circuits électriques dans les installations électroniques.

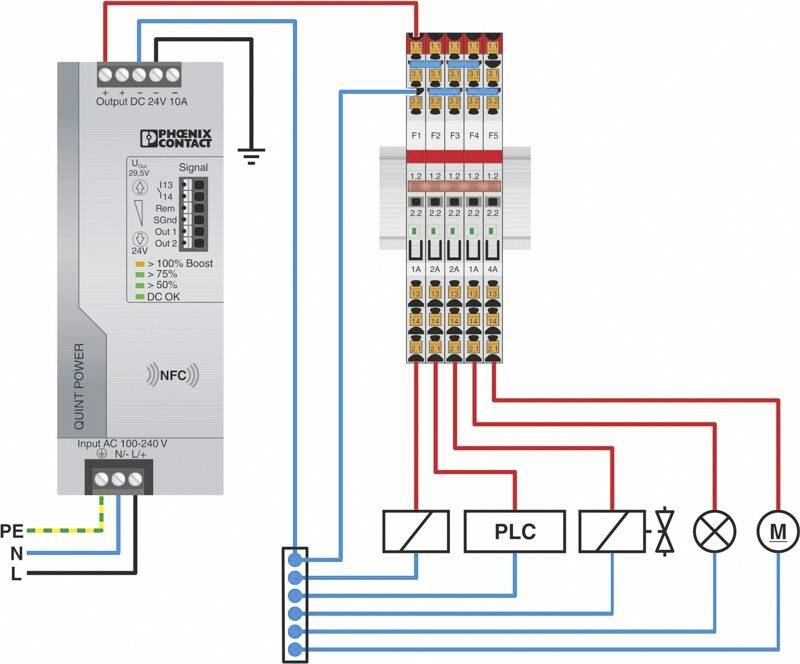

Diagramme d'un plan de câblage électrique avec une alimentation électrique et un automate programmable. Les étiquettes indiquent les connexions et les intensités de courant.

Une rangée verticale de fusibles électriques, étiquetés '1.1', '1.2', '2.1', '2.2', et 'F1' ; la LED verte est allumée.

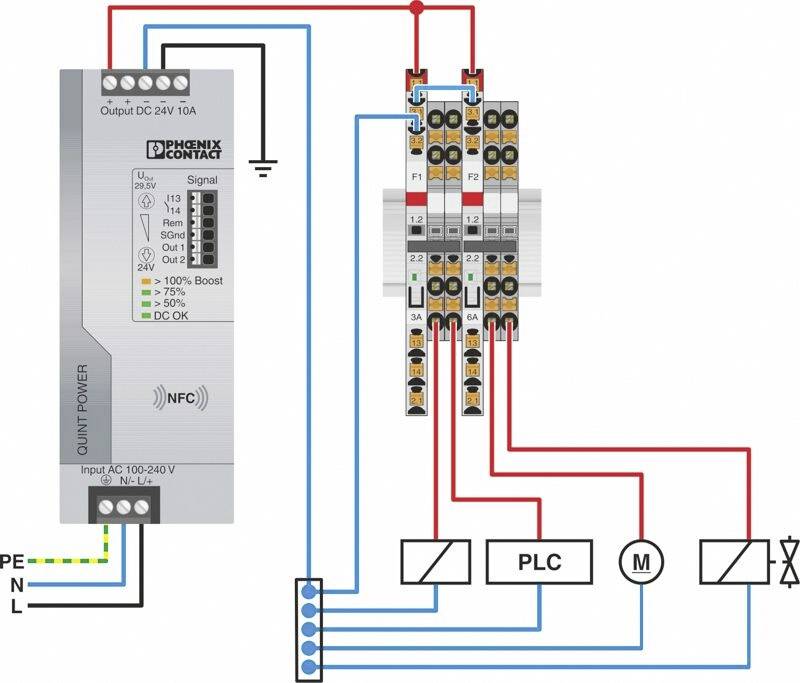

Schéma de câblage pour un système électrique avec alimentation, disjoncteur et unité de commande. Illustre le câblage et les connexions vers l'automate programmable (API) et le moteur.

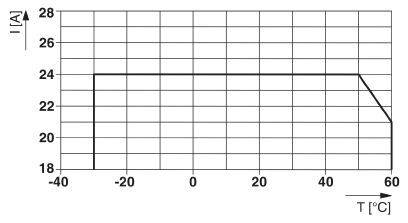

Le diagramme montre l'intensité du courant (I en ampères) en fonction de la température (T en degrés Celsius) ; constant à 24A de -40°C à 25°C, il chute brutalement à 60°C.

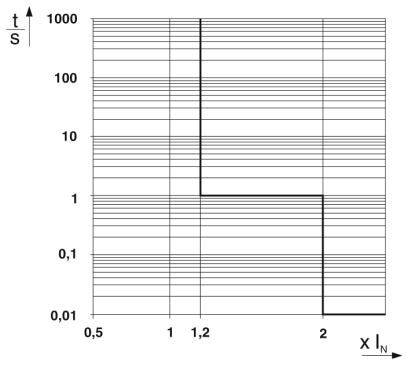

Le diagramme présente un système de coordonnées à deux axes avec des échelles logarithmiques. 't/S' est représenté sur l'axe des ordonnées, 'X/N' sur l'axe des abscisses. Les lignes forment une structure en escalier.

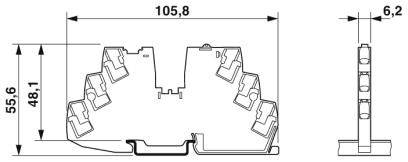

Dessin technique d'une borne de connexion électrique avec dimensions : largeur 105,8 mm, hauteur 55,6 mm, profondeur 6,2 mm.

1/9

Photo non contractuelle

Type de produit

Disjoncteur de protection

Modèle

Disjoncteur électronique

Connexion

Push-In

Type de contact

1 NO (T)

Couleur

gris (signalisation)

Fiche technique (PDF)

Livraison avant le ven. 9 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (35,83 € / unité(s))

35,83 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Classe de inflammabilité UL 94 : V-0
Type de montage : rail support : 35 mm
Nombre de pôles: 1.
Indice de protection: III
Forme : module de rail porteur monobloc
Type de fusible : électronique
Tension nominale : 0,5 kV
Tension de fonctionnement : 18 V/DC 30 V DC
Tension de mesure : 24 V DC
Courant nominal EN : 24 A DC (courant total en entrée)
Élément Fail-Safe : 4 A DC
Degré d'efficacité : 99 %
Courant de repos I0 : type. 12 ma
Puissance dissipée : type. 0,3 W (au ralenti)
Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
Température : 21 A (courant total à 60 °C)
Type de déclenchement : E (électronique)
Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
Résistance à la tension : max. 35 V DC (circuit de charge)
Chute de tension : 0,06 V (à 2 A)
Durée d'arrêt du circuit de charge : ≤ 10 ms (>en cas de court-circuit 2,0 x IN)
Section de conducteur rigide : 0,2 mm²... 4 mm²
Section de conducteur AWG: 24... 14
Section de conducteur flexible avec Embout de câble avec Manchon en plastique : 0,2 mm²... 2,5 mm²
Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,2 mmm²... 2,5 mm²
TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
Courant de fonctionnement DC : 100 ma DC

Type de produit: Disjoncteur de protection

Modèle: Disjoncteur électronique

Connexion: Push-In

Type de contact: 1 NO (T)

Couleur: gris (signalisation)

Température min.: +60 °C

Température max.: -30 °C

: IP20

Longueur: 55.6 mm

Largeur: 6.2 mm

Hauteur: 105.8 mm

Contenu: 1 pc(s)

Type: PTCB E1 24DC/2A NO

Dim.: (L x l x H) 55.6 x 6.2 x 105.8 mm

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Description

Les applications sont faciles à mettre en place car elles peuvent être pontées vers le programme de bornes en série CLIPLINE complet. Construction personnalisée pour une protection adaptée, en fonction de vos besoins.

Ce texte a été traduit par une machine.

Description

Quel type de Disjoncteurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Disjoncteur de protection thermique TRU COMPONENTS 532959 250 V/AC 15 A 1 pc(s)

Conrad Electronic

3,16 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532932 250 V/AC 6 A 1 pc(s)

Conrad Electronic

3,16 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532940 250 V/AC 10 A 1 pc(s)

Conrad Electronic

2,91 €^*

TRU COMPONENTS TC-13401636 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 pc(s)

Conrad Electronic

4,16 €^*

TRU COMPONENTS TC-13401600 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401640 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 15 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401620 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 20 A 1 pc(s)

Conrad Electronic

5,83 €^*

TRU COMPONENTS TC-13401604 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401616 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 15 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401652 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401624 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 pc(s)

Conrad Electronic

4,16 €^*

TRU COMPONENTS TC-13401644 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 20 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401632 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401628 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401648 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401612 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401608 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 pc(s)

Conrad Electronic

3,74 €^*

Schurter 4400.0017 4400.0017 Disjoncteur de protection 1 pc(s)

Conrad Electronic

9,99 €^*

Disjoncteur de protection moteur Schneider Electric GV2ME08 GV2ME08 1 pc(s) Box

Conrad Electronic

76,66 €^*

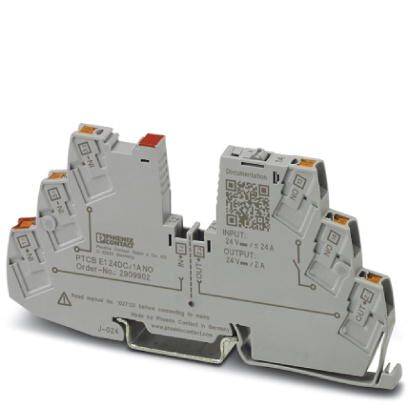

Phoenix Contact 2909902 PTCB E1 24DC/1A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

46,66 €^*

Schneider Electric VW3M3308 Accessoire pour disjoncteur 1 pc(s)

Conrad Electronic

495,83 €^*

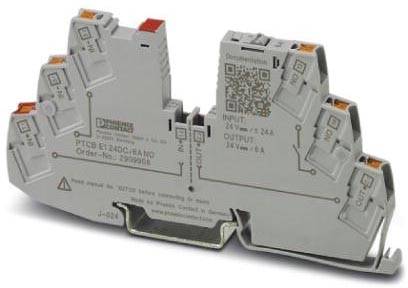

Phoenix Contact 2909908 PTCB E1 24DC/6A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

35,83 €^*

Siemens 5SY17022 5SY1702-2 Disjoncteur de protection plombable 72 V/DC 2 A 1 pc(s)

Conrad Electronic

32,49 €^*

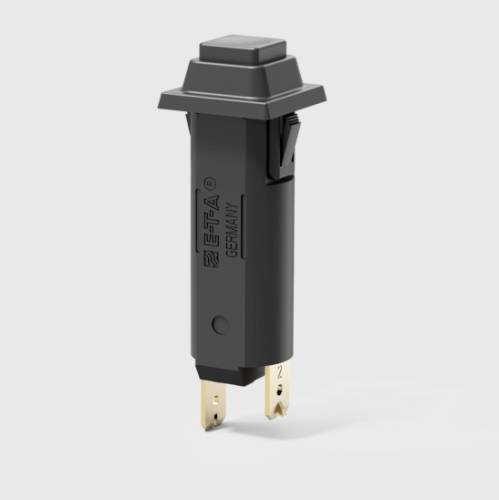

ETA Engineering Technology 1110-F112-P1M1-16A Disjoncteur de protection 250 V/AC, 50 V/DC 16 A 1 pc(s)

Conrad Electronic

24,16 €^*

Phoenix Contact 2909910 PTCB E1 24DC/8A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

46,66 €^*

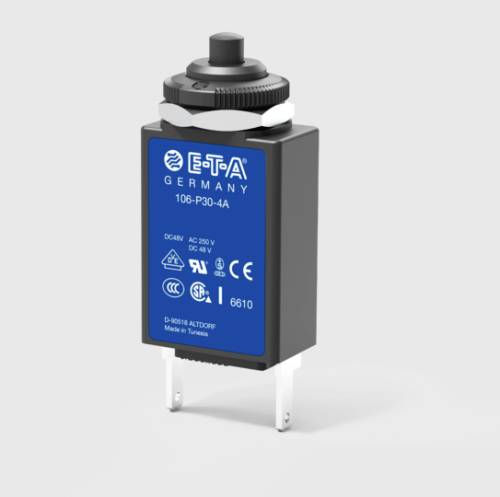

ETA Engineering Technology 106-P30-1A Disjoncteur de protection 240 V/AC, 48 V/DC 1 A 1 pc(s)

Conrad Electronic

22,49 €^*

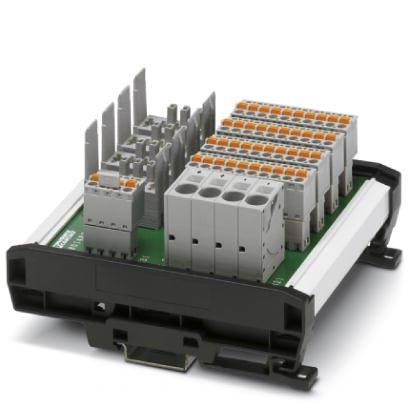

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Distributeur de potentiel 1 pc(s)
