Name: Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Brand: Phoenix Contact
SKU: 2225786
Availability: InStock

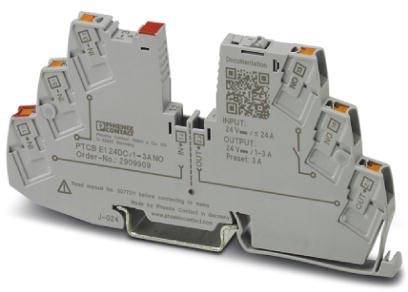

Un composant électronique, probablement un dispositif de protection contre les surtensions, avec des étiquettes et des connexions pour les entrées et les sorties.

Module électronique avec plusieurs ports et connexions de câbles, positionné verticalement, montrant des câbles codés par couleur pour une connexion facile.

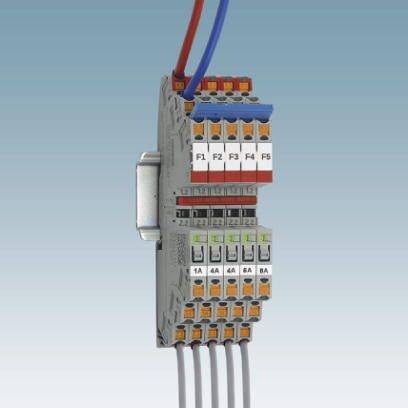

Système modulaire de distribution électrique : Plusieurs circuits reliés par des câbles, marqués en rouge/bleu en haut, gris en bas.

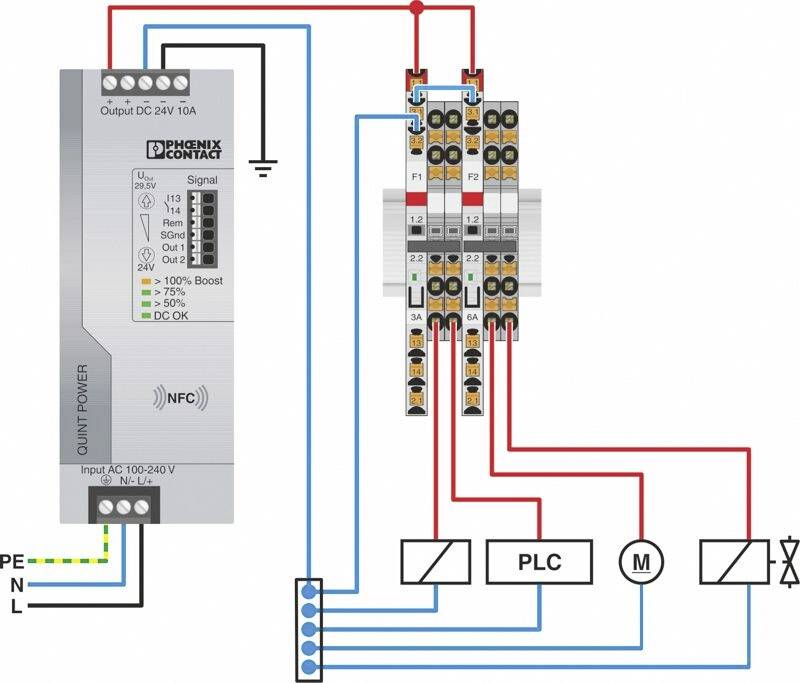

Schéma d'alimentation électrique : Montre le câblage entre une unité de sortie DC, un bornier, un automate programmable industriel (API) et un moteur.

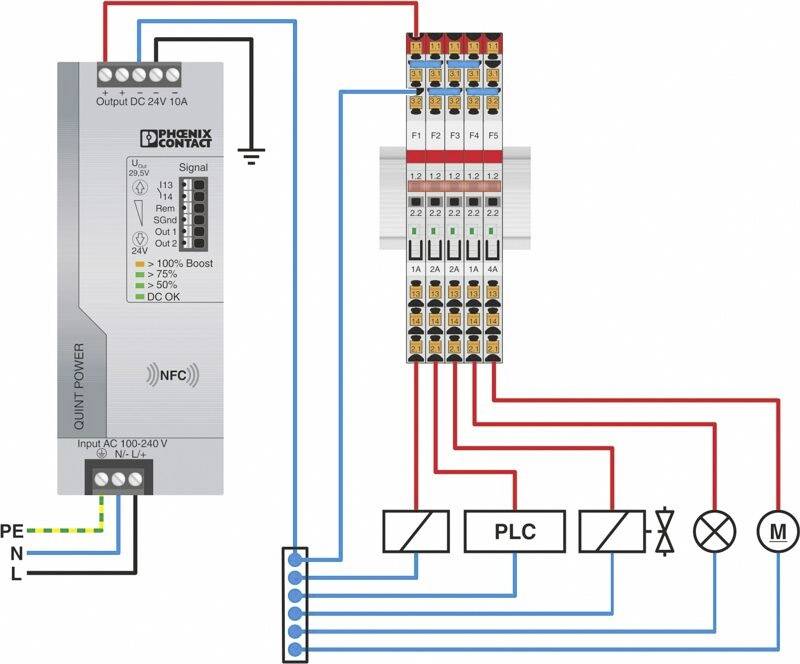

'Schéma de câblage : Unité d'alimentation située sur le côté gauche avec sortie DC 24V, 10A, connectée à plusieurs bornes, fusibles et automate programmable. Les câbles mènent à la connexion pour M.'

Affichage numérique avec les chiffres 10 et 21 dans des cases orange et les chiffres 1.2, 2.2 en noir. Un marquage vert et deux marquages rouges.

Dessin technique d'un composant avec dimensions : largeur 105,8 mm, hauteur 55,6 mm, profondeur 6,2 mm. Le profil présente une forme complexe.

Le diagramme montre l'intensité du courant (I [A]) en fonction de la température (T [°C]). Le courant reste constant à 24 A entre -20°C et 50°C, puis chute à 60°C.

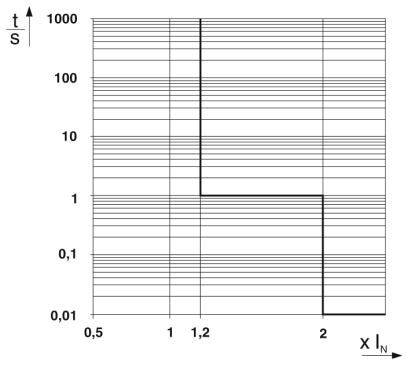

Diagramme logarithmique montrant la courbe courant-temps avec les axes 't/S' et 'X/In'. Des lignes verticales aux points '1,2' et '2' mettent en évidence certaines valeurs.

1/9

Photo non contractuelle

Type de produit

Disjoncteur de protection

Modèle

Disjoncteur électronique

Connexion

Push-In

Type de contact

1 NO (T)

Couleur

gris (signalisation)

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

4 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (51,66 € / unité(s))

51,66 €

dont 0,02 € d’éco-part

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Classe de inflammabilité UL 94 : V-0
Type de montage : rail support : 35 mm
Nombre de pôles: 1.
Indice de protection: III
Forme : module de rail porteur monobloc
Type de fusible : électronique
Tension nominale : 0,5 kV
Tension de fonctionnement : 18 V/DC 27,5 V DC
Tension de mesure : 24 V DC
Courant nominal EN : 24 A DC (courant total en entrée)
Élément Fail-Safe : 4 A DC
Degré d'efficacité : 99 %
Courant de repos I0 : type. 12 ma
Puissance dissipée : type. 0,3 W (au ralenti)
Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
Température : 21 A (courant total à 60 °C)
Type de déclenchement : E (électronique)
Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
Résistance à la tension : max. 35 V DC (circuit de charge)
Chute de tension : 0,06 V (à 2 A)
Durée d'arrêt du circuit de charge : ≤ 10 ms (>en cas de court-circuit 2,0 x IN)
Section de conducteur rigide : 0,2 mm²... 4 mm²
Section de conducteur AWG: 24... 14
Section de conducteur flexible avec Embout de câble avec Manchon en plastique : 0,2 mm²... 2,5 mm²
Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,2 mmm²... 2,5 mm²
TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
Courant de fonctionnement DC : 100 ma DC

Type de produit: Disjoncteur de protection

Modèle: Disjoncteur électronique

Connexion: Push-In

Type de contact: 1 NO (T)

Couleur: gris (signalisation)

Température min.: +60 °C

Température max.: -30 °C

: IP20

Longueur: 55.6 mm

Largeur: 6.2 mm

Hauteur: 105.8 mm

Contenu: 1 pc(s)

Type: PTCB E1 24DC/1-3A NO

Dim.: (L x l x H) 55.6 x 6.2 x 105.8 mm

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Description

Les applications sont faciles à mettre en place car elles peuvent être pontées vers le programme de bornes en série CLIPLINE complet. Construction personnalisée pour une protection adaptée, en fonction de vos besoins.

Ce texte a été traduit par une machine.

Description

Quel type de Disjoncteurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Disjoncteur de protection thermique TRU COMPONENTS 532959 250 V/AC 15 A 1 pc(s)

Conrad Electronic

3,16 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532932 250 V/AC 6 A 1 pc(s)

Conrad Electronic

3,16 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532940 250 V/AC 10 A 1 pc(s)

Conrad Electronic

2,91 €^*

TRU COMPONENTS TC-13401636 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 pc(s)

Conrad Electronic

4,16 €^*

TRU COMPONENTS TC-13401600 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401640 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 15 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401620 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 20 A 1 pc(s)

Conrad Electronic

5,83 €^*

TRU COMPONENTS TC-13401604 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401616 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 15 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401652 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401624 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 pc(s)

Conrad Electronic

4,16 €^*

TRU COMPONENTS TC-13401644 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 20 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401632 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401628 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401648 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401612 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401608 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 pc(s)

Conrad Electronic

3,74 €^*

Schurter 4400.0017 4400.0017 Disjoncteur de protection 1 pc(s)

Conrad Electronic

9,99 €^*

Disjoncteur de protection moteur Schneider Electric GV2ME08 GV2ME08 1 pc(s) Box

Conrad Electronic

76,66 €^*

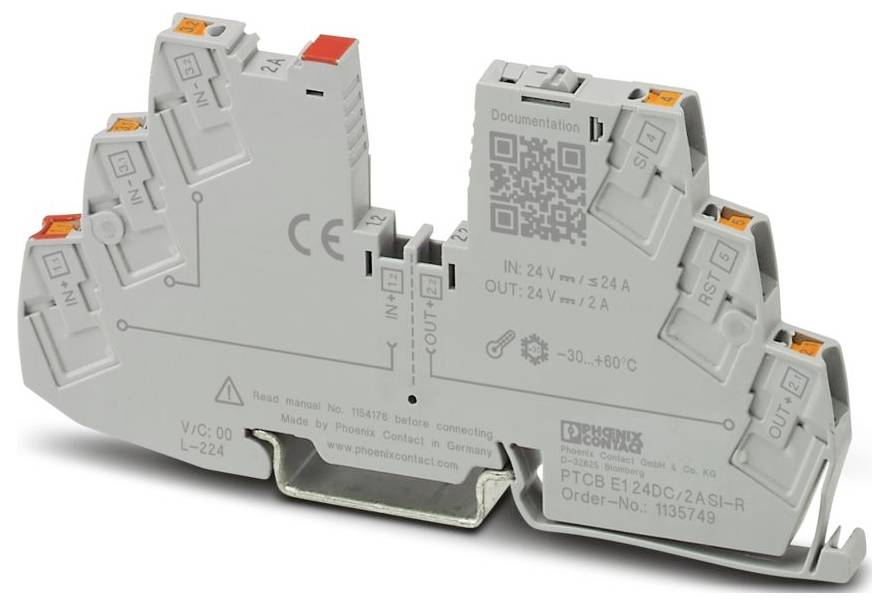

Phoenix Contact 1135749 PTCB E1 24DC/2A SI-R Disjoncteur de protection 1 pc(s)

Conrad Electronic

44,99 €^*

Schneider Electric VW3M3308 Accessoire pour disjoncteur 1 pc(s)

Conrad Electronic

495,83 €^*

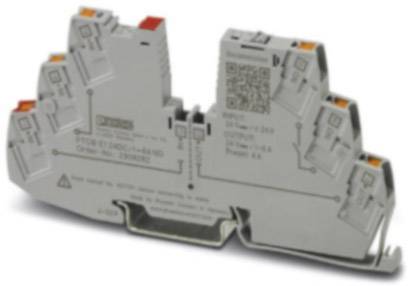

Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

48,33 €^*

-6%

Limiteur de courant Eaton CL-PKZ0 082881 690 V/AC 63 A 1 pc(s)

Conrad Electronic

53,21 €

49,86 €^*

Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

38,33 €^*

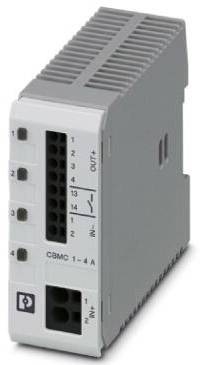

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

120,83 €^*

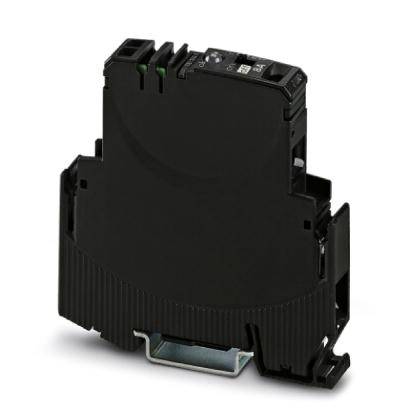

Phoenix Contact 0903029 EC-E1 8A Disjoncteur de protection 1 pc(s)
