Name: Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Brand: Phoenix Contact
SKU: 2141029
Availability: InStock

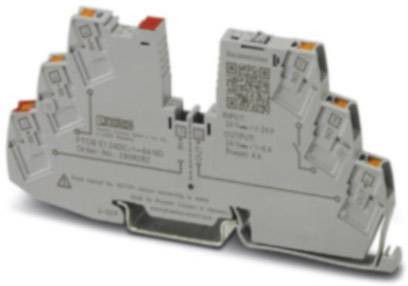

Un relais de rail de chapeau gris avec des connecteurs oranges. Il porte l'inscription 'Phoenix Contact'.

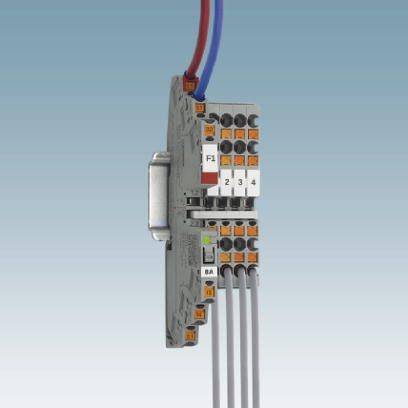

Une borne de raccordement modulaire à six connexions de fils, avec des connexions codées par couleur et des bornes numérotées sur un fond bleu.

Une barrette électrique avec différentes prises de courant, équipée d'interrupteurs et d'étiquettes portant les mentions « F1 », « 1.2 », « 2.2 ».

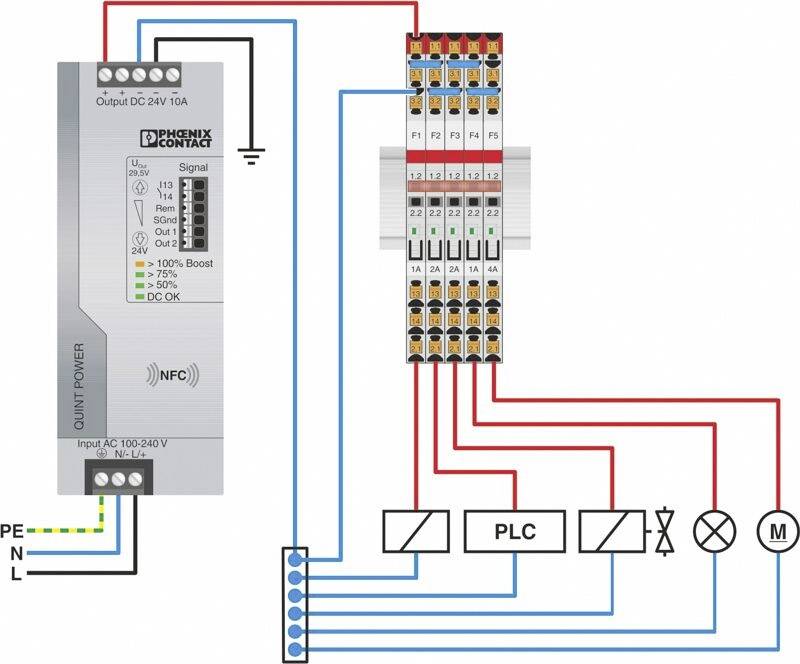

Plan de câblage d'une alimentation Phoenix Contact avec connexion à un automate programmable (API), des fusibles et un moteur. Illustre le câblage pour l'alimentation électrique.

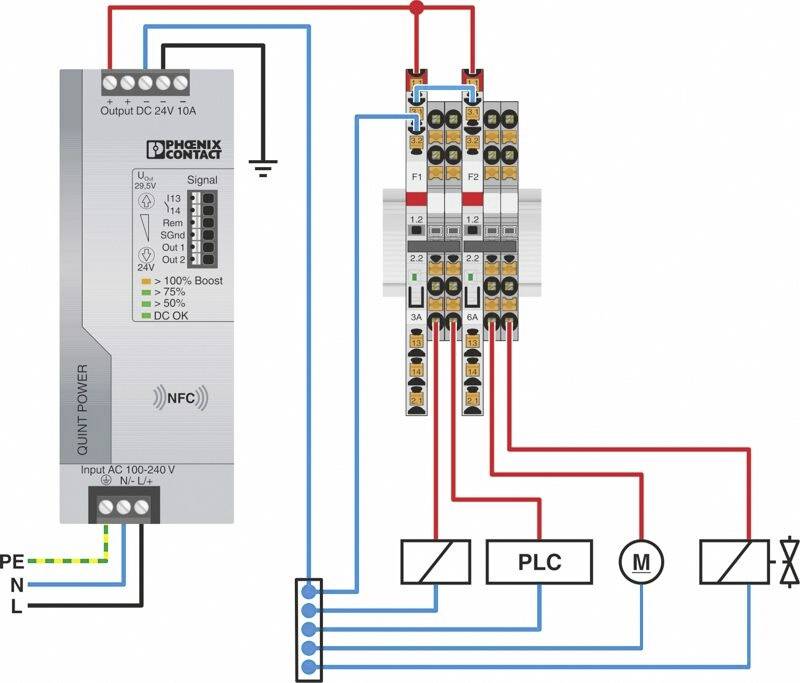

Le schéma montre une alimentation de Phoenix Contact qui alimente une unité de commande (API) et un moteur (M) via des fusibles.

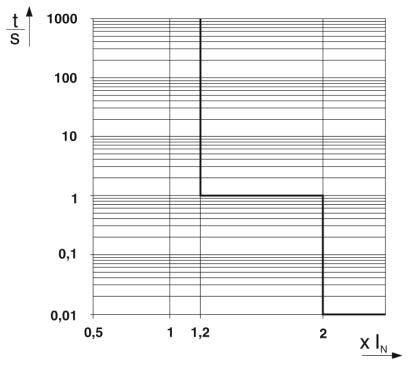

'Diagramme : Système de coordonnées avec l'axe Y 't/S' allant de 0,01 à 1000, axe X 'X/IN' de 0,5 à 2. La ligne montre des sauts à 1 et 2.'

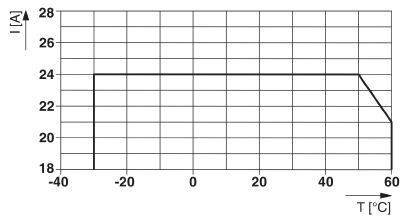

Le diagramme montre l'intensité du courant (I) en ampères en fonction de la température (T) en degrés Celsius. Le courant reste à 24 A de -20°C à 40°C, puis chute ensuite.

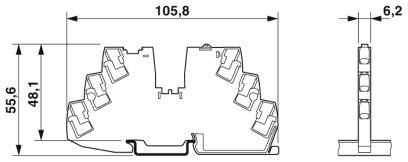

Dessin technique d'un composant avec dimensions : largeur 105,8 mm, hauteur 55,6 mm, profondeur 6,2 mm. Différentes perspectives.

Le diagramme montre le courant (I) en ampères en fonction de la température (T) en degrés Celsius. I reste constant à 8 A de -20°C à 50°C, puis diminue légèrement.

1/9

Photo non contractuelle

Type de produit

Disjoncteur de protection

Modèle

Disjoncteur électronique

Connexion

Push-In

Type de contact

1 NO (T)

Couleur

gris (signalisation)

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 29 octobre

81 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (48,33 € / unité(s))

48,33 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

La sélection optimale pour la quantité saisie est calculée automatiquement, incluant le prix (hors frais d'envoi) et le délai de livraison.

Signaler un incident juridique

Caractéristiques techniques

Classe de inflammabilité UL 94 : V-0
Type de montage : rail support : 35 mm
Nombre de pôles: 1.
Indice de protection: III
Forme : module de rail porteur monobloc
Type de fusible : électronique
Tension nominale : 0,5 kV
Tension de fonctionnement : 18 V/DC 30 V DC
Tension de mesure : 24 V DC
Courant nominal EN : 24 A DC (courant total en entrée)
Élément Fail-Safe : 15 A DC
Degré d'efficacité : 99 %
Courant de repos I0 : type. 12 ma
Puissance dissipée : type. 0,3 W (au ralenti)
Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
Température : 21 A (courant total à 60 °C)
Type de déclenchement : E (électronique)
Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
Résistance à la tension : max. 35 V DC (circuit de charge)
Cas de tension : 0,13 V (à 8 A)
Durée d'arrêt du circuit de charge : ≤ 10 ms (>en cas de court-circuit 2,0 x IN)
Section de conducteur rigide : 0,2 mm²... 4 mm²
Section de conducteur AWG: 24... 14
Section de conducteur flexible avec Embout de câble avec Manchon en plastique : 0,2 mm²... 2,5 mm²
Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,2 mmm²... 2,5 mm²
TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
Courant de fonctionnement DC : 100 ma DC

Type de produit: Disjoncteur de protection

Modèle: Disjoncteur électronique

Connexion: Push-In

Type de contact: 1 NO (T)

Couleur: gris (signalisation)

Température min.: +60 °C

Température max.: -30 °C

: IP20

Longueur: 55.6 mm

Largeur: 6.2 mm

Hauteur: 105.8 mm

Contenu: 1 pc(s)

Type: PTCB E1 24DC/1-8A NO

Dim.: (L x l x H) 55.6 x 6.2 x 105.8 mm

Tension d'entrée: 24 V/DC

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type de produit

Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Code produit :2141029

Livraison avant le jeu. 29 octobre

81 pièce(s)Conrad Electronic

Ce produit

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

48,33 €^*

Phoenix Contact 0712107 TCP 0,1A Disjoncteur de protection 1 pc(s)

Code produit :2208745

Livraison avant le ven. 30 octobre

50 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

14,99 €^*

Phoenix Contact 0903029 EC-E1 8A Disjoncteur de protection 1 pc(s)

Code produit :2208883

Livraison avant le ven. 30 octobre

19 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

63,33 €^*

Phoenix Contact 0903045 EC-E 4A DC24V Disjoncteur de protection 1 pc(s)

Code produit :2208884

Livraison avant le jeu. 5 novembre

Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

54,99 €^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Disjoncteur de protection 1 pc(s)

Code produit :2209085

Livraison avant le ven. 30 octobre

110 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

116,66 €^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Distributeur de potentiel 1 pc(s)

Code produit :2209918

Livraison avant le ven. 30 octobre

4 pièce(s)Conrad Electronic

Distributeur de potentiel

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

295,83 €^*

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Distributeur de potentiel 1 pc(s)

Code produit :2209919

Livraison avant le ven. 30 octobre

2 pièce(s)Conrad Electronic

Distributeur de potentiel

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

420,83 €^*

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Distributeur de potentiel 1 pc(s)

Code produit :2209920

Livraison avant le lun. 14 décembre

Conrad Electronic

Distributeur de potentiel

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

529,17 €^*

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Disjoncteur de protection 1 NO (T) 1 pc(s)

Code produit :2140974

Livraison avant le ven. 30 octobre

1069 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

170,83 €^*

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Disjoncteur de protection 1 NO (T) 1 pc(s)

Code produit :2141027

Livraison avant le jeu. 29 octobre

4 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

357,50 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Description

Les applications sont faciles à mettre en place car elles peuvent être pontées vers le programme de bornes en série CLIPLINE complet. Construction personnalisée pour une protection adaptée, en fonction de vos besoins.
