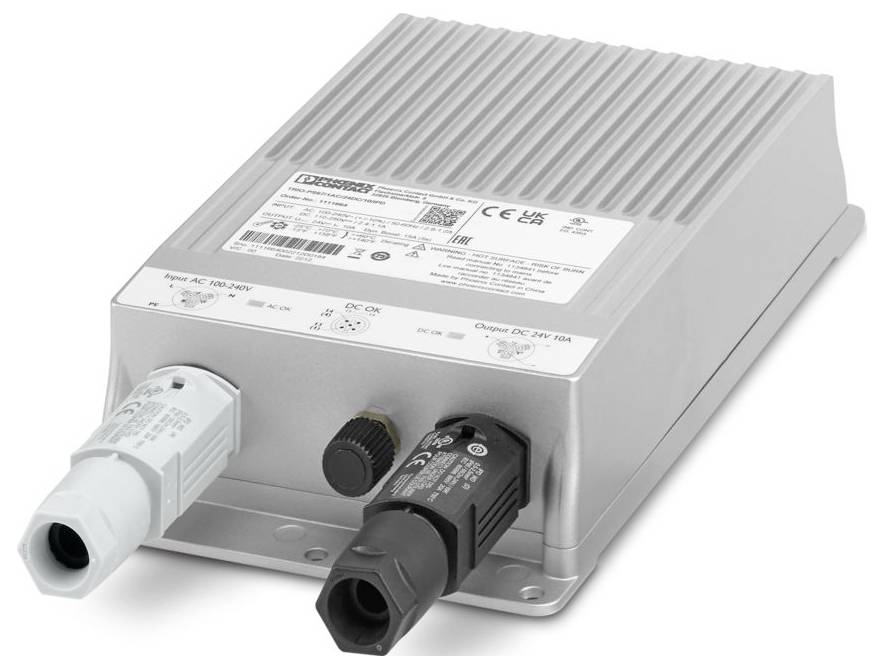

Phoenix Contact 1111664 Alimentation électrique 24 V/DC 10 A 285 VA
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (224,17 € / unité(s))
224,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Alimentation électrique
- Sortie 24 V/DC / 10 A
- Puissance 285 VA
- Raccordement à ressort Push-In, connecteur
Caractéristiques techniques
- Famille de produits : TRIO Power
- Nombre de pôles : 5
- Type de raccordement : connecteur rond M12
- Largeur : 136 mm
- Hauteur : 292 mm
- Profondeur : 53 mm
- Couleur : vert
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP67
- Température ambiante (fonctionnement): -25 °C ... 70 °C (DERATING > 60 °C: 2,5 %/K)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-6-3
- Type de montage : montage mural
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: Catégorie de surtension
- Niveau de pollution : 2 (IEC 61010-1)
- Humidité admissible (fonctionnement): ≤ 100 % (à 25 °C, pas d'engourdissement)
- Vibration (fonctionnement) : < 15 Hz, amplitude ±2,5 mm (selon IEC 60068-2-6) ; 15 Hz ... 150 Hz, 4g, 90 min.
- Section de conducteur flexible min. : 0,5 mm²
- Section de conducteur flexible max. : 2,5 mm²
- Section conducteur rigide min : 0,5 mm²
- Section conducteur rigide max : 2,5 mm²
- Fréquence : 0,15 MHz... 80 MHz
- Étiquette : UL/C-UL Listed UL 61010-2-201
- Diamètre : 5,6 mm
- Classe de protection I
- Fréquence : 50 Hz
- Plage de tension nominale d'entrée: 110 V c.c. ... 250 V C.C.
- Plage de tension d'entrée: 110 V c.c. ... 250 V C.C. ±10 %
- Résistance à la tension max. : ≤ 300 V c.a. 15 s
- Courant d'enclenchement : ≤ 25 A (typique)
- Intégrale du courant de commutation (I2t): < 0,5 A2S
- Limitation des chocs de courant d'enclenchement: Type. 25 A (après 1 ms)
- Temps de pontage de panne de réseau: > 15 ms
- CONSOMMATION DE COURANT : 2,4 A (110 V C.C.) ; 1,1 A (250 V C.C.)
- Puissance nominale : 285 VA
- Temps de mise en marche : < 1 s.
- Fusible d'entrée : 6,3 A (interne (protection de l'appareil))
- Sélection du fusible approprié pour la protection d'entrée: 6 A ... 16 A (US/CAN : Branch Circle Protection 20 A) (caractéristiques B, C, D, K ou similaires)
- Efficacité : type. 91 % (120 V c.a.);type. 92 % (230 V C.A.)
- TENSION DE SORTIE NOMINALE : 24 V C.C. ±1 % (SELV)
- Courant de sortie nominal (IN): 10 A
- Boost dynamique (IDyn.Boost) : 15 A (5 s)
- Résistance aux courts-circuits : Oui
- Légère : Oui
- Résistance au retour : ≤ 35 V c.c.
- Protection contre les surtensions en sortie (OVP) : ≤ 30 V c.c.
- Ondulation résiduelle : ≤ 10 mVss
- Temps de montée : ≤ 12 ms (UOUT (10 % ... 90 %))
- Commutation en série : Oui
- Puissance perdue au ralenti maximale : < 10 W (120 V c.a.) ;< 6 W (230 V c.a.)
- Puissance de perte maximale : < 22 W (120 V c.a.) ;< 17 W (230 V c.a. )
- Commutation parallèle: Oui, à la redondance et à l'augmentation de la puissance
- Couverture (côté secondaire) : électronique
- Entrée : 2 kV (degré de précision de contrôle 4 - symétrique) ; 4 kV (degré de précision de contrôle 4 - asymétrique)
- Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Signal : 1 kV (degré de précision de contrôle 2 - asymétrique)
- Types de signalisation: LED;Contact de signal sans potentiel
- Default : fermé
- Numérique : 30 V c.a. 30 V c.c. 100 mA
- Nombre de phases : 1
- Tension d'isolement entrée/sortie : 3 kV c.a. (essai de type) ; 1,5 kV c.a. (essai unitaire)
- MTBF (IEC 61709, SN 29500): > 1200000 h (25 °C);> 700000 h (40 °C);> 300000 h (60 °C)
- Dimensions de l'article : Dimensions de l'article
- Cote de montage : cote de montage
- Peintures de protection : Non
- Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
- Matériau du boîtier : métal
- Hauteur d'utilisation: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
- Classe climatique: 4K26 (EN 60721-3-4)
- Max. allocution Humidité (fonctionnement): ≤ 100 % (à 25 °C, pas d'engourdissement)
- Choc : 18 ms, 30g, par direction spatiale (selon IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Désignation normalisée: Indices de protection par boîtier (code IP)
- Faible tension de protection : faible tension de protection
- UL : UL
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Directive basse tension : conformité à la directive NSR 2014/35/UE
- Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
- Rayonnement perturbateur : rayonnement perturbateur
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact : 6 kV (degré de précision de contrôle 3)
- Remarque : critère A
- Champ RF électromagnétique: Champ RF électromagnétique
- Épaisseur du champ d'essai : 10 V/m (degré de précision d'essai 3)
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Charge de surtension (Surge) : charge de surtension (Surge)
- Influence guidée : influence guidée
- Tension : 230 V AC
- Perte de tension : chute de tension
- Perte de tension : 0 %
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
- Température ambiante (Startup type tested) : -40 °C
- Mode AC : mode AC
- Forme du réseau: Réseau étoilé (TN, TT, IT (PE))
- Tension du réseau national typique : 120 V c.a. ; 230 V c.a.
- Type de tension d'alimentation : DC
- Plage de fréquence AC: 50 Hz ... 60 Hz ±10 %
- Plage de fréquence (FN): 50 Hz ... 60 Hz ±10 %
- Circuit de protection : protection contre les surtensions transitoires | Varistor
- Facteur de puissance (cos phi): > 93
- Courant de fuite contre PE : < 3,5 mA
- Fonctionnement DC : fonctionnement DC
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Écart de régulation : < 1 % (variation de charge statique 10 % ... 90 %);< 3 % (variation dynamique de charge 10 % ... 90 %, 10 Hz);< 0,1 % (variation de tension d'entrée ±10 %)
- Puissance de sortie : 240 W ; 360 W
- Section de conducteur AWG max: 14
- Distance de montage droite/gauche : 10 mm / 10 mm
- Distance de montage supérieure/inférieure : 0 mm / 102 mm
- Courants harmoniques : courants harmoniques
- Nombre de périodes : 1 période
- Point d'entrée/de serrage flexible avec manchon de câble min. : 0,5 mm²
- Commutateur/point de serrage flexible avec manchon de câble max. : 2,5 mm²
- Version des boîtiers : aluminium (AlMg3)
- Émission de dérangement : émission de dérangement
- Résistance aux interférences : immunité selon EN 61000-6-1 (secteur résidentiel), EN 61000-6-2 (secteur industriel)
- Tension d'arrêt : < 95 V c.c.
- Signal : DC OK : Signal : DC OK
- Tension de commutation maximale : 30 V c.a./c.c.
- Courant de charge continu : 100 mA
- Sortie de signal : Affichage d'état LED : Sortie de signal : Affichage d'état LED
- Signalisation : DC OK
- Statut : LED
- Entrée/sortie : asymétrique
- Tension de brouillage radio selon EN 55011: EN 55011 (EN 55022) Classe B Domaine d'application industriel et résidentiel
- Rayonnement radio selon EN 55011: EN 55011 (EN 55022) Classe B Domaine d'application industriel et résidentiel
- Sécurité électrique : Sécurité électrique
- Séparation sûre : Séparation sûre
- Tension d'enclenchement : ≥ 95 V c.c.
- Signal Relais 13/14 : Signal Relais 13/14
- Codage : A
- Type de verrouillage : M12
- AC OK : ACIN > 0,55 X ACN (ACN = 90 V C.A.)
- DC OK : UOUT > 0,9 X UN (UN = 24 V C.C.)
- Perforation : trou de forage
- Appareils d'alimentation basse tension avec sortie DC: Appareils d'alimentation basse tension avec sortie DC
- Dispositions de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire: Règles de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire
- Valeurs limites pour les courants harmoniques: Valeurs limites pour les courants harmoniques
- Indices de protection par boîtier (code IP) : Indices de protection par boîtier (code IP)
- Code couleur : noir
- Type de produit
Alimentation électrique
- Tension d'entrée (max.)
240 V/AC
250 V/DC
- Courant de sortie (max.)
10 A
- Courant de sortie (max.) - arrondi
10 A
- Tension d'entrée (min.)
100 V/AC
110 V/DC
- Dim.
(L x l x H) 53 x 136 x 292 mm
- Tension de sortie maximale
24 V/DC
- Connexion
Raccordement à ressort Push-In
connecteur
285 VA
IP67
- Classe de protection
I
- Température de fonctionnement (max.)
70 °C
- Température de fonctionnement (max.) (déclassement)
70 °C
- Température de fonctionnement (min.) (Derating)
60 °C
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement
-25 °C - 70 °C
- Largeur
136 mm
- Hauteur
292 mm
- Longueur
53 mm
- Type
TRIO-PS67/1AC/24DC/10/IPD
- Profondeur
53 mm
- Hauteur d'encastrement
292 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564049 Phoenix Contact 1111664 Alimentation électrique 24 V/DC 10 A 285 VA
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564049 Phoenix Contact 1111664 Alimentation électrique 24 V/DC 10 A 285 VA
Description
Alimentation primaire à cadencement TRIO Power, passage mural IPD avec connecteur à ressort push-in, montage mural, entrée : 1 phase, sortie : 24 V c.c. / 10 A
