Name: Phoenix Contact 1115661 CAPAROC PM S-R Module d'alimentation électrique 1 pc(s)
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

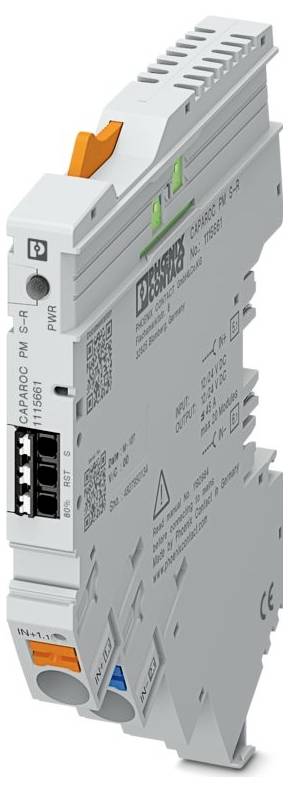

Phoenix Contact 1115661 CAPAROC PM S-R Module d'alimentation électrique 1 pc(s)-0

Photo non contractuelle

Type de produit

Module d'alimentation électrique

Modèle

Module d'enfichage

Connexion

Raccordement à ressort Push-In

Indice de protection

IP20

Longueur

111.3 mm

Fiche technique (PDF)

Livraison avant le mer. 21 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (43,33 € / unité(s))

43,33 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Famille de produits : CAPAROC
Forme : module d'enfichage
Type de raccordement : connecteur Push-In
Section conducteur rigide: 0,5 mm² ... 16 mm²
Section de conducteur AWG: 20 ... 8
Largeur : 12,4 mm
Hauteur : 132,4 mm
Profondeur : 111,3 mm (rail support inclus 7,5 mm)
Couleur : gris clair RAL 7035
Classe inflammabilité conformément à la norme UL94 : V-0
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -30 °C ... 65 °C.
Température ambiante (stockage/transport) : -40 °C ... 70 °C
Altitude: ≤ 4000 m (amsl)
Normes/réglementations: EN 60068-2-27
Remarque : Influences environnementales - chocs
Type de montage : enfichable sur rail électrique CAPAROC CR…
Propriétés d'isolement: Propriétés d'isolation
Degré de pollution : 2
Choc (fonctionnement): 30g (durée de 11 ms, impulsion de choc demi-sinusoïdale, selon IEC 60068-2-27);25g ( durée de 6 ms, impulsion de choc demi-sinusoïdal selon IEC 60068-2-27, choc permanent)
Vibration (fonctionnement): 5g (10 Hz ... 150 Hz / 10 cycles / axe / X, Y, Z)
Tension de fonctionnement : 10 V c.c. ... 30 V C.C.
Longueur de section dénudée : 18 mm
Général : général
Résistance à la tension : 35 V c.c. (circuit de charge)
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,5 mm² ... 16 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,5 mm² ... 16 mm²
Étiquette : ISA S71.04.2013 G3 Harsh Group A
MATÉRIAU: PA 6;PA 6;PA 6;PC
Perte de puissance : type. 0,22 W (au ralenti à 24 V) ;< 1,5 W (en mode nominal à 24 V et 45 A)
TENSION ASSIGNÉE : 12 V C.C. ; 24 V C.C.
Indice de protection: III
Tension de sortie : max. 30 V c.c. (tension d'entrée ±5 % à I > 80 % à min. Un canal)
Plage de tension d'entrée: 7 V c.c. ... 30 V c.c. (réinitialisation avec flanc en chute)
Consommation de courant : type. 0,5 mA (à 24 V c.c.)
Rendement : 99 %
MTBF (IEC 61709, SN 29500) : 18886912,65 h (à 25 °C avec 21 % de charge) ; 5907048,64 h (à 40 °C avec 34,25 % de charge) ; 933563,97 h (à 40 °C avec 100 % de charge)
Test du pollueur: Test du pollueur
Homologation UL : Homologation UL
Courant de sortie : max. 20 mA
Tension nominale : 0,5 kV
Nombre d'emplacements : 2
Circuit de charge : Circuit de charge
Type de déclenchement: E (électronique)
Courant de repos I0 : type. 9 mA (au ralenti à 24 V)
Indication de température : 45 A (courant total à 40 °C) ; 30 A (courant total à 65 °C)
Cas de tension : 0,03 V (à 45 A)
Coupure sous-tension : ≤ 9,2 V c.c. (actif) ;≥ 10,2 V c.c. (inactif)
Réinitialisation : Reset
Longueur de l'impulsion : ≥ 50 ms
Sortie d'état : sortie d'état
Test d'humidité : 96 h, 95 % RH, 40 °C.
Courant assigné EN : 45 A DC (entrée de courant total)
Arrêt de surtension : ≥ 30,5 V c.c. (actif) ;≤ 29,5 V c.c. (inactif)
Circuit principal IN+ : circuit principal IN+
Circuit électrique principal DANS- : circuit électrique principal DANS-
Équipement maximal du système : ≤ 20 (module CAPAROC alignable)
LED Power (PWR) verte : s'allume (en l'absence d'erreur de canal) ; s'allume (tension d'alimentation dans la plage nominale) ; clignote (3 x verrouillage de programmation en cas de désactivation)
LED Power (PWR) rouge : s'allume (tension d'alimentation en dehors de la plage nominale)
LED Power (PWR) jaune : clignote (3 x lors de l'activation du verrouillage de programmation)
Signal LED vert : s'allume (en l'absence d'erreur de canal) ; s'allume (tension d'alimentation dans la plage nominale)
Signal LED jaune : allumé (à I > 80 % en min. Un canal)
Signal LED rouge : s'allume (en cas d'au moins une erreur de canal) ; s'allume (tension d'alimentation hors de la plage nominale)

Type de produit: Module d'alimentation électrique

Modèle: Module d'enfichage

Connexion: Raccordement à ressort Push-In

: IP20

Longueur: 111.3 mm

Largeur: 12.4 mm

Hauteur: 132.4 mm

Convient pour: Rail électrique CAPAROC CR…

Contenu: 1 pc(s)

Type: CAPAROC PM S-R

Dim.: (L x l x H) 111.3 x 12.4 x 132.4 mm

Profondeur: 111.3 mm

Tension de fonctionnement: 30 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Module d'alimentation électrique 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564362 Phoenix Contact 1115661 CAPAROC PM S-R Module d'alimentation électrique 1 pc(s)

Description

Module d'alimentation E (électronique), type de montage : enfichable sur rail électrique CAPAROC CR…, courant dimensionnel : 45 A

Ce texte a été traduit par une machine.

Description

Module d'alimentation E (électronique), type de montage : enfichable sur rail électrique CAPAROC CR…, courant dimensionnel : 45 A
