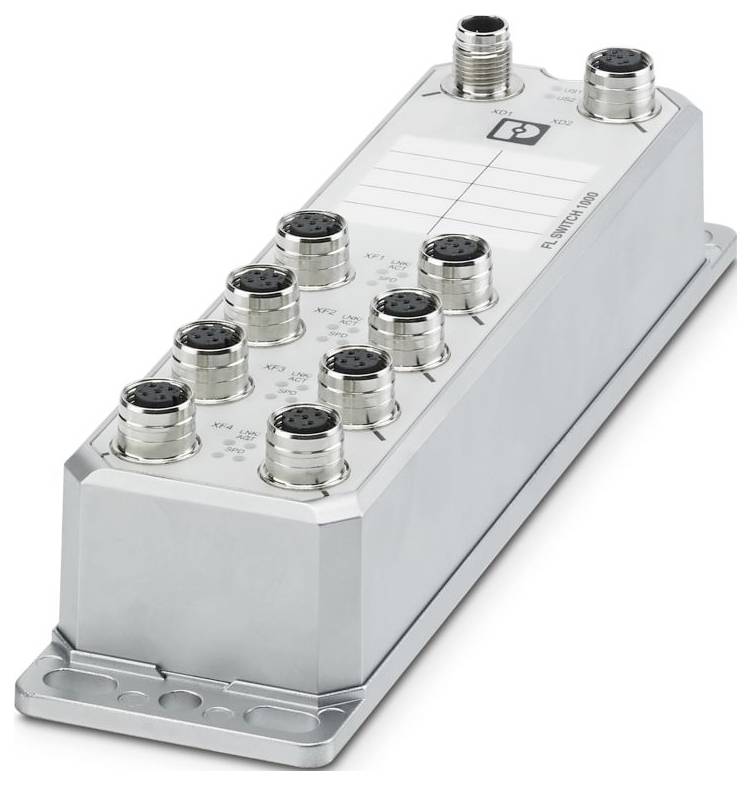

Phoenix Contact 1196227 FL SWITCH 1608 Commutateur Ethernet industriel 10 / 100 MBit/s
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (562,50 € / unité(s))
562,50 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Unmanaged Switch 1600
- Modèle : stand-alone
- Type de raccordement : connecteur M12, codé A.
- Largeur : 60 mm
- Hauteur : 226 mm
- Profondeur : 46 mm
- Matériau du boîtier : zinc moulé sous pression
- Conditions ambiantes: Conditions environnementales
- INDICE DE PROTECTION : IP65 ; IP66 ; IP67
- Température ambiante (fonctionnement): -40 °C ... 75 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN_61000-6-4:2019
- Type de montage : montage mural
- Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
- Choc (fonctionnement): 30g (EN 60068-2-27)
- Vibration (fonctionnement): Selon IEC 60068-2-6: 5g, 150 Hz
- Désignation du raccordement : alimentation
- Vitesse de transmission : 10/100 Mbit/s
- Pression atmosphérique (fonctionnement): 79 kPa ... 108 kPa à 2000 m d'altitude (sans Derating)
- Ethernet : Ethernet
- Longueur de transmission : 100 m (par segment)
- Plage de tension d'alimentation: 9 V c.c. ... 57 V DC
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 10 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Ondulation résiduelle : 3,6 VPP (dans la plage de tension admissible)
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Rayonnement perturbateur : rayonnement perturbateur
- Résistance aux interférences: EN 61000-6-2:2019
- Affichage de l'état : LED : US1, US2 (alimentation), 2 LED par port Ethernet (Link/Activity et Speed)
- Physique de transmission : cuivre
- MTTF : 79,2 ans (standard MIL-HDBK-217F, température 25 °C, cycle de fonctionnement 100 %) ; 845,5 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %) ; 610,2 ans (norme Telcordia, température 25 °C, cycle de travail 21 % (5 jours par semaine, 8 heures par jour))
- Approvisionnement : approvisionnement
- Pression atmosphérique (stockage/transport) : 79 kPa... 108 kPa à 2000 m d'altitude (sans Derating)
- Sans substances nocives : Oui
- Consommation de courant typique : 58 mA
- Consommation de courant maximale : 143 mA (9 V c.c.)
- Remarque sur le type de connexion : autonégotiation et autocrossing
- Nombre de canaux : 8 (ports M12)
- Moyens de transmission : cuivre
- Diagnostic local : tension d'alimentation US1/2 US1, LED US2 verte ; état de liaison LED vert
- Caractéristiques particulières : plage de température étendue
- Fonctionnalité de base : Commutateur Store and Forward, conforme à la norme IEEE 802.3
- Fonctions Switch : Fonctions Switch
- Tableau d'adresses MAC : 4k
- Autres fonctions : 100 BASE-TX/100BASE-FX (IEEE 802.3u) ; Priorisation de qualité de service (QoS) (IEEE 802.1p) ; Ethernet à efficacité énergétique (IEEE 802.3az) ; 10Base-T (IEEE 802.3)
- Fonctions de sécurité : Fonctions de sécurité
- Fonctionnalité : Fonctionnalité
- LED de signal : réception des données, état du lien
- Indicateurs d'état et de diagnostic : LED : US1, US2 (alimentation), 2 LED par port Ethernet (Link/Activity et Speed)
- Tension d'alimentation (c.c.) : 24 V c.c. (redondant)
- Conformité aux directives CEM : EN 61000-6-2 EN 61000-4-2 (ESD) Critère B ; EN 61000-6-2 EN 61000-4-3 (Champs électromagnétiques) Critère A ; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Critère A ; EN 61000-6-2 EN 61000-6-4 (Surge) Critère B ; EN 61000-6-4 EN 61000-4-6 (Immunité guidée par câble) Critère A ; EN 61000-6-2 EN 61000-6-2 (Émission de brouillage) Classe A ; EN 61000-6-2 EN 61000-4-5 (Émission de type A
- Alimentation : approvisionnement en puissance
- Type de produit
Commutateur Ethernet industriel
- Débit de transmission
10 / 100 MBit/s
- Fonctionnalités de base
Commutateur - Non géré
- Ports Ethernet
8
- Nombre de ports 10/100 Mo/s
8 x
- Auto-Uplink sur chaque port
oui
- Largeur
60 mm
- Hauteur
226 mm
- Profondeur
46 mm
- Type
FL SWITCH 1608
IP65
IP66
IP67
- Tension de fonctionnement
24 V/DC
- Température ambiante max.
75 °C
- Température ambiante min.
-40 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3565795 Phoenix Contact 1196227 FL SWITCH 1608 Commutateur Ethernet industriel 10 / 100 MBit/s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565795 Phoenix Contact 1196227 FL SWITCH 1608 Commutateur Ethernet industriel 10 / 100 MBit/s
Description
Commutateur non géré série 1000, 8 ports M12 10/100 Mbit/s, indice de protection : IP65/IP66/IP67, plage de température étendue
