Name: Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Limiteur de surtension 20 kA 1 pc(s)
Brand: Phoenix Contact
SKU: 3568530
Availability: SoldOut

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Limiteur de surtension 20 kA 1 pc(s)-0

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad ElectronicCGV

Total (224,17 € / unité(s))

224,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Famille de produits : VAL-SPP
CLASSE D'ESSAI CEI: II;T2
Forme : module de rail support enfichable en deux parties
Nombre de pôles : 4
Message de protection contre les surtensions défectueux : optique
TENSION NOMINALE ONU : 240/415 V C.A. ±10 % (TN-S) ; 240/415 V C.A. ±10 % (TT)
Type de raccordement : patin à câble de fourche
Filetage à vis : M5
Couple de serrage : 30 lbf-in.
Section de conducteur flexible: 1,5 mm² ... 25 mm²
Section conducteur rigide: 1,5 mm² ... 50 mm²; 2 x 1,5 mm² ... 16 mm² (2 conducteurs de même section transversale)
Section de conducteur AWG: 14 ... 2
Largeur : 71,2 mm
Hauteur : 96,6 mm
Profondeur : 71,5 mm (rail support inclus 7,5 mm)
Unité de division: 4 TE
Couleur : gris (RAL 7042) ; gris clair (RAL 7035)
Classe inflammabilité conformément à la norme UL94 : V-0
Boîtier de matériau : PA 6.6-FR 20 % GF;PBT
Courant conducteur de protection IPE: ≤ 5 µA
Courant de choc nominal en µs (8/20): 20 kA
Courant de décharge total iTotal (8/20) µs: 40 kA
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20C (à l'état monté)
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 5000 m (amsl)
Normes/réglementations: EN 61643-11
Remarque: 2012 + A11:2018
Type de montage : rail support : 35 mm
EN type : T2
SYSTÈME D'ALIMENTATION IEC: TN-S;TT
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 3
Fréquence nominale FN : 50 Hz (60 Hz)
Valeur CTI du matériau: 600
MATIÈRE ISOLANTE: PA 6.6-FR 20 % GF;PBT
Groupe de matériaux: I
SENTIERS DE PROTECTION: L-L;L-N;L-G;N-G
Consommation électrique en veille PC : ≤ 450 MVA
Courant de décharge maximal Imax (8/20) µs: 40 kA
Humidité admissible (fonctionnement): 5 % ... 95 %
Choc (fonctionnement) : 25g (demi-sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (fonctionnement): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Spécifications UL : Spécifications UL
Tension continue maximale MCOV (N-G) : 305 V c.a.
Système de distribution d'énergie : Wye
Fréquence nominale : 50/60 Hz
Tension de limitation mesurée MLV (N-G): 1140 V
Type SPD : 4CA
Longueur de section dénudée : 18 mm
Tension continue maximale UC (L-N) : 335 V c.a.
Tension continue maximale UC (N-PE) : 305 V c.a.
Courant de charge nominale IL : 80 A (25 mm²)
Capacité d'extinction du courant suivant IFI (N-PE): 100 A
Résistance aux courts-circuits ISCCR: 100 kA
Niveau de protection Up (L-N) : ≤ 1,5 kV
Niveau de protection Up (L-PE) : ≤ 1,7 kV
Niveau de protection Up (N-PE) : ≤ 1,5 kV
Tension résiduelle Ures (L-N): ≤ 1,5 kV (à IN);≤ 1,3 kV (à 10 kA);≤ 1,2 kV (à 5 kA);≤ 1,1 kV (à 3 kA)
Tension résiduelle Ures (L-PE): ≤ 1,7 kV (à IN);≤ 1,5 kV (à 10 kA);≤ 1,3 kV (à 5 kA);≤ 1,2 kV (à 3 kA)
Tension résiduelle Ures (N-PE): ≤ 0,5 kV (à IN);≤ 0,4 kV (à 10 kA);≤ 0,3 kV (à 5 kA);≤ 0,1 kV (à 3 kA)
Comportement TOV à UT (L-N): 415 V AC (5 s / mode sans condition);460 V AC (120 min / mode de défaillance sûr)
Comportement TOV à UT (N-PE): 1200 V AC (200 ms / mode sans condition)
Temps de réponse TA (L-N): ≤ 25 ns
Temps de réponse TA (L-PE): ≤ 100 ns
Temps de réponse TA (N-PE): ≤ 100 ns
Présécurité maximale pour le câblage de passage V‑: 80 A (gG)
Présécurité maximale pour le câblage par piqûre: 315 A (gG)
Tension continue maximale MCOV (L-N) : 320 V c.a.
Tension continue maximale MCOV (L-G) : 320 V c.a.
Tension nominale : 240/415 V c.a.
Tension de limitation mesurée MLV (L-N): 1340 V
Tension de limitation mesurée MLV (L-G): 2480 V
Données de connexion UL : données de connexion UL
Tension continue maximale MCOV (L-L) : 640 V c.a.
Tension de limitation mesurée MLV (L-L): 2680 V
Général : général
Données techniques supplémentaires : données techniques supplémentaires
Tension continue maximale UC (L-PE) : 335 V c.a.
Courant de choc nominal en: 20 kA
2 conducteurs de même section transversale flexible m. Douille de fil TWIN avec douille en plastique: 1,5 mm² ... 16 mm²
Section de conducteur flexible avec douille de câble avec douille en plastique: 1,5 mm² ... 35 mm²; 2 x 1,5 mm² ... 10 mm² (2 conducteurs de même section transversale)
Section de conducteur flexible avec douille de câble sans douille en plastique: 1,5 mm² ... 25 mm²; 2 x 1,5 mm² ... 16 mm² (2 conducteurs de même section transversale)
Comportement TOV à UT (L-PE): 1464 V AC (200 ms / mode sans condition)
Température ambiante (montage): -5 °C ... 50 °C

Type de produit: Limiteur de surtension

Courant de fuite: 20 kA

Tension nominale: 240 V/AC
415 V/AC

Modèle: Module de rail support enfichable en deux parties

: IP20C (à l'état encastré)

Référence fabricant: 1466602

Type: 2

Dim.: (l x H x P) 71.2 x 96.6 x 71.5 mm

Largeur: 71.2 mm

Hauteur: 96.6 mm

Profondeur: 71.5 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant de fuite

Tension nominale

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Limiteur de surtension 20 kA 1 pc(s)

Code produit :3568530

Indisponible

Conrad Electronic

Ce produit

20 kA

240 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

224,17 €^*

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM Limiteur de surtension 40 kA 1 pc(s)

Code produit :3562952

Livraison avant le ven. 16 octobre

109 pièce(s)Conrad Electronic

40 kA

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

254,17 €^*

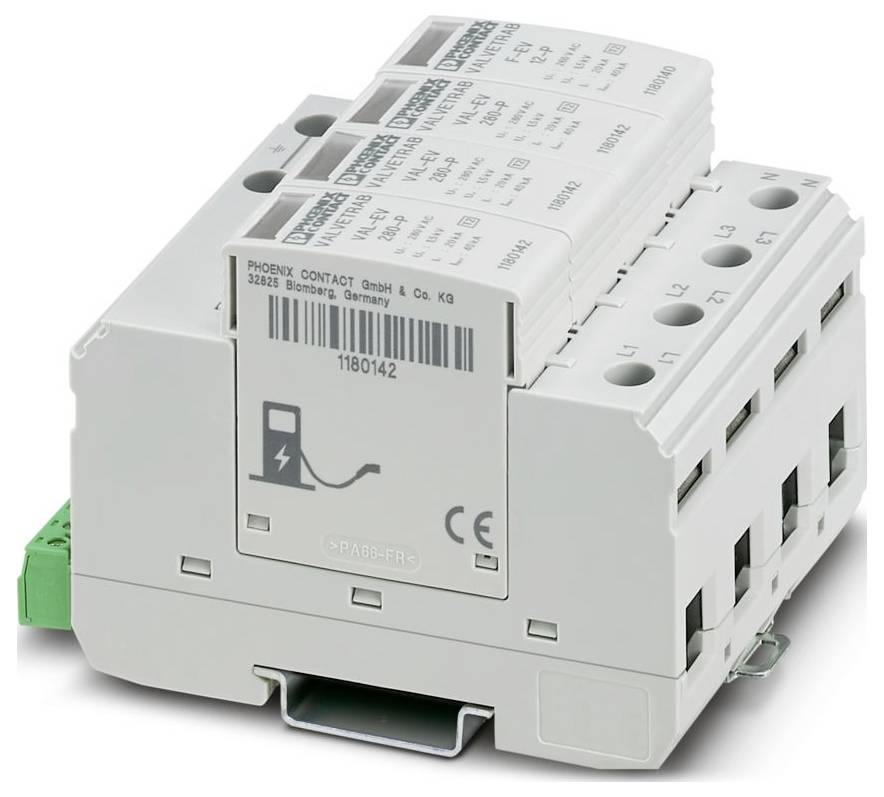

Phoenix Contact 1180145 VAL-EV-T2 280/3+1-R Limiteur de surtension 40 kA 1 pc(s)

Code produit :3565643

Indisponible

Conrad Electronic

40 kA

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

270,83 €^*

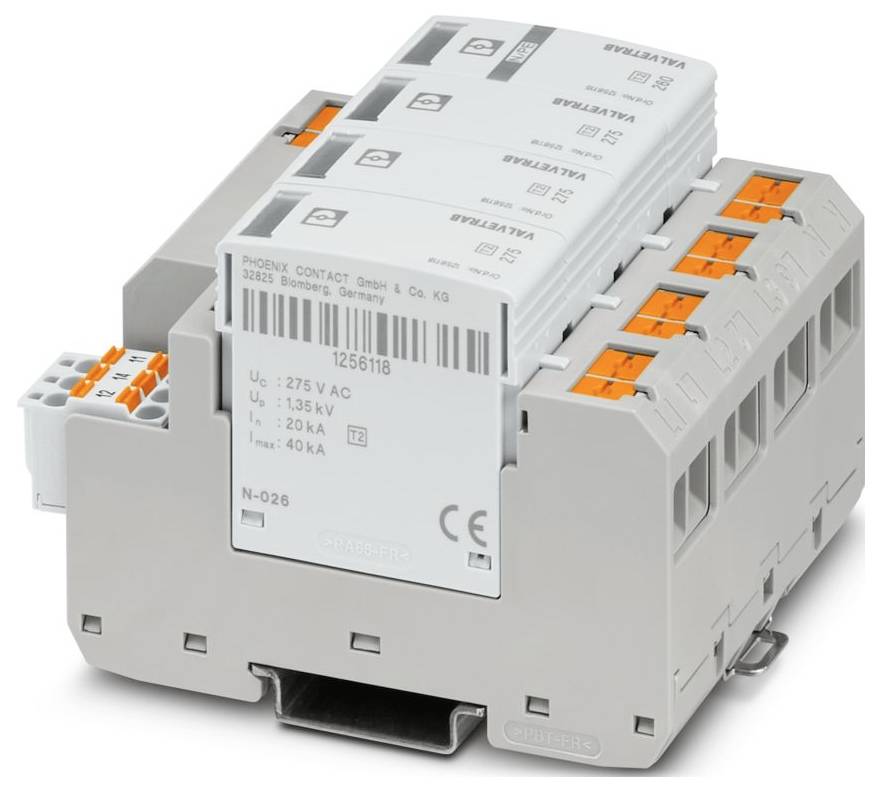

Phoenix Contact 1248960 VAL-MS 230/3+1 FM-PT Limiteur de surtension 40 kA Piece 1 pc(s)

Code produit :3568095

Indisponible

Conrad Electronic

40 kA

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

270,83 €^*

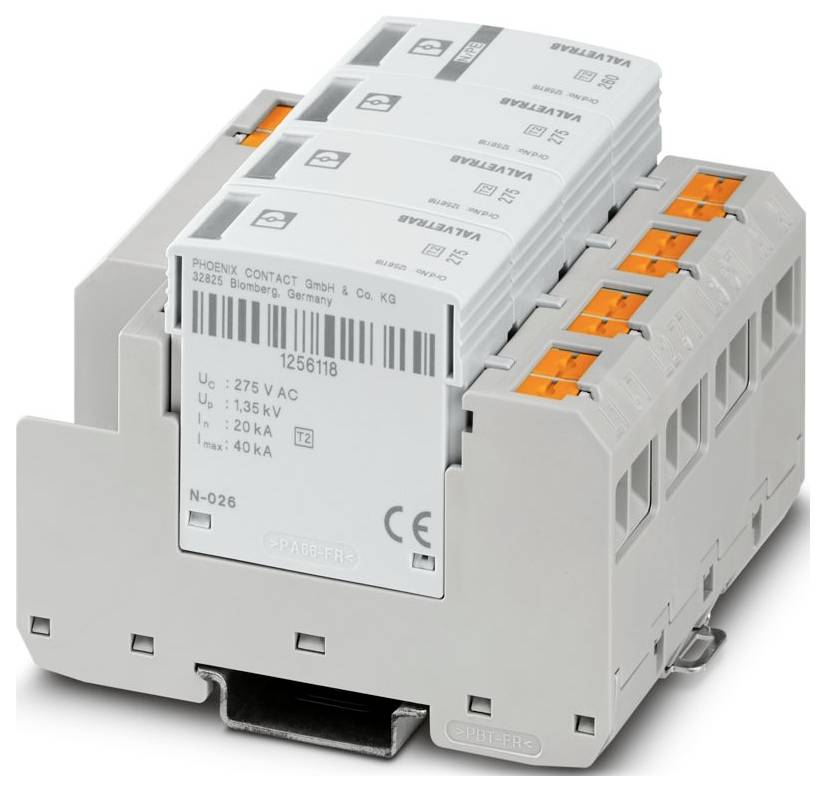

Phoenix Contact 1248961 VAL-MS 230/3+1-PT Limiteur de surtension Piece 1 pc(s)

Code produit :3568084

Indisponible

Conrad Electronic

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

237,50 €^*

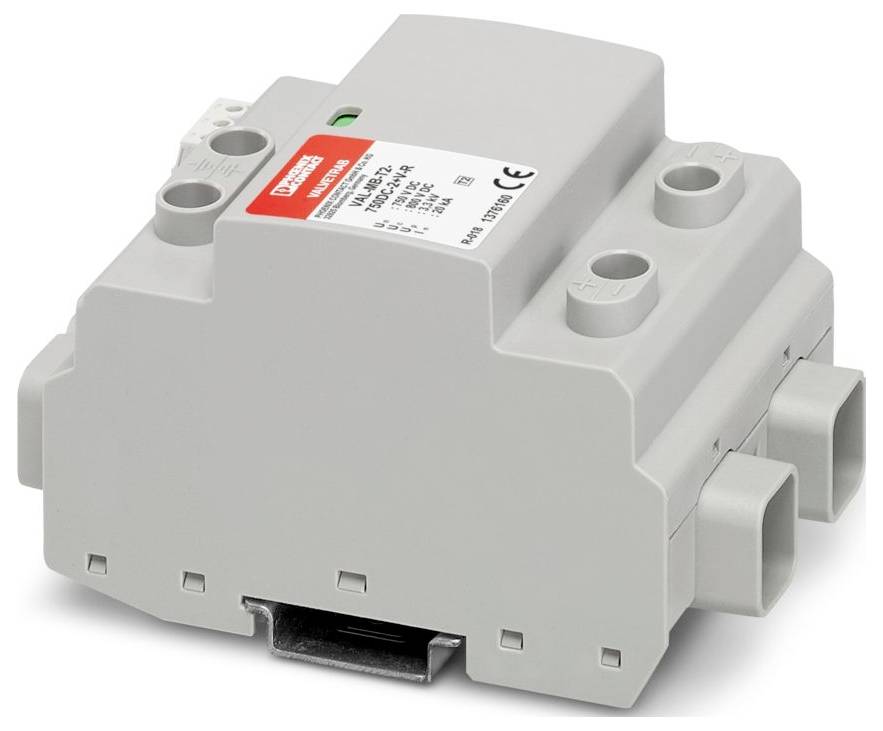

Phoenix Contact 1376160 VAL-MB-T2-750DC-2+V-R Limiteur de surtension Protection anti-surtension pour: installation photovoltaïque 40 kA Piece 1 pc(s)

Code produit :3588066

Indisponible

Conrad Electronic

40 kA

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

262,50 €^*

Phoenix Contact 1376162 VAL-MB-T2-1000DC-2+V-R Limiteur de surtension Protection anti-surtension pour: installation photovoltaïque 40 kA Piece 1 pc(s)

Code produit :3588068

Indisponible

Conrad Electronic

40 kA

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

262,50 €^*

Phoenix Contact 1466209 VAL-SPP-T2-275-1+0-UT Limiteur de surtension 20 kA Piece 1 pc(s)

Code produit :3588266

Indisponible

Conrad Electronic

20 kA

240 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

61,66 €^*

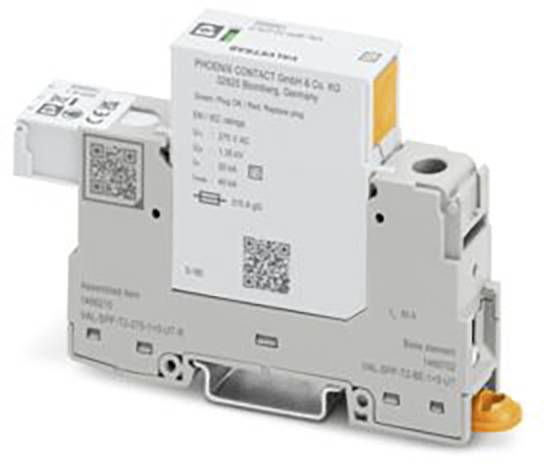

Phoenix Contact 1466210 VAL-SPP-T2-275-1+0-UT-R Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(s)

Code produit :3588256

Indisponible

Conrad Electronic

20 kA

240 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

73,33 €^*

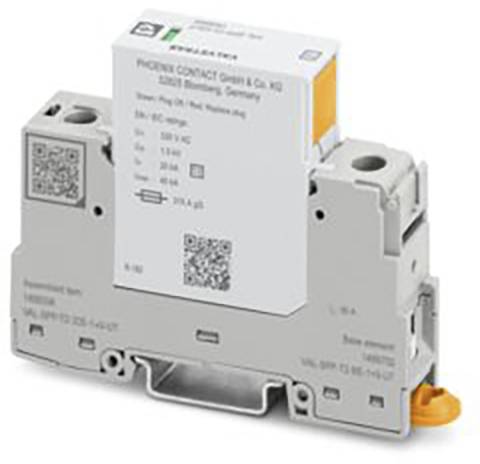

Phoenix Contact 1466558 VAL-SPP-T2-335-1+0-UT Limiteur de surtension 20 kA Piece 1 pc(s)

Code produit :3568472

Indisponible

Conrad Electronic

20 kA

240 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

61,66 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Limiteur de surtension 20 kA 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Limiteur de surtension 20 kA 1 pc(s)

Description

Parafoudre enfichable, comm. Type 2 / Classe II, pour les réseaux d'alimentation 3 phases avec N et PE séparés (système à 5 conducteurs: L1, L2, L3, N, PE).

Ce texte a été traduit par une machine.
