Name: Phoenix Contact 1862039 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 12 vert 80 pc(s)
Brand: Phoenix Contact
SKU: 2209493
Availability: InStock

Barrette électrique verte avec huit connexions et touches orange, destinée à être utilisée dans des appareils électroniques.

Le diagramme montre l'intensité du courant en fonction de la température ambiante pour un câble de 1,5 mm² : maximum 24A à 0°C, diminuant à 10A à 100°C.

Dessin technique d'un motif de perçage avec dimensions : trou circulaire Ø1,1 ; distance horizontale 3,5 ; distance verticale 2,5 ; disposition carrée.

Dessin technique d'un connecteur à cinq pôles. À gauche : vue de face avec dimensions de largeur. À droite : vue latérale avec dimensions de hauteur et de profondeur.

1/4

Photo non contractuelle

Type de produit

Borne pour circuits imprimés

Dimension grille

3.5 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

Push-In

pour circuits imprimés

Fiche technique (PDF)

Livraison avant le ven. 16 octobre

3 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 80 pc(s))

Paquet(s)

Total (212,50 € / unité(s))

212,50 €

Plus que 3 Paquet(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bloc de jonction pour circuit imprimé.

Contenu 80 pc(s)

Caractéristiques techniques

Type de montage : brasage à la vague
Nombre de connexions : 12
Aspect de surface : étamé à immersion en fusion
Surface métallique à souder (couche de finition) : étain (2 - 4 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 8 mm
Longueur de broche : 2,6 mm
Dimensions des broches : 0,75 x 0,3 mm
Tension nominale (III/3) : 2,5 kV
Fréquence : 10 - 150 - 10 Hz
Section nominale : 1,5 mm²

Type: SPTAF 1/12-3,5-IL

Type de produit: Borne pour circuits imprimés

Spécificités: avec raccordement à ressort Push-in

Dimension grille: 3.5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 12

Nombre de pôles: 12

Longueur dénudée (max.): 8 mm

Connexion: Push-In
pour circuits imprimés

Courant nominal: 16 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 16 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: PA

Couleur: vert

Référence fabricant: 1862039

Contenu: 80 pc(s)

Tension nominale: 160 V

Largeur: 43.5 mm

Hauteur: 10.6 mm

Longueur: 11 mm

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Nombre de pôles par rangée

Connexion

Nombre de pôles

Nbr de rangées

Type d'emballage

Dimension grille

Phoenix Contact 1017492 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 3 vert 50 pc(s) Piece

Code produit :2208956

Livraison avant le mar. 24 novembre

Conrad Electronic

24 A

raccord à vis

Piece

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

56,66 €^*

Phoenix Contact 1017493 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 4 vert 50 pc(s) Piece

Code produit :2208957

Livraison avant le mar. 24 novembre

Conrad Electronic

24 A

raccord à vis

Piece

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

73,33 €^*

Phoenix Contact 1017495 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 6 vert 50 pc(s) Piece

Code produit :2208958

Livraison avant le mar. 1 décembre

Conrad Electronic

24 A

raccord à vis

Piece

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

112,49 €^*

Phoenix Contact 1017504 Borne pour circuits imprimés 4 mm² Nombre de pôles 3 vert 50 pc(s) Piece

Code produit :2208959

Livraison avant le ven. 16 octobre

5 Paquet(s)Conrad Electronic

32 A

Push-In

Piece

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

56,66 €^*

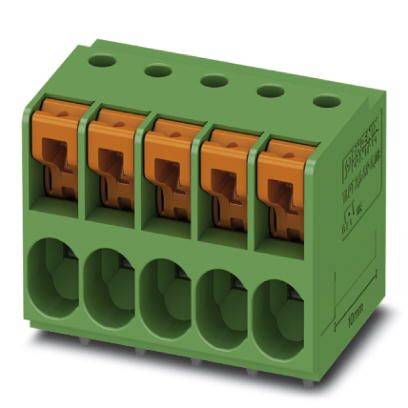

Phoenix Contact 1017506 Borne pour circuits imprimés 4 mm² Nombre de pôles 5 vert 50 pc(s)

Code produit :2208960

Livraison avant le mar. 8 décembre

Conrad Electronic

32 A

Push-In

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

95,83 €^*

Phoenix Contact 1017507 Borne pour circuits imprimés 4 mm² Nombre de pôles 6 vert 50 pc(s) Piece

Code produit :2208961

Livraison avant le ven. 16 octobre

41 Paquet(s)Conrad Electronic

32 A

Push-In

Piece

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

112,49 €^*

Phoenix Contact 1017519 Borne pour circuits imprimés 6 mm² Nombre de pôles 6 vert 50 pc(s) Piece

Code produit :2208962

Livraison avant le mar. 24 novembre

Conrad Electronic

41 A

raccord à vis

Piece

6.35 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

141,66 €^*

Phoenix Contact 1700354 Borne pour circuits imprimés 2.5 mm² Nombre de pôles 5 vert 20 pc(s) Piece

Code produit :2209278

Livraison avant le mar. 1 décembre

Conrad Electronic

24 A

raccord à vis

Piece

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

87,49 €^*

Phoenix Contact 1705966 Borne pour circuits imprimés Nombre de pôles 7 vert 50 pc(s)

Code produit :2209284

Livraison avant le ven. 16 octobre

205 Paquet(s)Conrad Electronic

raccord à vis

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

Phoenix Contact 1706222 Borne pour circuits imprimés 0.34 mm² Nombre de pôles 7 vert 50 pc(s) Piece

Code produit :2209286

Livraison avant le ven. 18 décembre 2026

Conrad Electronic

5 A

autodénudant (IDC)

Piece

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

79,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2209493 Phoenix Contact 1862039 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 12 vert 80 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209493 Phoenix Contact 1862039 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 12 vert 80 pc(s)

Description

Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Utilisation intuitive grâce au bouton-poussoir de commande de couleur contrastante. Petite taille de composant pour les applications critiques. Test rapide et confortable grâce à la possibilité de test intégrée.
