Phoenix Contact 2313423 PSI-REP-DNET CAN Répétiteur Nbr. de sorties: 1 x 30 V/DC 1 pc(s)

Module de relais électrique en vert avec plusieurs bornes de connexion, adapté aux systèmes de commande et d'automatisation industriels.

Photo non contractuelle

'Schéma de câblage avec gestion de bus et ports A et B. Montre les connexions des lignes 24 V et 0 V, CAN High/Low, SHD et mise à la terre.'

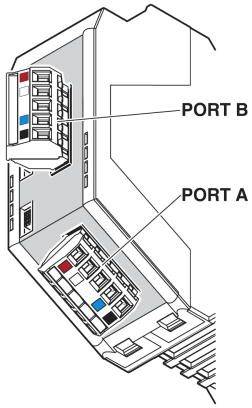

Schéma de raccordement électrique avec les bornes étiquetées 'Port A' et 'Port B'. Le Port A contient des bornes codées par couleur.

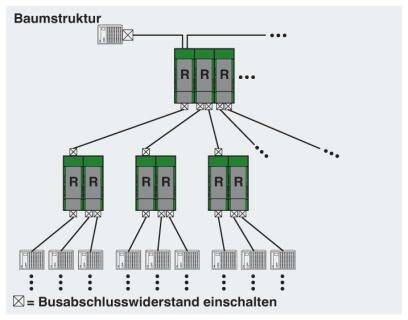

Le diagramme montre une structure arborescente de racks avec l'indication « Activer la résistance de terminaison de bus » à certaines connexions.

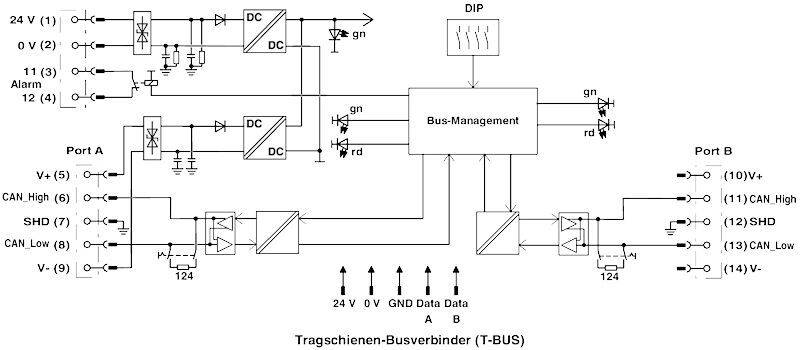

Diagramme des supports de bus T-BUS montrant la connexion des ports A et B avec la gestion de bus, les convertisseurs DC/DC et le bus CAN.

Schéma d'un réseau avec un appareil central 'R', connecté à plusieurs participants. Remarque : 'Activer la résistance de terminaison de bus'.

Diagramme de la structure étoile avec plusieurs appareils interconnectés. Remarque sur l'activation de la résistance de terminaison de bus.

Le diagramme montre une structure linéaire avec deux segments séparés. Chaque section compte au maximum 62 participants. Remarque : 'Activer la résistance de terminaison du bus'.

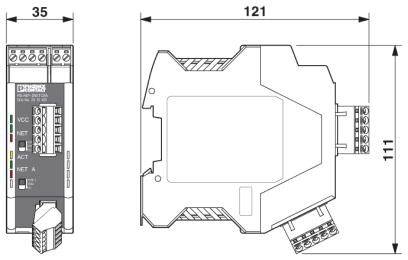

'Dessin technique d'un appareil avec des dimensions de 35x121x111 mm.'

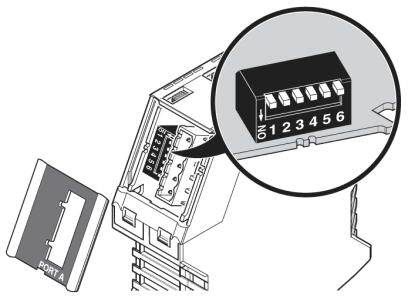

Appareil avec boîtier ouvert ; Vue agrandie d'un bloc de connexion à six pôles avec numérotation de 1 à 6.

1/10

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le ven. 11 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (354,17 € / unité(s))

354,17 €

dont 0,05 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Température ambiante (stockage/transport): -40 °C 85 °C
Profondeur : 121 mm
Humidité admissible (fonctionnement) : 30 %... 95 % (pas de condensation)
Altitude : ≤ 5000 m (pour les restrictions, voir la déclaration du fabricant pour le fonctionnement en altitude)
Indice de protection : IP20
Poids net : 233,47 g
Matériau du boîtier : PA 6.6-FR
Couleur : vert
Section de conducteur flexible max.: 2,5 mm²
Section de conducteur flexible min.: 0,2 mmm²
Section de conducteur AWG max. : 14
Section de conducteur AWG min. : 24
Nombre de ports : 2 (CAN_High / CAN_Low)
Type de connexion : borne à vis enfichable COMBICON
Longueur de transmission : ≤ 5000 m (en fonction du débit de données et du protocole utilisé)
Section de conducteur rigide max.: 2,5 mmm²
Section de conducteur rigide min.: 0,2 mmmm²

Type de produit: Répétiteur

Type: PSI-REP-DNET CAN

Tension de fonctionnement: 30 V/DC

Température de fonctionnement max.: +60 °C

Température de fonctionnement min.: -20 °C

Température de fonctionnement: -20 à +60 °C

Nombre de sorties: 1 x

Dim.: (l x H) 35 mm x 111 mm

Consommation électrique max.: 80 mA

Hauteur: 111 mm

Largeur: 35 mm

Référence fabricant: 2313423

Sorties: Sortie de relais

Interfaces: Interface CAN, selon ISO/IS 11898 pour DeviceNet, CAN, CANopen

Consommation électrique: 55 mA

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Répétiteur Nbr. de sorties: 1 x 30 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Répétiteur Nbr. de sorties: 1 x 30 V/DC 1 pc(s)

Description

Détection automatique des taux de données ou réglage fixe du taux de données via commutateur DIP. Débits de données jusqu'à 1 Mbit/s.

Ce texte a été traduit par une machine.
