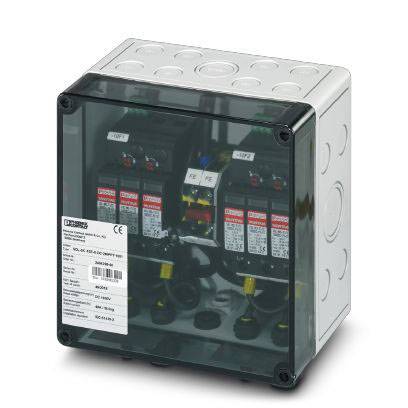

Un coffret électrique avec un couvercle transparent montre plusieurs interrupteurs et câblages. Une étiquette contient des spécifications techniques.

Photo non contractuelle

Un coffret électrique avec un couvercle transparent montre plusieurs interrupteurs et câblages. Une étiquette contient des spécifications techniques.

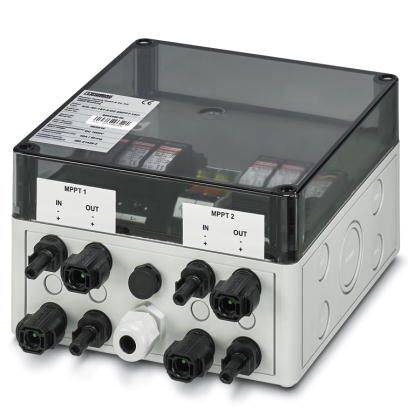

Un boîtier de distribution gris, rectangulaire, doté de plusieurs connexions noires et d'un couvercle transparent révélant des composants électroniques.

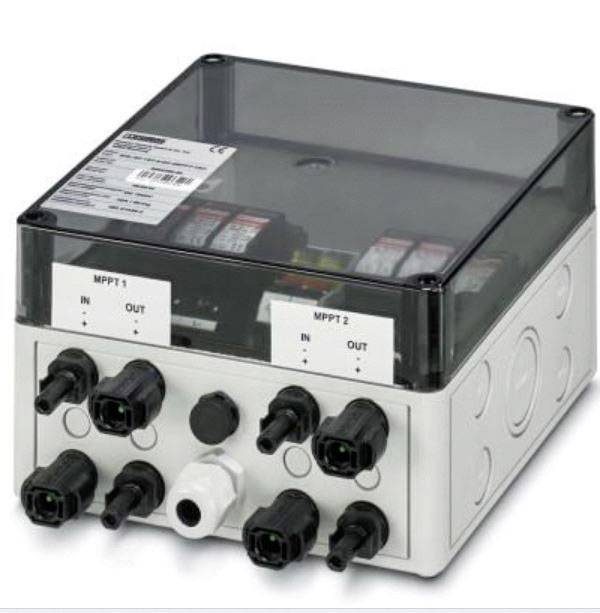

Boîtier de distribution électrique avec couvercle transparent, plusieurs connexions et deux sections marquées 'MPPT1' et 'MPPT2'.

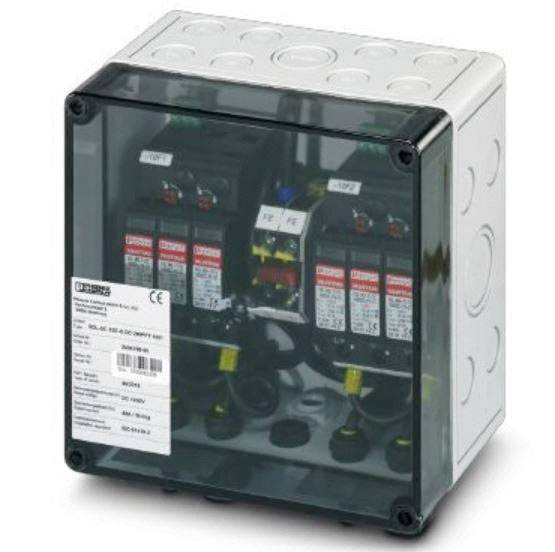

Un boîtier rectangulaire en plastique gris avec un couvercle transparent révèle des composants électriques internes et des étiquettes portant des données techniques.

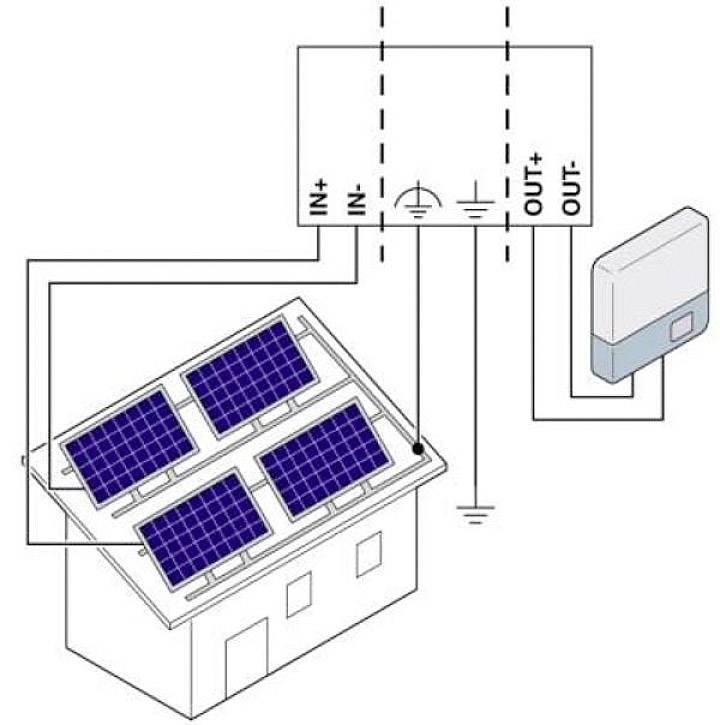

Schéma d'une installation photovoltaïque : Panneaux solaires sur le toit d'une maison reliés à un onduleur, représentés avec des pôles positifs et négatifs.

'Schinzenshake' - Le signal en V illustré pour une voie bloquée dans le trafic Schinzen présente des bandes jaunes/vertes avec des capuchons gris pour les conducteurs de locomotive.

Symbole de 'Conducteur de protection' : Conducteur électrique de protection avec des rayures vert et jaune, deux barres grises et une barre noire au centre.

Dessin technique d'un appareil carré avec les dimensions : 180x120 mm. Présente les vues de face et de côté avec des trous de perçage et des détails.

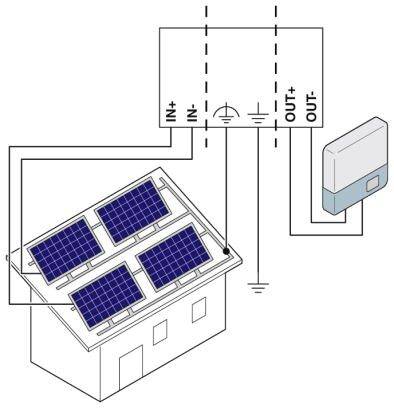

Maison avec installation solaire sur le toit, raccordée à un onduleur. Flux électrique des panneaux photovoltaïques passant par des fusibles jusqu'à l'onduleur représenté.

Schéma de circuit électrique avec trois conducteurs en parallèle et des diodes, à droite un symbole de relais de commutation FM.

Représentation de deux connexions électriques. À gauche : connexion avec pôle positif, désignée comme 'IN+'. À droite : connexion avec pôle négatif, désignée comme 'IN-'.

Le diagramme montre deux vannes. À gauche : une vanne avec des flèches indiquant le sens d'écoulement positif, étiquetée 'OUT+'. À droite : une vanne étiquetée 'OUT-', sans flèches.

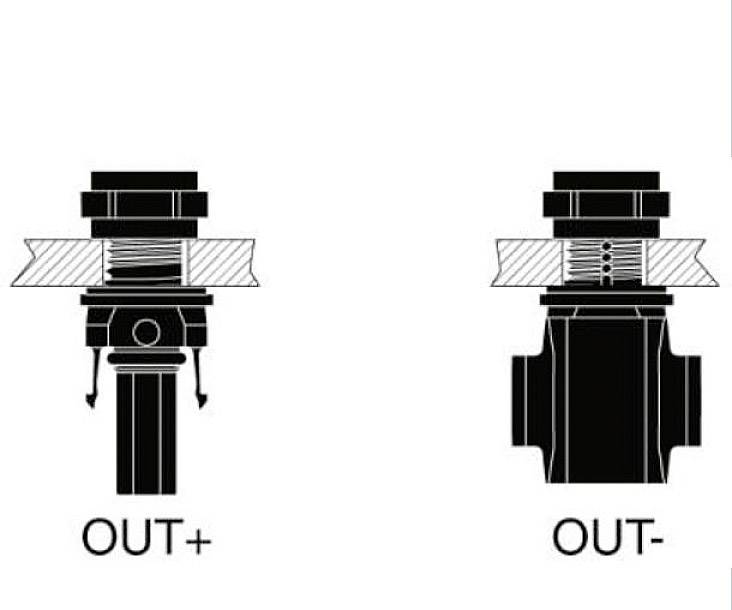

Le diagramme montre deux vannes portant les étiquettes 'OUT+' et 'OUT-'. 'OUT+' présente des flèches dirigées vers le bas, tandis que 'OUT-' n'a pas de flèches.

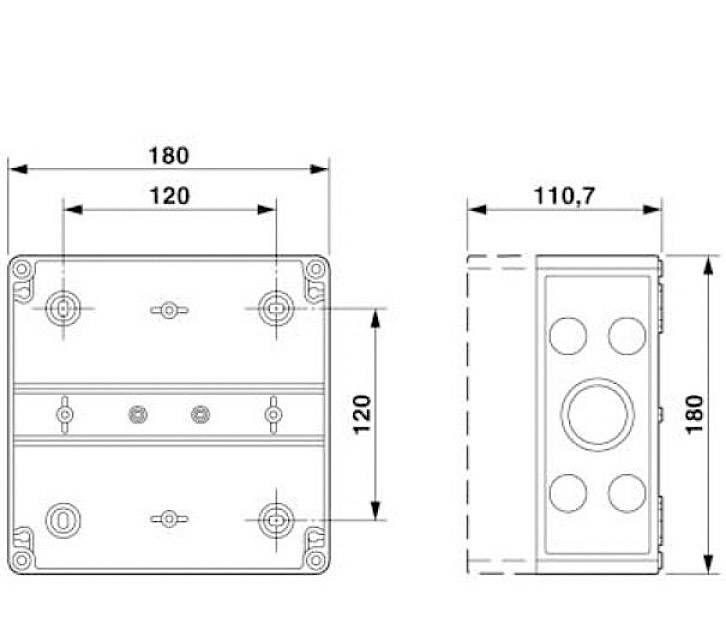

Dessin technique d'un composant rectangulaire avec les dimensions : 180x120 mm, raccordement latéral de 110,7 mm.

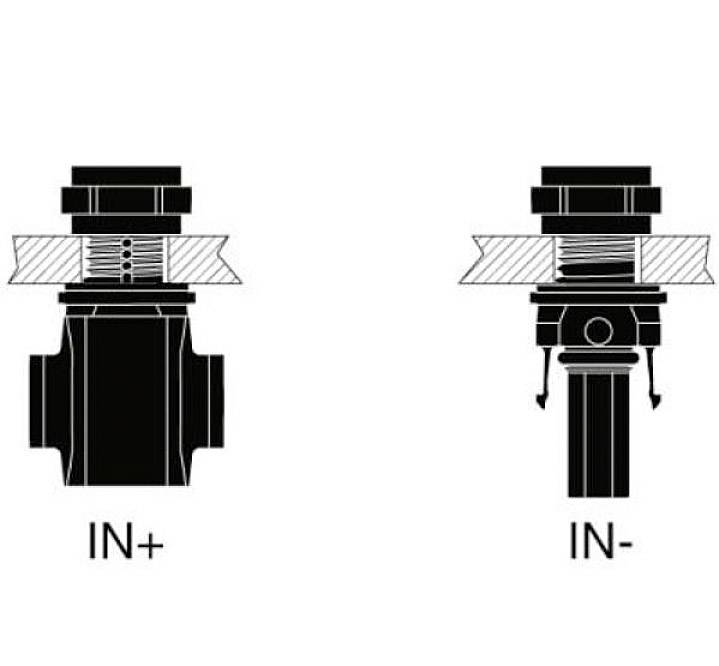

Un diagramme montre deux vannes. À gauche : 'IN+' avec une vanne fermée. À droite : 'IN-' avec une vanne ouverte et des flèches de direction pointant vers le bas.

'Schéma électrique avec trois diodes montées en parallèle, un symbole de mise à la terre et un contact FM avec des numéros de raccordement 11, 12, 14.'

1/16

Photo non contractuelle

Phoenix Contact

Fiche technique (PDF)

14 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Nombre

pièce(s)

Total (304,17 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : IP65
Température ambiante (fonctionnement) : -20 °C ... +55 °C
Matériau du couvercle/de la porte : polycarbonate (transparent)
Nombre d'entrées de chaîne : 1 (par traceur MPP)
Courant par chaîne : 40 A
Nombre de sorties : 1 (par traceur MPP)
Nombre de trackers MPP pris en charge : 2
Type d'entrée de câble : SUNCLIX
Section de câble entrée de chaîne : 2.5 mmm² - 6 mm²
Section de câble sortie : 2.5 mm² - 6 mm²

Type de produit: Boîtier de raccordement de générateur

Dim.: (l x H x P) 180 x 180 x 111 mm

Poids: 2.4160 kg

Contenu: 1 pc(s)

Largeur: 180 mm

Hauteur: 180 mm

Profondeur: 111 mm

Tension système: 1000 V

Fonction de charge sans fil: non

Documents et téléchargements

Fiche technique

Fiche technique 2141018 Phoenix Contact 2404299 SOL-SC-1ST-0-DC-2MPPT-1001 Boîtier de raccordement de générateur

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141018 Phoenix Contact 2404299 SOL-SC-1ST-0-DC-2MPPT-1001 Boîtier de raccordement de générateur

Description

Combinaison d'appareils de commutation conforme aux normes grâce à l'application de la norme DIN en 61439.

Ce texte a été traduit par une machine.

Quel type de Accessoires installations solaires cherchez-vous ?

Boîtier de raccordement de générateur
