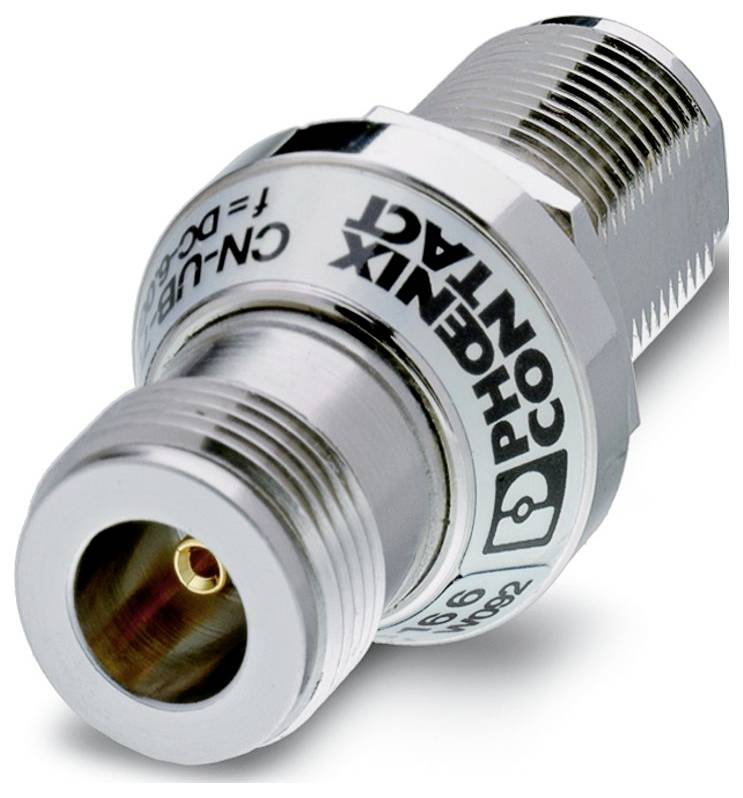

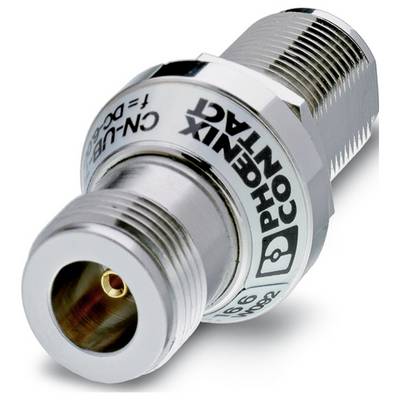

Phoenix Contact 2803153 CN-UB-70DC-6-SB Parasurtenseur Protection anti-surtension pour: N (coaxial) 10 kA Piece 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (124,99 € / unité(s))
124,99 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- CLASSE D'ESSAI CEI: C2;C3;D1
- Format : connecteur intermédiaire
- Message Protection contre les surtensions défectueux : Aucun
- Type de connexion : N-Connector 50 Ω
- Couple de serrage : 1,4 Nm... 1,7 Nm (écrou d'embrayage N)
- Largeur : 24 mm
- Hauteur : 24 mm
- Profondeur : 50 mm
- Couleur : nickel
- Matériau du boîtier : laiton (CuZn)
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Non
- Type d'action : Line-Shield/Earth Ground
- Tension continue maximale UC : 70 V c.c. ; 50 V c.a.
- Courant : 10 A
- Courant de fonctionnement IC en UC : ≤ 1 µA
- Courant de choc nominal en µs (8/20): 5 kA
- Courant de décharge d'impulsion Iimp (10/350) µs: 1 kA
- Limitation de la tension de sortie à 1 KV/µs (terre de veine) statique : ≤ 650 V.
- Niveau de protection Up (terre de veine): ≤ 800 V (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
- Capacité (Ader-Terre) : Type. 1,5 pF
- Résistance au courant de choc (veine-terre): C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1 kA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP68 ; IP68
- Température ambiante (fonctionnement): -40 °C ... 90 °C
- Normes/réglementations : IEC 61643-21
- Référence : 2000
- Type de montage : connecteur intermédiaire spécifique
- Courant d'essai de foudre (10/350) µs, valeur de crête de courant Iimp: 1 kA
- Courant de choc nominal en µs (8/20) (veine-terre): 5 kA
- Courant de décharge d'impulsion Iimp (10/350) µs (veine-terre): 1 kA
- Limitation de tension de sortie à 1 KV/µs (Ader-Terre) pic : ≤ 650 V
- Temps de réponse TA (veine-terre): ≤ 100 ns
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Général : général
- Amortissement d'insertion AE, asym. : 0,1 dB (≤ 6 GHz)
- Matériau surface du boîtier : NI
- Courant de décharge Imax (8/20) µs maximum (veine-terre): 10 kA
- Tension continue maximale UC (Ader-Terre) : 70 V c.c. ; 50 V c.a.
- Temps de réponse TA (écran de veine): ≤ 100 ns
- Normes Spécification Technique de l'information: Normes Spécification Technique de l'information
- CLASSE D'EXIGENCE VDE: C2;C3;D1
- Matériau joint : silicone
- Matériau conducteur intérieur : BeCu
- Matériau de la surface du conducteur intérieur : or
- Matériau corps isolant: PTFE
- Courant de choc nominal en µs (8/20) (écran de fil): 5 kA
- Courant de décharge Imax (8/20) µs maximum (blindage de la veine): 10 kA
- Courant nominal Ian (10/1000)µs (écran de veine): 100 A
- Limitation de la tension de sortie à 1 KV/µs (écran de fil) pic : ≤ 650 V
- Niveau de protection Up (blindage des veines): ≤ 800 V (C2 - 4 kV / 2 kA);≤ 1 kV (C2 - 10 kV / 5 kA)
- Fréquence limite fg (3 dB), asym. (Écran) dans le système 50 Ω: > 6 GHz
- Fréquence : 0 Hz... 6 GHz
- Rapport de l'arbre à queue fixe VSWR dans le système 50 Ω: Type. 1,15 (≤ 6 GHz)
- Puissance HF admissible Pmax pour VSWR=xx (système de 50 ohms): 30 W (VSWR = 1,15)
- Capacité asymétrique (parapluie): Type. 1,5 pF
- Limitation de la tension de sortie à 1 KV/µs (écran de veine) statique : ≤ 650 V.
- Résistance au courant de choc (blindage de la veine): C2 - 10 kV/5 kA;C3 - 100 A;D1 - 1 kA
- Résistance au courant alternatif (blindage de la veine): 5 A - 1 s
- Type de produit
Parasurtenseur
- Protection anti-surtension pour
N (coaxial)
- Courant de fuite
10 kA
- Modèle
Connecteur mâle intermédiaie
IP68
- Référence fabricant
2803153
- Dim.
(L x l x H) 50 x 24 x 24 mm
- Longueur
50 mm
- Largeur
24 mm
- Hauteur
24 mm
- Profondeur
50 mm
- Contenu
1 pc(s)
- Type d'emballage
Piece
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Parasurtenseur Protection anti-surtension pour: N (coaxial) 10 kA Piece 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Parasurtenseur Protection anti-surtension pour: N (coaxial) 10 kA Piece 1 pc(s)
Description
Connecteur intermédiaire avec protection contre les surtensions pour interfaces de signal coaxiales. Connecteur : connecteur n-connecteur
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
