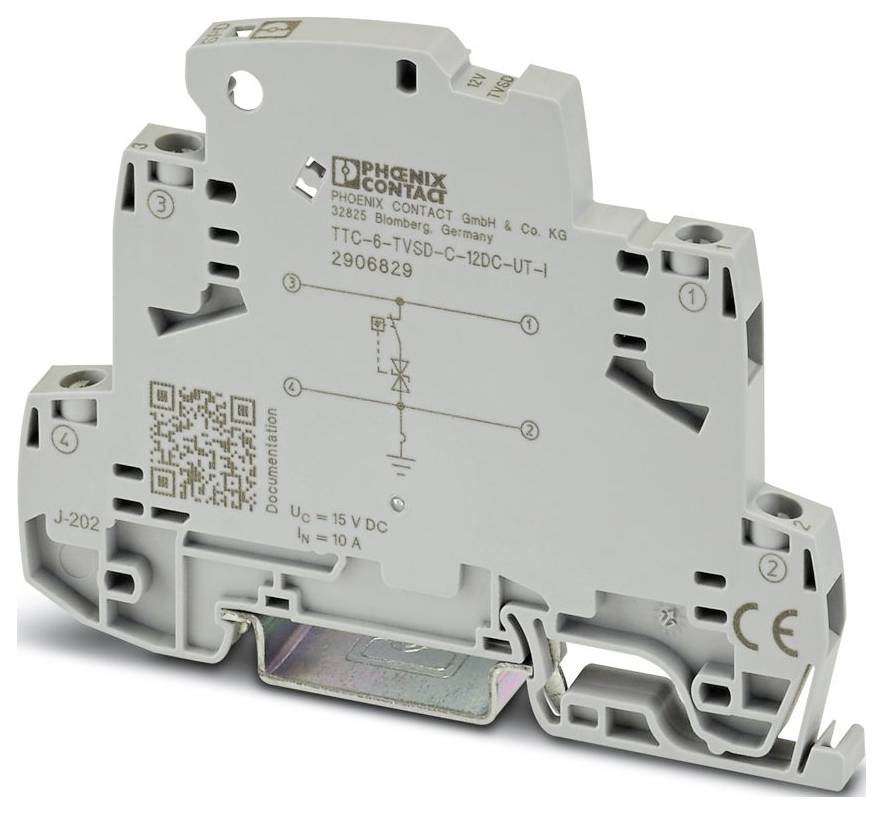

Photo non contractuelle

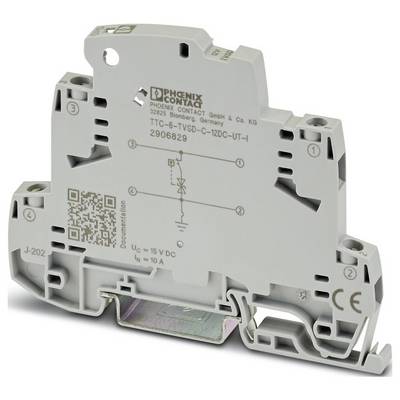

Photo non contractuelle
Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Parasurtenseur 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (14,99 € / unité(s))
14,99 €
HT
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : TERMITRAB complete
- CLASSE D'ESSAI CEI: C1;C3
- Forme : module de rail support monobloc
- Message de protection contre les surtensions défectueux : optique
- TENSION NOMINALE ONU : 12 V C.C.
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 6,2 mm
- Hauteur : 92 mm
- Profondeur : 69,5 mm (rail support inclus 7,5 mm)
- Couleur : gris (RAL 7042)
- Classe inflammabilité conformément à la norme UL94 : V-0
- Matériau boîtier : PBT
- Données mécaniques : données mécaniques
- Panneau latéral ouvert : Oui
- Catégorie : Line-Earth Ground
- Tension continue maximale UC : 15 V c.c. ; 10 V c.a.
- Courant assigné: 10 A (60 °C)
- Courant de fonctionnement IC en UC : ≤ 5 µA
- Niveau de protection Up (terre de veine): ≤ 25 V (C1 - 0,6 kV / 300 A);≤ 22 V (C3 - 25 A);≤ 25 V (C3 - 60 A)
- Capacité (Ader-Terre) : 2 nF
- Résistance par chemin : ≤ 100 mΩ
- Résistance au courant de choc (terre de veine): C1 - 0,6 kV / 300 A;C3 - 60 A
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (avec couvercle)
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 4000 m (amsl)
- Normes/réglementations: EN 61643-21
- Remarque : 2001 + A1:2009 + A2:2013
- Type de montage : rail support : 35 mm
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Matériau isolant : PBT
- Humidité admissible (fonctionnement): 5 % ... 95 %
- Courant de choc nominal en µs (8/20) (veine-terre): 300 A
- Temps de réponse TA (veine-terre): ≤ 1 ns
- Amortissement d'insertion AE, asym. : Type. 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ω: Type. 1,1 MHz
- Type de produit
Parasurtenseur
- Modèle
Module de rail support monobloc
IP20
- Référence fabricant
2906829
- Dim.
(l x H x P) 6.2 x 92 x 69.5 mm
- Largeur
6.2 mm
- Hauteur
92 mm
- Profondeur
69.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Parasurtenseur 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Parasurtenseur 1 pc(s)
Description
Protection fine contre les surtensions avec affichage d'état intégré pour une artère de signal avec un potentiel de référence mis à la terre. Utilisable dans des circuits de sécurité jusqu'à SIL 3.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
