Phoenix Contact 3247051 Bloc de jonction pour courant raccord à vis gris 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Bloc de jonction pour courant
Connexion
raccord à vis
Section câble flexible (max.)
70 mm²
Section de câble rigide (max.)
95 mm²
Courant nominal - arrondi
192 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
10
-
23,33 €
30
4% = 1,02 €
22,31 €
50
6% = 1,42 €
21,91 €
100
7% = 1,70 €
21,63 €
200
9% = 2,00 €
21,33 €
400
10% = 2,34 €
20,99 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Quantité minimale de commande: 10
Pièce(s): 10
Total (23,33 € / unité(s))
233,30 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de connexions : 2
- Potentiel : 1
- Section nominale : 70 mm²
- Tension nominale : 8 kV
- Catégorie de surtension III
- Groupe d'isolants: I
- Courant de charge maximal : 192 A (pour une section de conducteur de 70 mm², le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs raccordés.)
- Paroi latérale ouverte : non
- Spécification de test protection contre les contacts : DIN en 50274 (VDE 0660-514) : 2002-11
- Sécurité au dos des mains : garantie
- Sécurité des doigts : garantie
- Valeur de consigne : 10 N
- Courant temporaire : 8,4 kA
- Filetage : M8
- Couple de serrage max. : 10 Nm
- Type de produit
Bloc de jonction pour courant
- Connexion
raccord à vis
- Section de câble flexible (min.)
25 mm²
- Section câble flexible (max.)
70 mm²
- Section min. de câble rigide
16 mm²
- Section de câble rigide (max.)
95 mm²
- AWG min.
4
- Nbr de rangées
1
- Nombre de pôles
1
- Couleur
gris
- Courant nominal
192 A
- Courant nominal - arrondi
192 A
- Tension nominale
1000 V

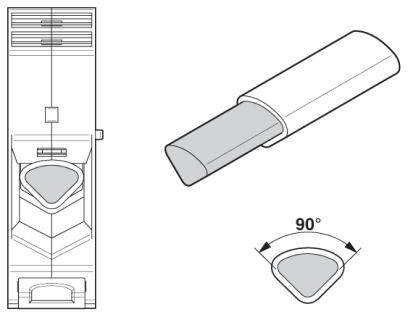

- Longueur dénudée (max.)
24 mm
- Référence fabricant
3247051
- Contenu
1 pc(s)
- Type
UKH 70-F
- Dim.
(L x l x H) 103.4 x 20.3 x 80 mm
- Largeur
20.3 mm
- Hauteur
80 mm
- Longueur
103.4 mm
- Degré de pollution
3
- Classe d'inflammabilité
V0
- Matériau d'isolation
PA
- Isolation
PA
Documents et téléchargements
Fiche technique
Fiche technique 2226012 Phoenix Contact 3247051 Bloc de jonction pour courant raccord à vis gris 1 pc(s)
Fiche technique 2226012 Phoenix Contact 3247051 Bloc de jonction pour courant raccord à vis gris 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2226012 Phoenix Contact 3247051 Bloc de jonction pour courant raccord à vis gris 1 pc(s)
Description
Testé pour les applications ferroviaires. Faible résistance de transition de la surface de contact grâce à la bride. Frein-filet par des éléments ressorts dans le corps de serrage.
