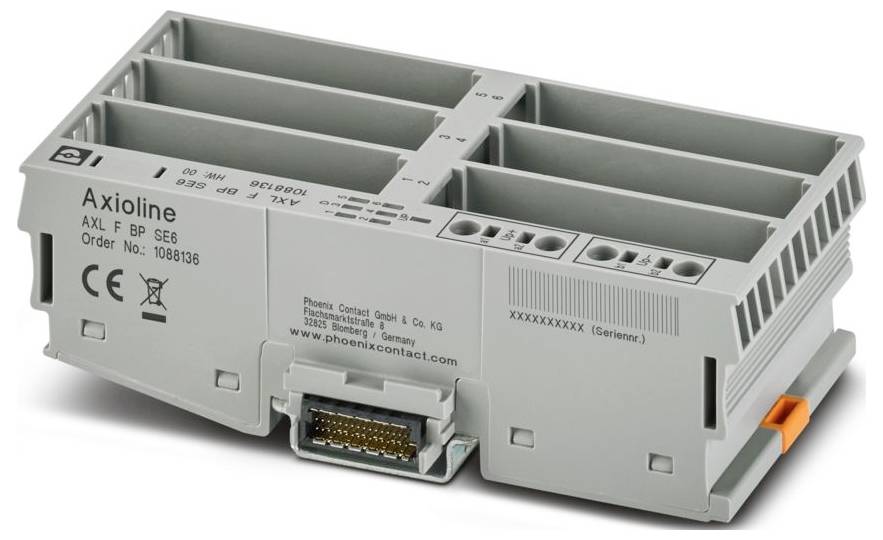

Phoenix Contact AXL F BP SE6 1088136 Support de module 5 V/DC, 3.3 V/DC, 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
91,66 €
3
3% = 2,54 €
89,12 €
5
4% = 3,56 €
88,10 €
10
5% = 4,23 €
87,43 €
25
5% = 4,99 €
86,67 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (91,66 € / unité(s))
91,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Support de module
- Phoenix Contact AXL F BP SE6 1088136
- Contenu: 1 pc(s)
Caractéristiques techniques
- Famille de produits : Axioline F
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,5 mm² ... 2,5 mm²
- Section conducteur rigide: 0,5 mm² ... 2,5 mm²
- Section de conducteur AWG: 20 ... 14
- Largeur : 55 mm
- Hauteur : 122,4 mm
- Profondeur : 36,9 mm
- Largeur du module complet : 55 mm
- Hauteur du module complet : 124,6 mm
- Profondeur module complet : 76,1 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- REMARQUE : La profondeur s'applique lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation Raccordement : Alimentation de l'alimentation périphérique (UP)
- Longueur de section dénudée : 8 mm
- Position de montage : montage mural sur rail support horizontal ou vertical
- Vitesse de transmission : 100 Mbit/s
- Puissance de perte maximale à condition nominale : 0,85 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 6
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : min. 1,5 mA (sans les éléments Smart enfichés, à tension nominale)
- Raccordement conducteur : raccord conducteur
- Circuit de protection : Protection contre les surtensions | Diode de suppression
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline F : Système et installation ».
- Caractéristiques spéciales : 6 emplacements pour Axioline Smart Elements
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Tension d'alimentation : 24 V DC
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Tension de test : alimentation 5 V du bus local (UBus) / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
- Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
- Interface élément Smart : interface élément Smart
- Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
- Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
- Alimentation périphérique (UP) : alimentation périphérique (UP)
- Type de produit
Support de module
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement
19.2 V/DC (min)
- Tension de fonctionnement
5 V/DC
3.3 V/DC
24 V/DC
- Hauteur
122.4 mm
- Longueur
36.9 mm
- Largeur
55 mm
IP20
- Dim.
(L x l x H) 36.9 x 55 x 122.4 mm
- Référence fabricant
1088136
- Type
AXL F BP SE6
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563463 Phoenix Contact AXL F BP SE6 1088136 Support de module 5 V/DC, 3.3 V/DC, 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563463 Phoenix Contact AXL F BP SE6 1088136 Support de module 5 V/DC, 3.3 V/DC, 24 V/DC
Description
Axioline F, backplane, 6 emplacements pour Axioline Smart elements, vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20
