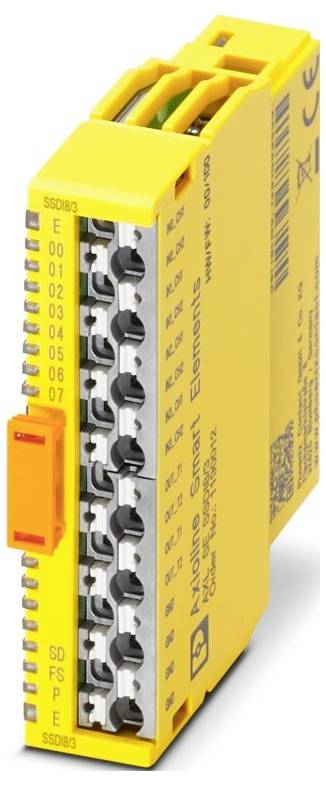

Phoenix Contact AXL SE SSDI8/3 1190012 Module de sécurité 24 V/DC, 5 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
191,66 €
3
2% = 4,68 €
186,98 €
5
3% = 6,53 €
185,13 €
10
4% = 7,78 €
183,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (191,66 € / unité(s))
191,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline Smart elements
- Forme : modulaire
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
- Section conducteur rigide: 0,25 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 14,9 mm
- Hauteur : 62,2 mm
- Profondeur : 62 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage enfichable (emplacement élément Smart)
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: II (IEC 60664-1)
- Niveau de pollution : 2 (EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation : Périphérique
- Longueur de section dénudée : 8 mm
- Lignes d'air et de fuite: CEI 60664-1
- Position de montage: indifférente
- Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
- Puissance de perte maximale à condition nominale : type. 520 mW
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 1
- Pression atmosphérique (fonctionnement): 70 kPa ... 108 kPa
- Mode de fonctionnement : SafetyBridge
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Longueur du câble : max. 200 m (de la sortie de cycle à l'entrée sûre (somme des trajets aller-retour)
- Consommation de courant : min. 8 mA (alimentation en UP avec 19,2 V DC, toutes les entrées sont réglées, sans alimentation des capteurs via les alimentations d'horloge OUT_T1 et OUT_T2)
- Raccordement conducteur : raccord conducteur
- Circuit de protection : Protection contre les surtensions Tension d'alimentation | électronique (35 V, 0,5 s);Protection contre les polarités Tension d'alimentation | via le système dans lequel vous insérez l'élément Smart
- Application: Sécurité fonctionnelle;SafetyBridge Technology
- Pression atmosphérique (stockage/transport) : 66 kPa... 108 kPa
- Remarque sur le type de raccordement : respectez les indications du chapitre Sections de conducteurs ainsi que les sons de dénudage et d'enfichage.
- Désignation entrée : entrées numériques sécurisées
- Puissance absorbée : max. 360 mW;min. 154 mW
- Description de l'entrée: EN 61131-2, type 3
- Nombre d'entrées: 4 (occupation à 2 canaux);8 (occupation à 1 canal)
- Numérique : numérique :
- Plage de tension d'entrée Signal « 0 » : -3 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 30 V C.C.
- Temps de filtrage d'entrée: 1,5 ms;3 ms (par défaut);5 ms;15 ms
- Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
- Sécurisation : protection externe via le système dans lequel vous insérez l'élément Smart
- Module : Module
- Espace d'adresse d'entrée : 6 octets
- Espace d'adresse de sortie : 5 octets
- TENSION D'ENTRÉE NOMINALE UIN : 24 V C.C.
- Courant d'entrée nominal pour UIN: Type. 2,7 mA
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Potentiel : potentiel
- Interface élément Smart : interface élément Smart
- Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
- Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
- Périphérique : Périphérique
- Type de protection Emplacement : min. IP54
- Type de produit
Module de sécurité
- Type
AXL SE SSDI8/3
- Nombre d’entrées max.
8
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
62.2 mm
- Longueur
62 mm
- Largeur
14.9 mm
IP20
- Dim.
(L x l x H) 62 x 14.9 x 62.2 mm
- Technique de connexion
à 3 fils conducteurs
- Connexion
Raccordement Push-in
- Consommation électrique max.
140 mA
- Référence fabricant
1190012
- Modèle
modulaire
- Montage
Montage enfichable (emplacement élément Smart)
- Profondeur
62 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3565986 Phoenix Contact AXL SE SSDI8/3 1190012 Module de sécurité 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565986 Phoenix Contact AXL SE SSDI8/3 1190012 Module de sécurité 24 V/DC, 5 V/DC
Description
Axioline Smart elements, module d'entrée numérique, sécurité fonctionnelle, technologie SafetyBridge, entrées numériques sécurisées: 4 (occupation à 2 canaux), 8 (occupation à 1 canal), 24 V c.c., technologie de connexion: 3 conducteurs, indice de protection: IP20
