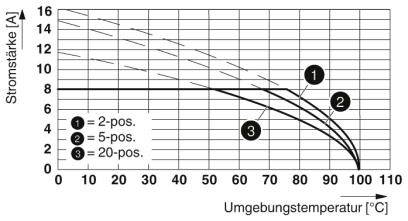

![Le diagramme montre l'intensité du courant [A] en fonction de la température ambiante [°C] pour des connexions à 2, 5 et 20 pôles. Les flèches indiquent le courant maximal.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209380TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Photo non contractuelle

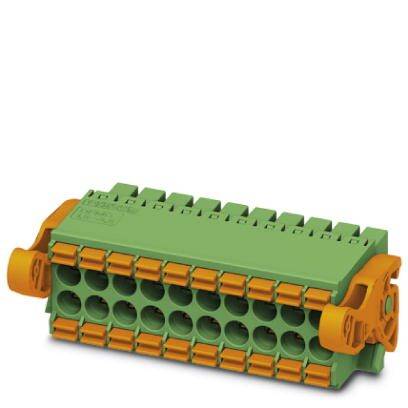

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 13 Pas: 3.5 mm 1790593 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier femelle pour câble
Forme
Femelle
Nbr de rangées
2
Dimension grille
3.5 mm
Nbr total de pôles
13
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
14,16 €
3
6% = 0,78 €
13,38 €
5
8% = 1,10 €
13,06 €
10
9% = 1,30 €
12,86 €
25
11% = 1,54 €
12,62 €
50
13% = 1,80 €
12,36 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (14,16 € / unité(s))
14,16 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur pour circuit imprimé
- Contenu: 1 pc(s)
- Nbr de rangées: 2
- Nbr total de pôles: 13
Caractéristiques techniques
- Nombre de connexions : 26
- Groupe d'isolants: I
- Tension nominale (III/3) : 2,5 kV
- SYSTÈME ENFICHABLE : MINI COMBICON - DFMC 1,5
- Verrouillage : levier d'éjection Lock & Release
- Nombre de potentiels : 26
- Hauteur totale (hauteur sans broche à souder) : 13,25 mm
- Température ambiante (montage) : -5 °C... 100 °C
- Force d'accouplement par pôle : 3 N env
- Force de traction par pôle : 2 N env
- Cycles d'accouplement : 25
- Type de produit
Boîtier femelle pour câble
- Forme
Femelle
- Nbr de rangées
2
- Spécificités
avec raccordement à ressort Push
- Dimension grille
3.5 mm
- Nbr total de pôles
13
- Largeur
52.4 mm
- Courant nominal
8 A
- Courant nominal - arrondi
8 A
- Contenu
1 pc(s)
- AWG max.
16
- AWG min.
24
- Longueur dénudée (max.)
10 mm
- Dim.
(L x l x H) 27.79 x 52.4 x 13.25 mm
- Connexion
Push-In
borne à ressort
- Référence fabricant
1790593
- Couleur
vert
- Matériau d'isolation
PA
- Matériau du contact
Alliage de Cu, étamé
- Surface de contact coté enfichable
étain
- Tension nominale
160 V
- Hauteur
13.25 mm
- Longueur
27.79 mm
- Section max.
1.5 mm²
- Section (min.)
0.2 mm²
- Température max.
+100 °C
- Température min.
-40 °C
- Type
DFMC 1,5/13-ST-3,5-LR
- Nombre de pôles
26
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2209380 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 13 Pas: 3.5 mm 1790593 1 pc(s)
Fiche technique 2209380 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 13 Pas: 3.5 mm 1790593 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209380 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 13 Pas: 3.5 mm 1790593 1 pc(s)
Description
Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Utilisation intuitive grâce au bouton-poussoir de commande de couleur contrastante. Optimisé pour les situations de montage étroites : commande et raccordement de conducteur d'une seule direction. Verrouillage automatique et desserrage intuitif grâce au levier de commande Lock-and-Release de couleur contrastante.
