Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 14 Pas: 5.08 mm 1824243 1 pc(s)

EAN :
Ref. fabricant :
Code produit :
Bloc de connecteurs électriques vert avec bornes multiples, adapté aux applications industrielles et aux installations électriques.
Bloc de connecteurs électriques vert avec bornes multiples, adapté aux applications industrielles et aux installations électriques.

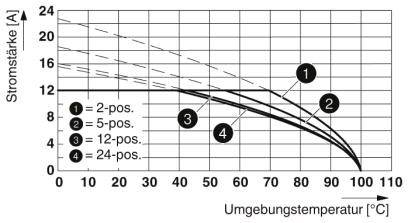

Le diagramme montre la relation entre l'intensité du courant (A) et la température ambiante (°C) pour des connexions à 2, 5, 12 et 24 pôles.
Dessin technique d'un connecteur électrique avec vue latérale et vue de face. Annoté avec les dimensions de largeur et de hauteur.
Dessin technique de deux objets rectangulaires avec dimensions. Distance : a+10,16 mm horizontalement, 11,5 mm verticalement, 2,6 mm d'écart.
1/4
Photo non contractuelle
Type de produit
Boîtier femelle pour câble
Forme
Femelle
Nbr de rangées
1
Dimension grille
5.08 mm
Nbr total de pôles
14
Fiche technique (PDF)
Phoenix Contact
Livraison le ven. 2 octobre

38 pièce(s)
Vente et expédition :
Conrad ElectronicCGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
11,66 €
3
5% = 1,92 €
11,02 €
5
8% = 4,50 €
10,76 €
10
9% = 10,80 €
10,58 €
25
11% = 31,75 €
10,39 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre
Total (11,66 € / unité(s))
14,16 €
-18 %
11,66 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC Prix TTC HT HT Inkl. 0% MwSt. gem §12 Abs. 3 UStG.
hors 0,00 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
Supplément colis lourd ou volumineux sans frais de port supplémentaires
Avec remise client de %
...
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec )

Signaler un incident juridique
  • Points forts et détails
  • Caractéristiques techniques
  • Documents et téléchargements
  • Description

Points forts et détails

Connecteur pour circuit imprimé

  • Contenu: 1 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 14

Caractéristiques techniques

  • Nombre de connexions : 14
  • Section nominale : 2,5 mm²
  • Groupe d'isolants: I
  • Tension nominale (III/3) : 4 kV
  • Système enfichable : Classic COMBICON
  • Verrouillage : sans
  • Nombre de potentiels : 14
  • Température ambiante (montage) : -5 °C... 100 °C
  • Force d'accouplement par pôle : 8 N env
  • Force de traction par pôle : 6 N env
  • Cycles d'accouplement : 25
Type de produit

Boîtier femelle pour câble

Forme

Femelle

Nbr de rangées

1

Spécificités

avec douille de traction

Dimension grille

5.08 mm

Nbr total de pôles

14

Largeur

81 mm

Courant nominal

12 A

Courant nominal - arrondi

12 A

Contenu

1 pc(s)

AWG max.

12

AWG min.

24

Longueur dénudée (max.)

7 mm

Dim.

(L x l x H) 25.5 x 81 x 17 mm

Connexion

raccord à vis

Taille du filetage

M3

Référence fabricant

1824243

Couleur

vert

Matériau d'isolation

PA

Matériau du contact

Alliage de Cu, étamé

Surface de contact coté enfichable

étain

Tension nominale

320 V

Hauteur

17 mm

Longueur

25.5 mm

Section max.

2.5 mm²

Section (min.)

0.2 mm²

Température max.

+100 °C

Température min.

-40 °C

Type

MSTBU 2,5/14-STD-5,08

Nombre de pôles

14

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 2209448 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 14 Pas: 5.08 mm 1824243 1 pc(s)

Fiche technique 2209448 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 14 Pas: 5.08 mm 1824243 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209448 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 14 Pas: 5.08 mm 1824243 1 pc(s)

Description

Principe de raccordement connu permettant une utilisation dans le monde entier. Faible échauffement grâce à la force de contact la plus élevée. Permet le raccordement de deux conducteurs.

Ce texte a été traduit par une machine.

Description

Principe de raccordement connu permettant une utilisation dans le monde entier. Faible échauffement grâce à la force de contact la plus élevée. Permet le raccordement de deux conducteurs.

Ce texte a été traduit par une machine.
